FRC赛事用雪花构型多工位驱动变速组件

　　在青少年机器人竞赛的传动系统搭建场景里，这类雪花构型的驱动变速组件，主要用于FRC赛事机器人的动力分配与转速匹配环节，区别于常规单输出轴的变速结构，它采用六向对称的布局设计，每侧预留的安装位最多可对接6个同规格cims动力输出或同等安装尺寸的功能部件，能在有限的机器人车架安装空间内，实现单动力输入向多工位的动力分流，省去了额外搭建多组传动支架、同步带轮组的冗余结构，有效降低竞赛机器人的整体自重，同时减少传动链过长带来的动力损耗。从设计逻辑上看，该组件采用分块拼接的结构思路，整体呈现六等分的雪花状对称形态，每个分块单元都可单独拆分加工，单块结构仅为整体的六分之一，不管是采用机加工方式制作金属件，还是采用3D打印制作轻量化验证件，

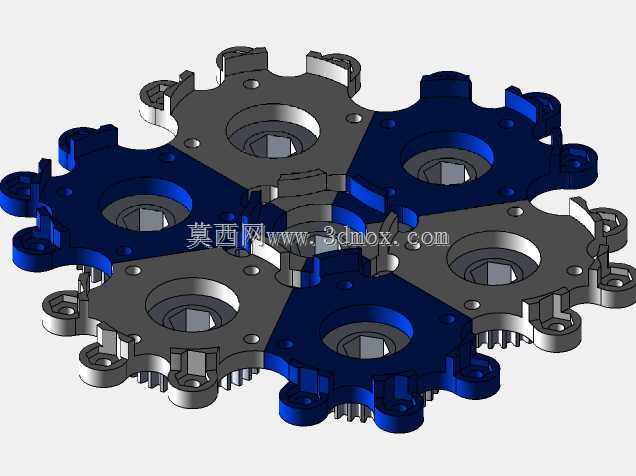

　　都能适配小尺寸加工设备的成型行程，不需要大尺寸工装夹具就能完成单件生产，后期如果某一工位的安装位出现碰撞损坏，只需要替换对应位置的分块即可，不需要整体更换整个变速组件，大幅降低赛事现场的维修成本与备料压力。组件的主体结构分为上下两层叠合的安装板，蓝色与金属原色的分层结构分别对应动力输入层与输出固定层，每层板上都预制了对应轴承位、轴孔与安装螺孔，轴承位的台阶尺寸严格匹配常用微型深沟球轴承的安装公差，不需要额外打磨修配就能完成轴承压装，每个输出轴孔都采用内六角形的配合截面，能直接对接标准六角传动轴，省去了额外加工键槽、加装顶丝的工序，适配竞赛场景下快速装配、快速调整的需求。安装边界方面，整体组件的中心为动力输入轴孔，

　　六个输出位沿中心呈60度均匀分布，相邻输出位的中心距经过严格计算，保证对接的功能部件运转时不会出现运动干涉，组件边缘的安装凸耳预留了通孔，可直接通过螺栓固定在机器人车架的标准铝型材安装面上，凸耳的位置避开了所有输出轴的运动范围，安装时不需要额外调整周边部件的位置就能完成固定。在实际赛事应用中，这类变速组件可同时对接驱动轮、抬升机构、收集机构等多个功能模块，通过内部的齿轮组配比实现不同工位的转速匹配，比如给驱动轮输出高扭矩低转速的动力，给收集机构输出高转速低扭矩的动力，不需要为每个功能模块单独配置驱动电机，在赛事规则限定的电机数量上限内，实现更多的功能拓展。设计时还预留了后续修改的冗余空间，

　　当前版本的结构虽然已经能满足基础的多工位动力分配需求，但针对不同赛事场景的模块化拓展需求，后续可在现有分块结构的基础上，调整齿轮组的传动比、更换不同长度的输出轴、拓展额外的传感器安装位，不需要推翻整体的对称布局就能完成迭代优化，适配不同赛季的规则调整与功能需求。组件的每个分块结合面都采用定位销孔对齐，装配时能快速完成拼接定位，不会出现错位导致的齿轮啮合间隙过大问题，齿轮安装腔的周边预留了润滑脂填充空间，长时间高负载运转时能保证齿轮的润滑效果，减少赛事过程中机械故障的概率。
