模块化传动系CIM驱动器核心构件

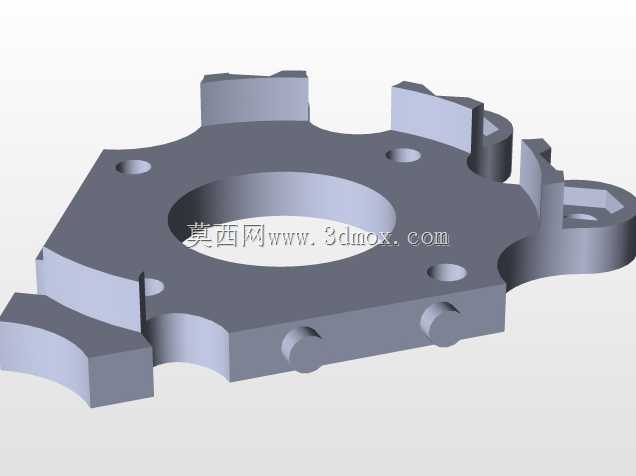

　　在小型模块化动力传输场景中，这类CIM驱动器的核心承载构件往往是整套传动系统的精度基准，尤其在竞赛类机器人、小型自动化执行单元的动力排布里，这类构件的设计合理性直接决定动力输出的平顺性与长期运行可靠性。从实际装配逻辑来看，该构件作为传动齿轮箱的主体安装基座，需要同时兼顾电机输出端的对接定位、多级传动齿轮的轴系支撑、以及外部负载端的连接固定三个核心功能，设计阶段首先要解决的是多安装面的形位公差控制问题——中心的大尺寸通孔是动力输入轴的穿越通道，孔周的四个均布小孔是与前端电机端盖的定位销孔，加工时需要保证孔位与中心通孔的同轴度误差控制在0.02mm以内，否则电机轴与输入齿轮的啮合会出现偏载，长期运行会加剧齿轮齿面的磨损。

　　构件周向分布的异形凸台并非冗余结构，每个凸台的端面都对应不同传动层级的齿轮轴安装位，凸台上的小凸柱是轴系的轴向定位卡点，装配时不需要额外加装轴端挡圈，就能通过构件本身的结构实现齿轮轴的轴向限位，这种一体化的结构设计能减少装配零件数量，降低小型传动单元的整体重量，同时避免额外紧固件在高频振动工况下出现松脱的风险。从安装边界来看，该构件的外轮廓尺寸适配标准550规格CIM电机的安装法兰，整体厚度控制在12mm区间，周向最大外圆直径不超过70mm，能够嵌入直径80mm的标准安装套筒内，不会与周边的走线槽、结构支撑件产生空间干涉。设计时特意将齿轮啮合腔的侧壁做了不等厚处理，在齿轮啮合受力较大的承载区域加厚了3mm的壁厚，

　　而在非受力的走线避让区域做了局部减薄，甚至预留了小型的穿线缺口，既保证了构件的结构刚性，又尽可能压缩了整体重量，适配移动类动力单元对自重的严苛要求。在实际应用场景中，这类传动构件多用于小型轮式移动平台的驱动单元、机械臂关节的动力传输模块，以及小型自动化设备的进给传动组，其周向的异形卡槽能够快速卡入配套的安装支架，不需要额外设计复杂的转接法兰，装配时只需要将电机端的定位销对准构件上的定位孔推入，再用三颗M3螺丝从构件背面锁紧，就能完成电机与齿轮箱主体的对接，整个装配过程不需要复杂的工装定位，适合批量快速组装的生产场景。从传动功能实现来看，该构件内部预留的齿轮安装位能够容纳三级平行轴传动齿轮，可实现1:6的固定减速比，

　　将CIM电机的高转速低扭矩输出转换为低转速高扭矩的动力输出，匹配轮式驱动、关节摆动等不同负载的动力需求。构件的材质选型一般采用6061铝合金经CNC一体加工成型，表面做硬质阳极氧化处理，既保证了轴系安装孔的耐磨性能，又能在轻量化的前提下满足传动受力的强度要求，在持续10N·m的输出扭矩工况下，构件的形变量不会超过0.01mm，能够保证齿轮啮合侧隙始终维持在合理区间，避免因构件变形导致的传动卡滞、异响等问题。设计过程中还特意在构件的边角位置做了R1.5的圆角过渡，避免应力集中导致的构件开裂，尤其是在高频启停、正反转切换的冲击工况下，圆角过渡结构能将边角处的应力峰值降低40%以上，大幅提升构件的疲劳寿命。
