凸轮驱动式减震器悬架性能测试装置

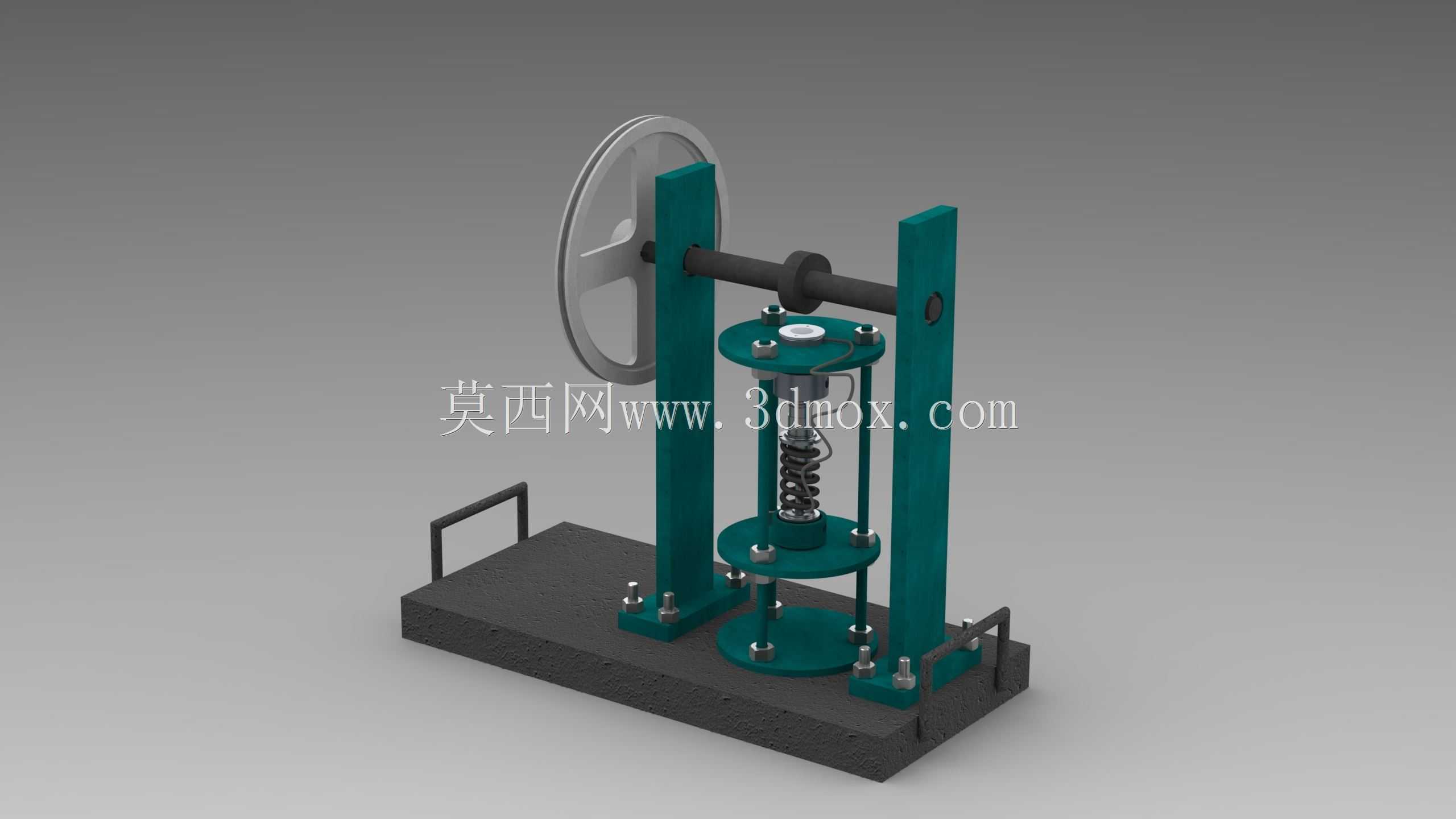

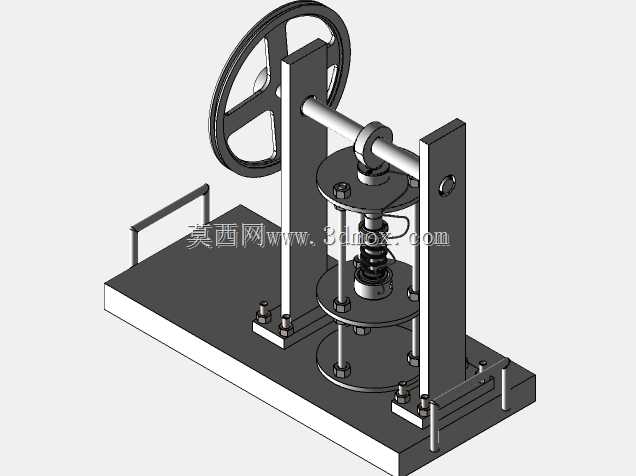

　　这套测试装置主要面向汽车悬架减震器的台架性能验证场景，在底盘零部件研发、减震器出厂抽检、悬架匹配调校环节都能发挥作用，不需要装车路试就能在实验室内复现不同工况下的减震器工作状态，大幅缩短零部件验证周期，降低实车测试的成本与安全风险。整套装置采用立式框架布局，底部为带搬运把手的厚重铸铁安装基座，基座整体做了加厚处理，自身重量足够抵消凸轮高速运转时产生的往复激振力，避免测试过程中设备出现位移或共振，基座表面加工有阵列排布的T型安装槽，方便根据不同规格减震器的安装尺寸调整固定位置，适配不同行程、不同安装距的减震器试样。两侧的立式支撑立柱采用矩形型钢加工而成，通过内六角螺栓与底部基座刚性连接，立柱顶部架设横向传动轴，

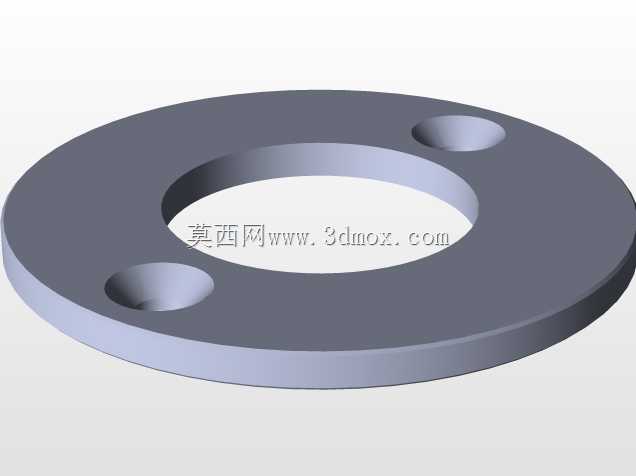

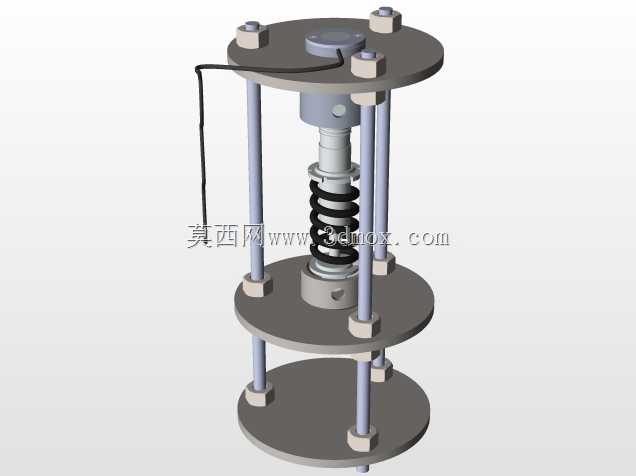

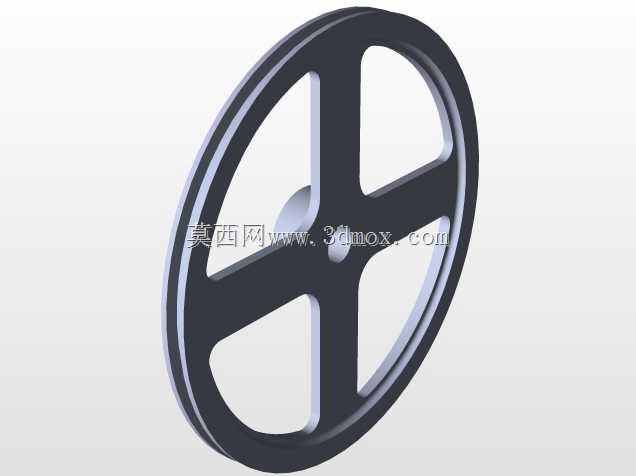

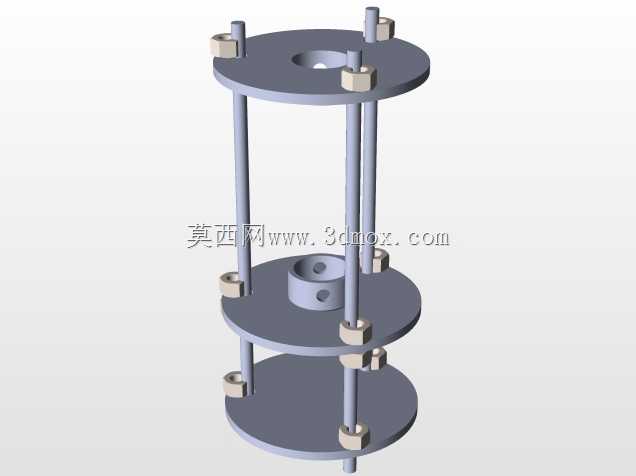

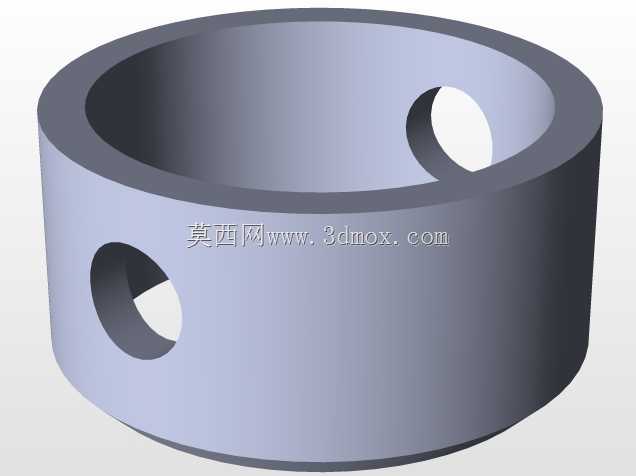

　　轴端安装大直径手动驱动轮，也可根据测试需求外接伺服电机实现自动连续运转，传动轴中部固定偏心凸轮结构，凸轮下方对应设置激振压盘，压盘与下层减震器安装座之间预留了减震器的安装空间，安装座采用三层叠式法兰结构，每层法兰之间通过导向立柱连接，既能保证压盘上下运动的同轴度，避免侧向力对减震器测试数据造成干扰，也能通过更换不同厚度的隔套调整安装间距，适配不同自由长度的减震器试样。设计过程中优先考虑了测试数据的准确性，凸轮的偏心距可根据测试所需的激振行程进行更换，不同偏心距的凸轮能够模拟不同颠簸程度的路面激励，从平整路面的小幅振动到越野路况的大幅跳动都能覆盖；压盘与减震器上端的连接采用快拆式固定结构，不需要复杂工具就能完成减震器试样的装夹，

　　提升批量测试时的工作效率；两侧立柱上预留了传感器安装位，可加装位移传感器、力传感器实时采集减震器的动刚度、阻尼系数、行程变化等核心参数，为减震器的性能调校提供量化数据支撑。从安装边界来看，整套装置的占地面积不到0.8平方米，整体高度不超过1.2米，不需要专门的大型试验台基础，普通的实验室硬质地面就能放置使用，基座两侧的把手方便设备在实验室内的移位调整，不需要额外的吊装设备就能完成转运。装置的传动部分做了简化设计，没有采用复杂的齿轮减速结构，手动驱动模式下可完成减震器的静态行程测试、摩擦力测试，外接动力后可实现高频往复激振，完成减震器的疲劳耐久测试、动态阻尼特性测试，兼顾了基础教学演示与零部件研发测试的双重需求。在结构细节处理上，

　　所有运动部件的连接位置都加装了自润滑轴承，长时间往复运转也不会出现卡滞问题，导向立柱表面做了淬火硬化处理，耐磨性能优异，能够承受长时间的高频摩擦，避免长期使用后出现导向间隙变大、压盘偏摆的问题；底部安装座的固定螺栓采用防松设计，持续激振状态下也不会出现连接松动，保证测试数据的稳定性。这套装置的设计逻辑完全围绕减震器测试的实际需求展开，没有冗余的结构设计，所有部件的尺寸、安装位置都服务于测试精度与操作便利性，不管是用于职业院校的汽车底盘教学演示，还是中小型零部件企业的减震器入厂检验、性能抽检，都能满足使用要求，相比大型专业悬架试验台，这套装置结构简单、维护方便、制造成本更低，对于测试需求不算特别复杂的场景具备很高的实用性。
