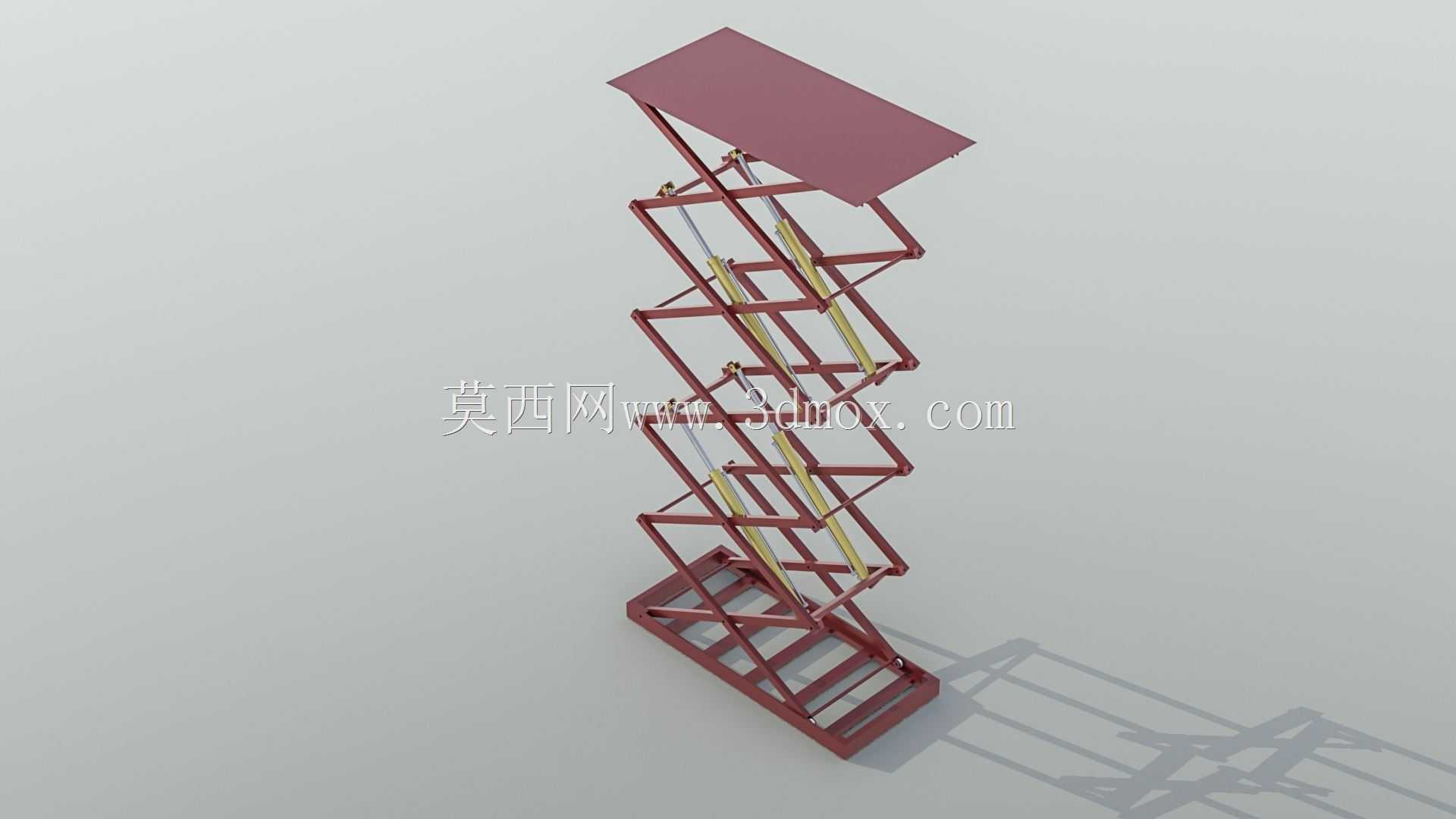

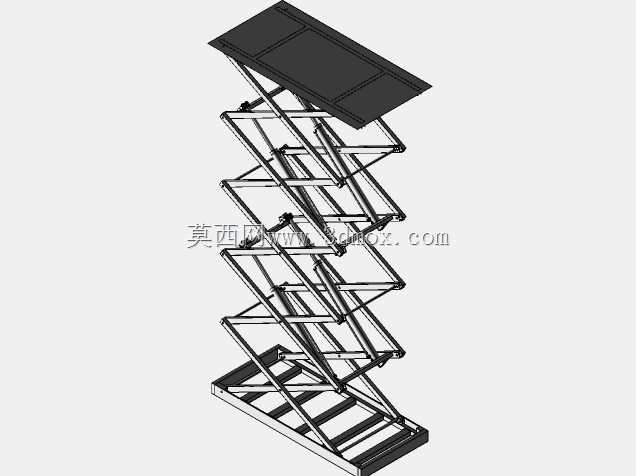

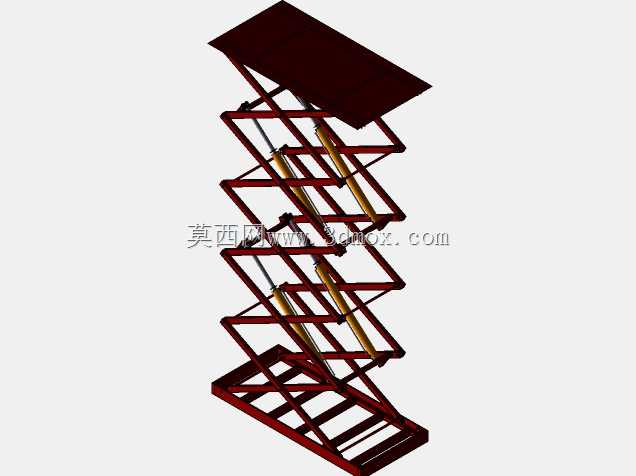

多级剪叉式液压升降作业平台结构

　　在仓储物流的高位理货、工业厂房的设备检修、场馆搭建的高空作业场景里，剪叉式液压升降设备是应用频次极高的举升类工装，这套多级剪叉结构的液压升降装置，针对大行程举升的需求做了针对性的结构优化，区别于常规单组或双组剪叉的升降台，它采用三层嵌套的剪叉臂组设计，在收拢状态下整体高度被压缩到极低水平，能够适配低矮空间的收纳与转运需求，展开后可实现数倍于收拢高度的举升行程，解决了常规剪叉台行程与收纳尺寸难以兼顾的矛盾。从结构设计逻辑来看，整套装置的底部采用框架式焊接底座，底座的型钢框架做了斜向加强筋布置，在设备完全收拢时，上层剪叉臂的受力可通过底座框架均匀分散到安装基础上，避免局部应力集中导致的底座变形，底座的底部预留了标准的地脚安装孔位，

　　既可以做固定式安装在车间固定工位，也可以加装脚轮组件做成移动式作业平台，适配不同场景的使用需求。剪叉臂的铰接点采用对称布置的销轴连接，每一组剪叉臂的交叉铰接位置都配置了自润滑轴套，长期往复举升过程中可减少铰接部位的磨损量，降低日常维护的频次，相邻两层剪叉臂之间的连接端做了错位搭接设计，上层剪叉的下铰接点与下层剪叉的上铰接点同轴布置，保证举升过程中各层剪叉的动作同步性，不会出现层间卡顿、偏载的问题。驱动部分采用双液压缸对称布置的方案，液压缸的缸筒端铰接在下层剪叉臂的固定支座上，活塞杆端铰接在上一层剪叉臂的活动支座上，双缸同步供油的设计可避免单侧受力导致的剪叉臂扭曲，举升过程中台面的水平度偏差可控制在极小范围内，

　　放置在台面上的工件或作业人员不会出现倾斜滑落的风险。顶部的承载台面采用整板式结构，台面边缘做了折弯翻边处理，既提升了台面的整体抗弯刚度，也能防止台面上放置的工具、物料从边缘滑落，台面下方与最上层剪叉臂的连接位置设置了横向滑移轨道，剪叉臂上端的滚轮可在轨道内自由滑动，保证举升和下降过程中台面始终保持水平状态，不会出现前后窜动的问题。从安装边界来看，这套结构收拢状态下的底座占地面积仅为常规同行程单级剪叉台的60%左右，对安装场地的空间要求更低，在一些空间狭窄的设备夹层、巷道内也能完成部署，举升过程中剪叉臂的展开轨迹为垂直方向的伸缩，不会向侧面超出底座的轮廓范围，作业时不需要预留额外的侧面安全避让空间，

　　空间利用率远高于臂架式的高空作业设备。在实际使用过程中，这套结构可根据举升载荷的需求调整剪叉臂的型材壁厚、液压缸的缸径参数，适配从几百公斤的轻型作业到数吨重载物料举升的不同需求，液压系统可配套加装防爆阀、节流阀组件，在管路出现意外破裂时可瞬间锁止液压缸，避免台面快速下坠引发安全事故，下降过程中通过节流阀控制回油速度，可实现平稳的缓降动作，不会对底座和承载的物料造成冲击。很多设计人员在做多级剪叉结构时容易忽略层间的受力传递问题，往往会出现最下层剪叉臂受力过载、上层臂架刚度冗余的问题，这套结构在设计时对每一层剪叉臂的受力做了逐级递减的优化，下层剪叉臂采用更厚的矩形型钢制作，上层剪叉臂适当降低型材壁厚，在保证整体结构强度满足载荷要求的前提下，尽可能降低设备的自身重量，减少液压系统的无用功损耗。铰接点的销轴采用40Cr调质处理，表面做淬火硬化，硬度达到HRC45-50，可承受长期往复转动带来的磨损，轴套采用铜基石墨自润滑材质，不需要定期加注润滑脂，适合在多粉尘、潮湿的恶劣工况下使用，减少维护工作量。底座的框架结构在焊接后做了整体去应力处理，避免焊接残余应力导致长期使用后底座变形，影响剪叉臂的动作顺畅度，台面表面可根据使用需求加装防滑花纹板、护栏组件，满足高空作业的安全规范要求。
