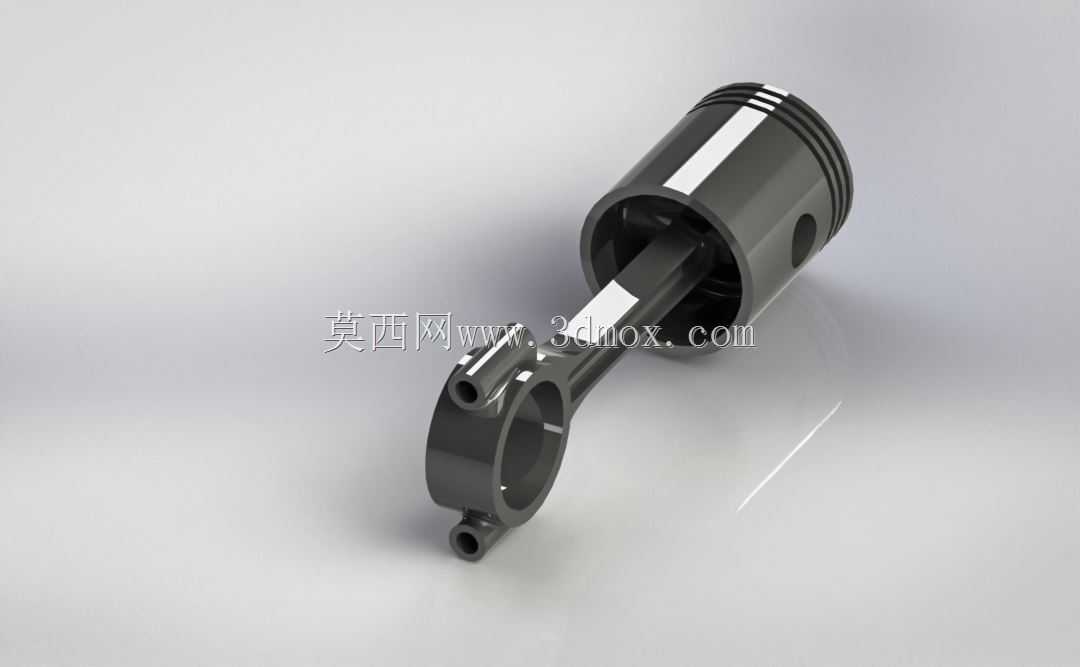

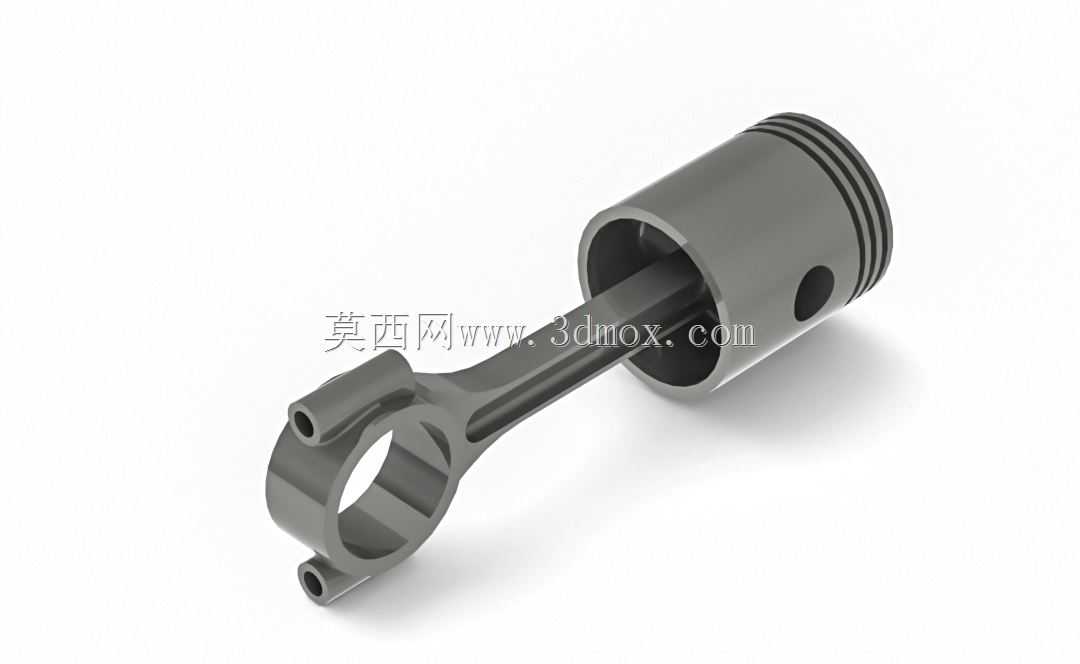

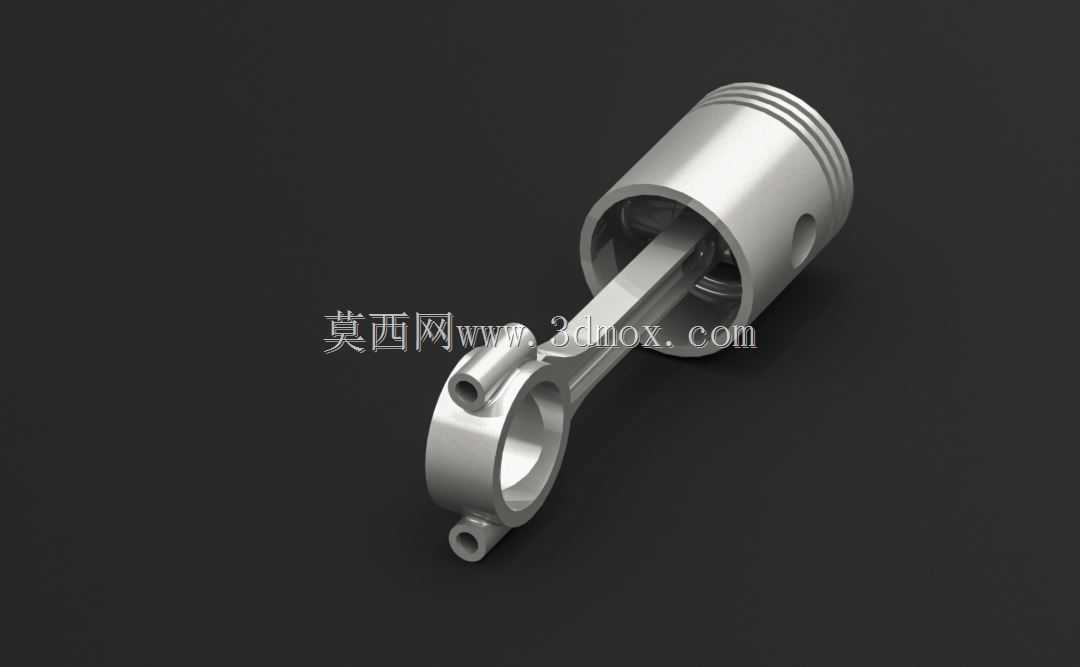

汽车发动机活塞连杆组件结构设计

　　在往复式内燃机的动力输出体系里，活塞连杆组件是把燃烧做功的直线作用力转化为曲轴旋转扭矩的核心执行部件，这套结构的设计合理性直接决定了动力转化效率、整机运转平顺性以及核心部件的服役寿命。日常做动力总成结构匹配时，首先要明确这套组件的实际应用边界：它既适配小排量自然吸气乘用车的动力单元，也可经过参数调整后用于通用小型汽油机、农用动力机械的内燃机组，核心作用是承接燃烧室燃气爆发产生的向下推力，通过连杆的铰接传动把直线往复运动转化为曲轴的旋转运动，最终把化学能燃烧释放的能量转化为可输出的旋转机械能。

　　从功能特性来看，活塞部分直接接触燃烧室高温高压燃气，顶部的型面设计要配合燃烧室的涡流组织需求，保证油气混合后的燃烧效率，头部的环槽结构用于安装气环与油环，气环负责密封燃烧室与曲轴箱的连通通道，避免燃气下窜导致动力损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与排放超标。活塞裙部的型面采用了微椭圆设计，这是考虑到活塞工作时受热膨胀量存在方向差异，沿活塞销轴线方向的金属厚度更大，热膨胀量更高，微椭圆的型面可以在热机状态下让裙部与气缸壁保持均匀的配合间隙，避免冷机敲缸、热机拉缸的故障。活塞内部的销座结构采用了加强筋过渡，用来承接燃气爆发时的巨大冲击载荷，避免销座位置出现应力集中导致的疲劳开裂。

　　连杆部分采用了分体式大头设计，大头端的轴瓦安装面加工有定位槽，用于安装轴瓦时的周向定位，防止轴瓦在运转过程中出现转动堵塞油道；连杆杆身采用了工字形截面，这种截面设计可以在保证结构强度、刚度满足载荷要求的前提下，尽可能降低连杆自身的往复运动质量，减少曲轴旋转时的不平衡惯性力，降低整机的振动水平。连杆小头端压入有青铜衬套，与活塞销形成铰接配合，衬套内表面加工有油槽，可以把曲轴箱内飞溅的润滑油引导到配合面之间，形成稳定的油膜降低摩擦磨损。

　　设计这套组件时，首先要匹配对应气缸的缸径参数，活塞的外径尺寸要与气缸内径保持合理的配合间隙，间隙过大会导致压缩压力不足、冷启动困难，间隙过小则会在热机状态下出现活塞卡滞、拉缸的严重故障。活塞的压缩高度是核心安装边界参数，这个尺寸直接决定了活塞到达上止点时的顶部位置，进而影响燃烧室的实际压缩比，压缩比偏差过大会直接导致发动机爆震、动力输出不足等问题。连杆的中心距尺寸要与曲轴的曲柄半径、活塞行程做严格匹配，保证活塞到达下止点时，裙部不会与曲轴平衡块发生运动干涉，同时活塞在上止点时，活塞头部的气环不会超出气缸套的上端面，避免气环卡滞断裂。

　　在运动校核环节，需要重点验证活塞在整个往复行程内的偏摆量，连杆大头与曲轴曲柄销的配合间隙要控制在合理范围，既要保证润滑油膜的形成空间，也要避免间隙过大导致的运转冲击。活塞销的安装采用了全浮式设计思路，工作状态下活塞销既可以在连杆小头衬套内转动，也可以在活塞销座孔内转动，这样可以让活塞销的磨损均匀分布在整个圆周表面，大幅提升活塞销的使用寿命，销座两端的卡环槽用于安装限位卡环，防止活塞销在工作过程中轴向窜出刮伤气缸壁。

　　实际工程应用中，这套组件的重量分组匹配也十分关键，同一台发动机上装配的多组活塞连杆组件，重量差要控制在很小的范围内，否则会导致曲轴运转时的不平衡量超标，引发整机振动、轴承过早磨损等问题。活塞环的开口间隙在装配时需要按照气缸直径做对应调整，开口间隙过小会在热膨胀后导致环体卡死，开口间隙过大则会导致密封性能下降。连杆大头的连接螺栓需要按照规定的扭矩与转角拧紧，保证连杆盖与连杆本体的结合面紧密贴合，避免运转过程中出现连杆螺栓断裂、连杆脱出捣缸的恶性故障。

　　从结构细节来看，活塞表面的石墨涂层处理可以降低冷启动阶段的摩擦阻力，连杆表面的喷丸强化处理可以提升部件的疲劳强度，应对交变载荷下的长期工作需求。油道的设计要保证润滑油可以顺利到达活塞销、连杆轴瓦等各个摩擦副位置，避免干摩擦导致的部件烧蚀。这套结构的每一处尺寸设计都需要经过运动仿真、有限元强度校核的验证，既要满足高转速下的载荷承受能力，也要尽可能降低往复运动质量，提升发动机的动力响应速度。
