履带式应急救援作业机器人结构设计

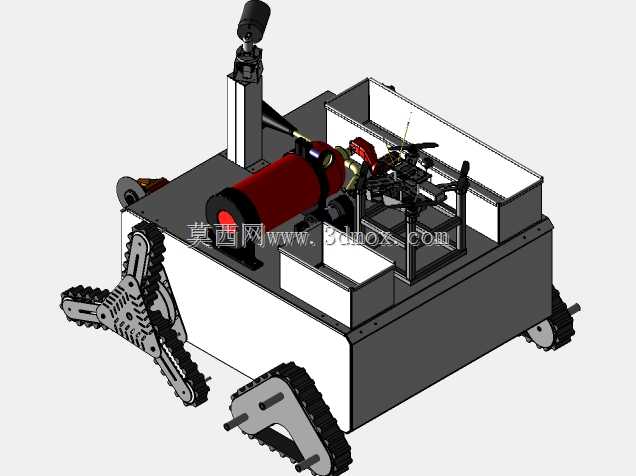

　　这款履带式移动作业平台，核心面向狭窄空间应急救援场景开发，可适配建筑坍塌、地下管廊险情、狭小区域搜救等常规大型救援装备无法进入的作业环境，替代救援人员进入存在二次坍塌、有毒有害介质积聚、视野受限的危险区域完成先期探查与辅助作业。行走机构采用多段式铰接履带设计，区别于常规固定轮距履带底盘，该结构的摆臂履带可根据地形自适应调整接地角度，在跨越200mm高度垂直障碍、攀爬35度以内斜坡时，能始终保持足够的接地附着力，避免常规履带底盘在越障时出现的重心失稳、履带打滑空转问题；底盘主体采用箱型框架式结构，内部预留电池组、控制模块、信号传输单元的安装腔体，腔体周边设计有密封胶条安装槽，可满足IP65级防护要求，适配潮湿、多粉尘的作业环境。

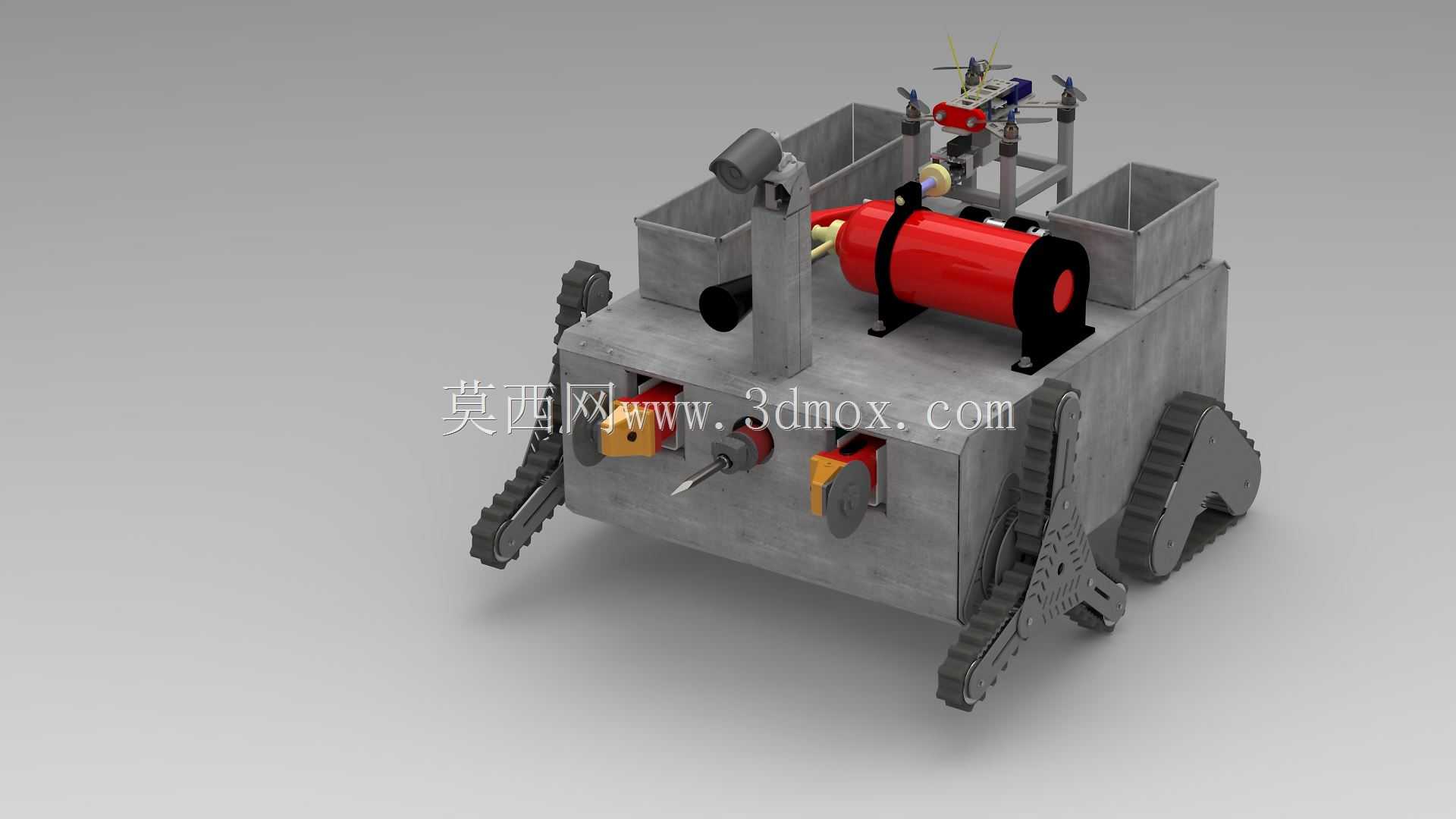

　　平台上部的功能布局采用分区模块化设计，中部卧式安装的高压储气罐为气动作业工具提供动力源，罐体通过抱箍式支架与底盘主梁连接，支架与罐体接触面加装橡胶减震垫，降低行走过程中震动对罐体连接密封性的影响；罐体两侧设置独立的开放式储物仓，可根据任务需求携带急救包、环境检测传感器、破拆工具头等适配配件，仓体边缘设计有快装卡扣，可快速更换不同容积的储物模块。前部集成的多组作业接口采用标准快换结构，可根据任务需求切换破拆锥、夹持器、喷射头、摄像头等不同功能端头，接口处预留气路与电路快插接头，更换端头时无需额外拆解管路，单步操作即可完成通路连接；前部一侧安装的可俯仰云台，搭载照明与图像采集模块，云台俯仰角度覆盖-30度到90度范围，

　　可将前方作业区域的实时画面回传至后方操控端，解决狭窄空间内视野盲区问题。上部搭载的小型多旋翼起降平台，可释放随身无人机完成大范围区域的空中探查，弥补地面移动平台视野受限的不足，起降平台设置有限位卡扣，在平台行走过程中可固定无人机避免滑落，到达作业区域后可自动解锁放飞。整体外形尺寸控制在长800mm、宽600mm、高550mm范围内，可顺利通过宽度700mm以上的狭窄通道，满足民用建筑楼道、管廊检修通道、坍塌废墟间隙的通行要求；整机重心控制在底盘高度1/3位置，在侧倾25度工况下不会发生侧翻，适配非结构化地形的行走稳定性要求。底盘两侧的行走驱动采用一体式减速电机直驱方案，省去了传统链条传动的张紧结构，降低了行走机构的故障概率，

　　驱动轮与导向轮均采用密封式轴承，可避免粉尘进入轴承卡滞；履带选用带防滑齿的橡胶材质，在碎石、混凝土、金属表面均能保持足够摩擦力，同时不会对作业现场的硬化地面造成额外破坏。前部设置的多组开关式控制阀，可独立控制不同作业端头的气路通断与压力调节，操控逻辑简单，后方操作人员可根据回传画面快速完成作业功能切换；平台尾部预留有牵引接口，可拖拽最大50kg重量的救援物资或被困人员随身物品，拓展了平台的辅助救援能力。在结构设计阶段，所有外露部件均采用圆角过渡处理，避免在废墟间隙行走时被突出的钢筋、混凝土块勾挂，外部管线全部内置在底盘框架的走线槽内，防止行走过程中管线被尖锐物体划损；储物仓的边角设置有加强筋，在受到轻微撞击时不会出现仓体变形开裂的问题。
