惠特沃思快回式整形成型执行机构

　　这套基于惠特沃思快回原理设计的整形执行机构，主要面向小尺寸金属、塑胶坯件的端面压整、工位快速复位类工序场景，常见于小五金件冲压后整形、塑胶件飞边压合、小型零件装配前的基准面校整工位，适配单机半自动作业的小型加工单元，也可作为模块化执行单元嵌入多工位转盘式组装设备的整形工位。从实际工况适配来看，这类快回机构的核心优势在于工作行程段保持匀速低冲击的进给特性，返程阶段可实现快速空程退回，在不提升驱动电机转速的前提下压缩空程耗时，相比普通曲柄滑块机构，同等驱动转速下单次作业循环的空程时间可缩短40%左右，非常适合需要频繁往复执行压整动作、且工作行程需要平稳进给的工序。

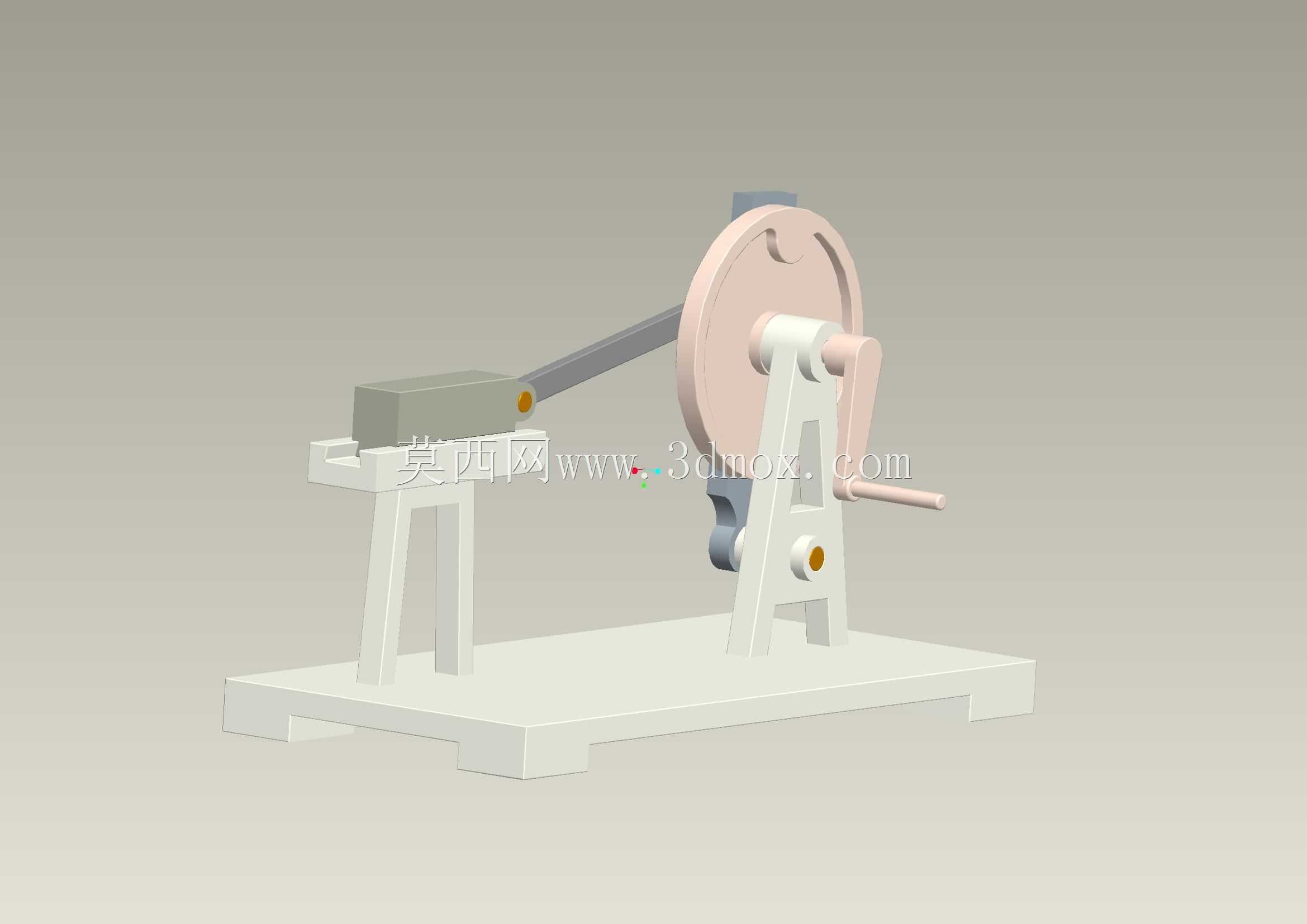

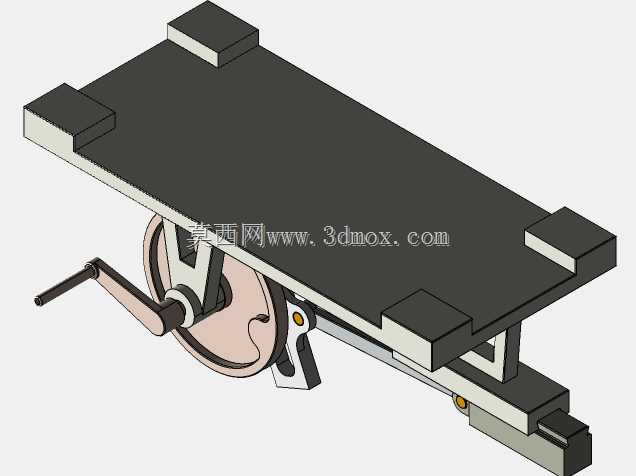

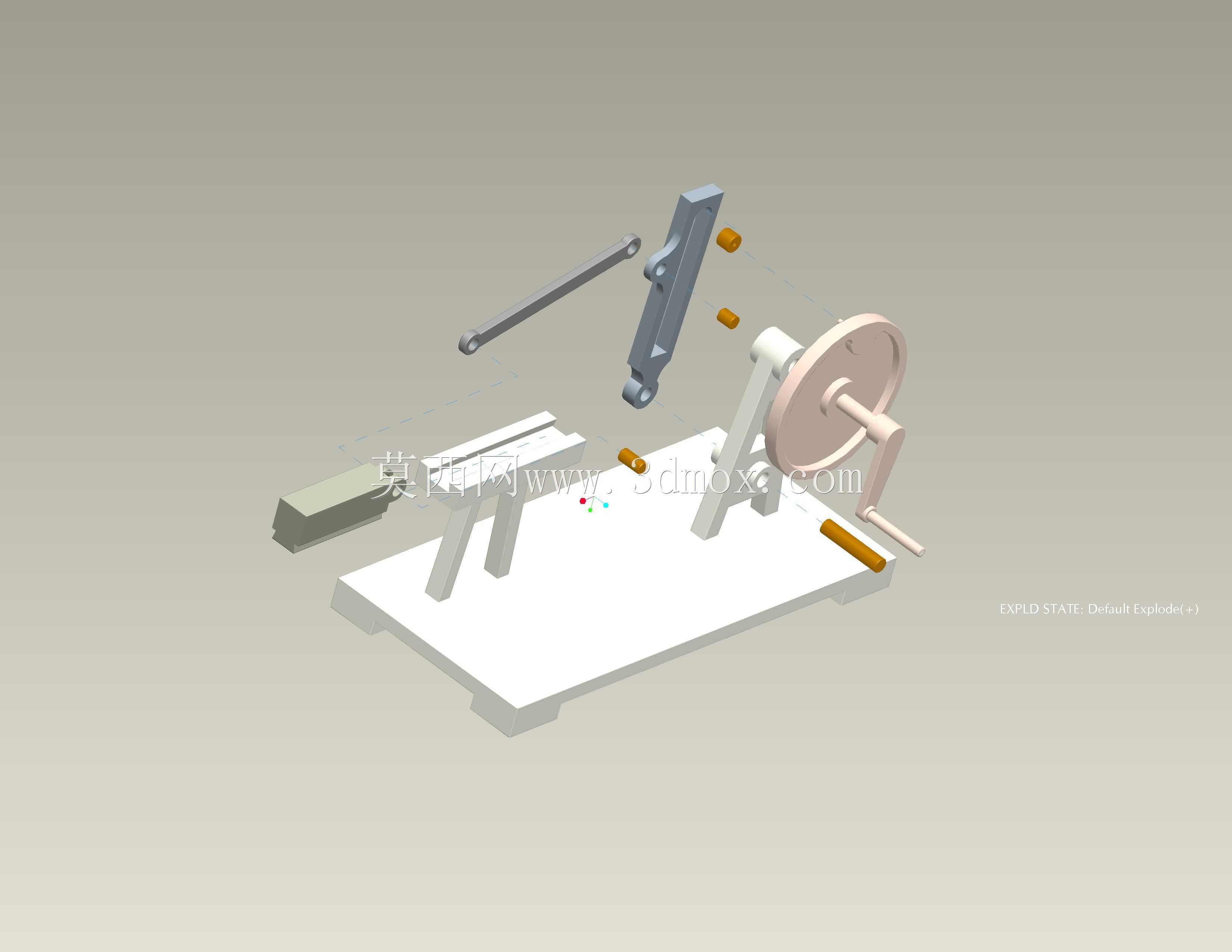

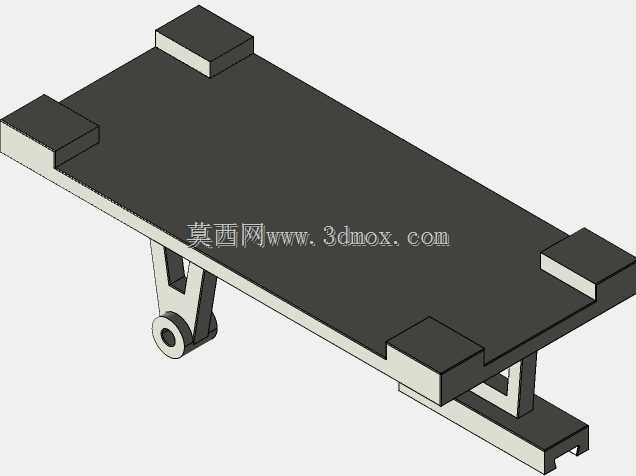

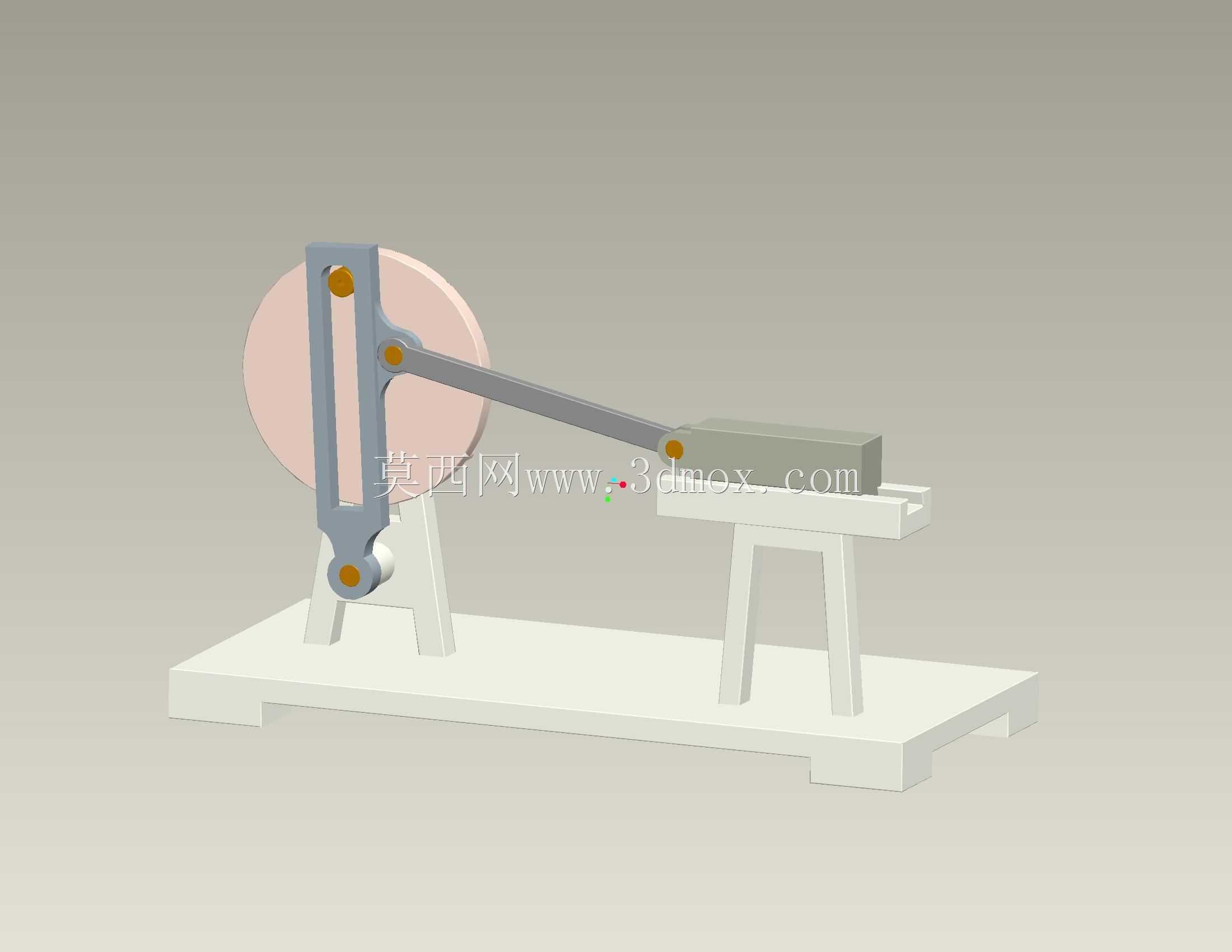

　　设计层面，整套机构采用立式机架支撑结构，底部为一体式安装底座，预留了四个沉头安装孔位，可直接通过内六角螺栓固定在设备台面板或者铝型材工作架上，安装基准面做了铣平处理，平面度控制在0.05mm以内，保证机构运行时的支撑刚度，避免高速往复动作下出现机架共振。驱动侧采用手摇曲柄作为动力输入演示结构，实际量产适配时可将手摇柄替换为伺服电机或者减速电机输出轴，输入轴端预留了键槽与轴端挡圈安装位，可直接与标准输出轴对接，无需额外做连接结构改制。核心的惠特沃思快回组件包含带槽回转盘、滑动摆杆、传动连杆三个核心传动件，回转盘上的偏心销嵌入摆杆的直槽内，当回转盘匀速转动时，偏心销带动摆杆做定轴往复摆动，工作行程段摆杆的角速度更低，带动末端滑块保持平稳的低速进给，返程时摆杆角速度快速提升，带动滑块快速退回初始位置，正好匹配整形工序“慢进压整、快退空移”的动作需求。

　　末端执行滑块采用燕尾槽导向结构，导向面做了耐磨处理，滑块行程可通过调整偏心销在回转盘上的安装半径进行调节，最小行程可控制在10mm，最大行程可拓展至60mm，可适配不同压入深度的整形作业需求。滑块前端预留了T型安装槽，可根据加工零件的外形更换对应的压头、夹具，无需改动主体传动结构即可快速切换作业品类。整套机构的运动副均采用销轴铰接，铰接位置预留了润滑脂注油孔，日常维护时可直接通过注油孔加注润滑脂，降低铰接面的磨损量，延长机构的无故障运行时长。

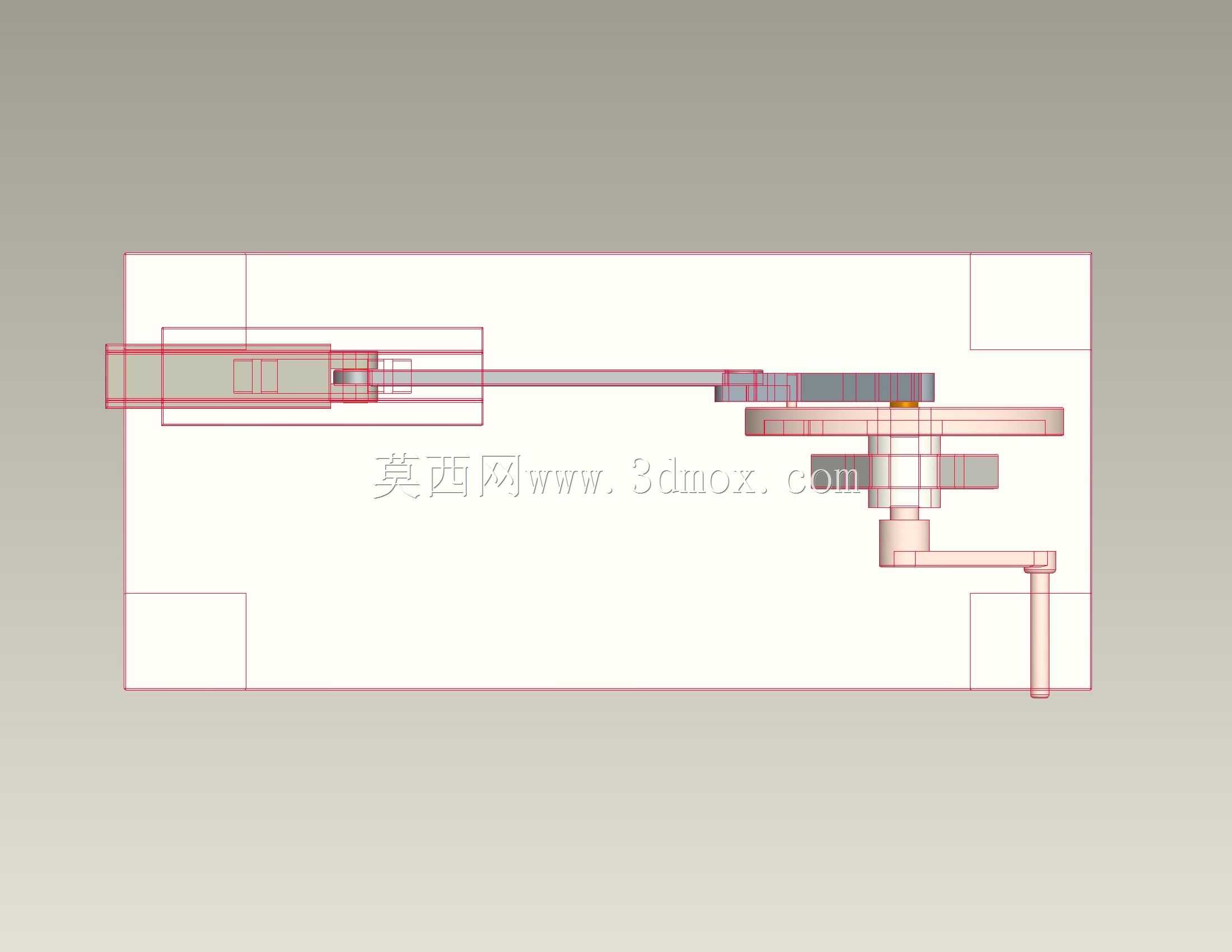

　　从安装边界来看，整套机构的底座长宽尺寸控制在280mm*180mm范围内，整体高度不超过220mm，属于小型模块化执行单元，不会占用过多设备安装空间，可直接嵌入现有小型加工设备的工位间隙，也可单独搭配机架、送料结构组成单机整形设备。机构的所有受力构件均采用等强度设计，机架支撑腿采用斜撑加强结构，在保证整体轻量化的前提下，可承受最大500N的末端压整力，完全覆盖小型五金、塑胶零件的整形作业受力需求。传动链路的间隙控制在0.1mm以内，避免往复动作过程中出现过大的回程间隙，保证整形压入位置的重复精度，可将压整位置的重复定位误差控制在0.2mm以内，满足常规小零件整形的精度要求。

　　在实际产线适配中，这类机构不需要复杂的控制系统配合，只要给驱动端输入恒定转速的旋转动力，即可自动实现快回特性的往复动作，不需要额外编写动作控制程序，相比采用气缸驱动的整形结构，不存在气源压力波动导致的压整力不稳定问题，也不会出现气缸行程末端的冲击问题，动作平稳性更优，适合对压整过程稳定性要求较高的精密小零件加工场景。同时整套机构的构件均为常规机械加工件，没有特殊定制的异形零件，加工成本低，后期维护更换配件的采购成本也更低，非常适合小型加工厂做单机自动化改造时选用。
