带弧形防护结构的卧式推进成型设备

　　这款卧式推进成型设备主要面向小型金属件、型材端头的校形、推制成型工序，常见于五金加工车间、小型零部件生产线的端头处理工位，替代以往人工敲击校形的低效作业方式，也可配套在连续冲压生产线的末端，对冲压后的工件进行二次整形，消除冲压回弹带来的尺寸偏差。设备整体采用落地式床身结构，底部为一体式铸铁基座，安装时不需要额外做混凝土预埋，直接通过地脚螺栓固定在硬化车间地面即可，基座的长宽尺寸控制在1200mm×800mm范围内，整体设备高度含顶部防护结构不超过1100mm，对车间净空要求低，适合布局在空间紧凑的中小型加工车间。

　　从功能布局来看，设备核心的推进执行机构布置在床身中部，前端配备可调节的工件夹持工位，夹持座的行程范围为0-200mm，可适配长度在300mm以内、截面尺寸不超过80mm的条形工件，推进驱动采用曲柄滑块结构，相比液压驱动的同类型设备，其推进行程的重复定位精度更高，连续作业时的行程偏差可控制在0.1mm以内，适合对尺寸一致性要求较高的批量零件加工。设备的操作控件集中布置在床身右侧的控制盒上，包含启动、急停、行程调节旋钮，操作人员站在设备正面即可完成所有操作，不需要频繁移位，单班作业的操作效率相比老式校形设备可提升40%以上。

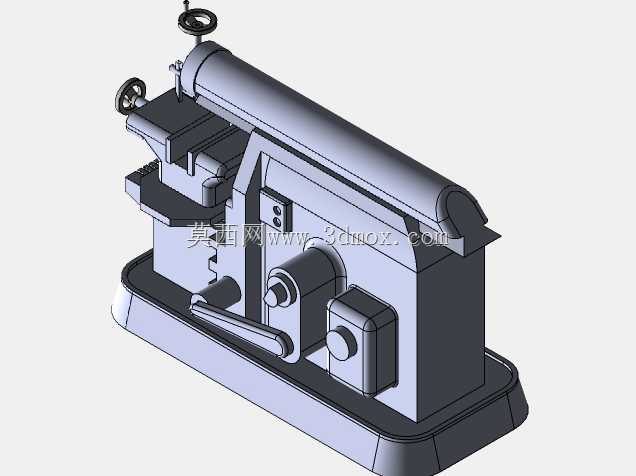

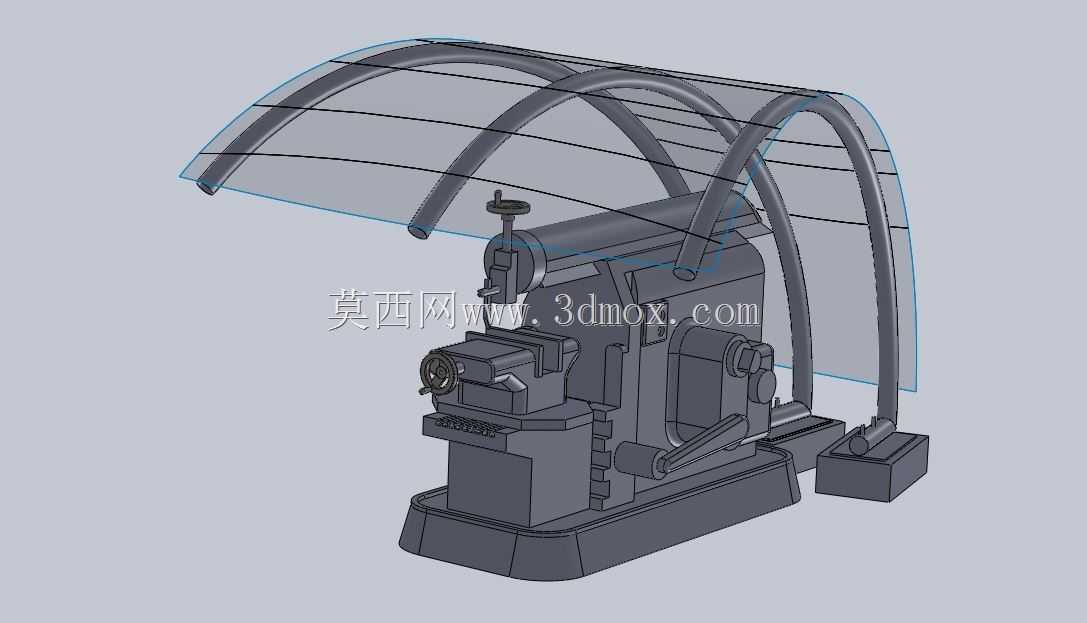

　　设计过程中优先考虑了作业安全防护，顶部的弧形透明防护罩采用分段铰接结构，不需要拆卸即可向上翻起，方便更换工装夹具、清理设备内部的加工碎屑，防护罩的弧形曲率经过反复校核，完全覆盖推进作业的工件飞出风险区域，透明材质采用耐冲击的聚碳酸酯板，即使工件意外崩脱也不会击穿防护结构，同时不会遮挡操作人员观察加工状态的视线。防护罩的支撑骨架采用薄壁弯管成型，与床身的连接点设置了缓冲橡胶垫，翻起闭合时不会产生刚性碰撞，长期使用也不会出现连接松动的问题。

　　床身的结构设计采用了筋板加强的箱型结构，在推进作业的受力方向布置了双层斜向筋板，即使满负荷连续作业，床身的形变量也控制在0.05mm以内，不会因为长期受力出现床身变形导致的加工精度下降。设备的传动部件全部布置在床身内部的封闭腔体内，外部仅预留润滑油注油孔，日常维护时不需要拆开床身盖板，直接通过注油孔即可完成传动部位的润滑保养，降低了日常维护的工作量。夹持工位的钳口采用可更换结构，针对不同截面形状的工件，可以更换对应型面的钳口配件，不需要调整整个夹持座的安装位置，换型时间可控制在10分钟以内，适配多品种小批量的加工需求。

　　在安装边界方面，设备后侧需要预留至少300mm的维护空间，方便后期检修传动部件、更换驱动电机，左右两侧各预留200mm的操作空间即可满足上下料需求，设备的总重量约为420kg，普通车间的硬化地面完全可以承载，不需要额外做承重加固。设备的进料方向为正面水平进料，出料方向与进料方向同轴，可直接对接后续的输送线或者料箱，不需要额外设置转向输送机构，方便集成到自动化生产线中。针对加工过程中产生的金属碎屑，床身底部设置了倾斜的导屑槽，碎屑会自动滑落到床身前侧的集屑盒内，清理时只需要抽出集屑盒即可，不需要操作人员伸手到设备内部清理，进一步提升了使用的安全性。

　　从实际使用场景来看，这款设备除了常规的金属件整形、推制成型外，更换对应的工装推头后，还可以完成小型零件的压装、铆接工序，比如销轴的压入、小型衬套的翻边作业，一机多用，适合小型加工企业减少设备采购成本。设备的驱动电机采用常规的三相异步电机，采购替换方便，不需要专用的伺服控制系统，普通的机修人员即可完成日常故障排查与维修，对使用企业的维护能力要求较低，适配多数中小型加工企业的设备运维水平。
