多工位数控铣削加工工装结构展示

项目分类:机床 发布时间:2022-01-04 ID:484292
  • 多工位数控铣削加工工装结构展示
  • 多工位数控铣削加工工装结构展示

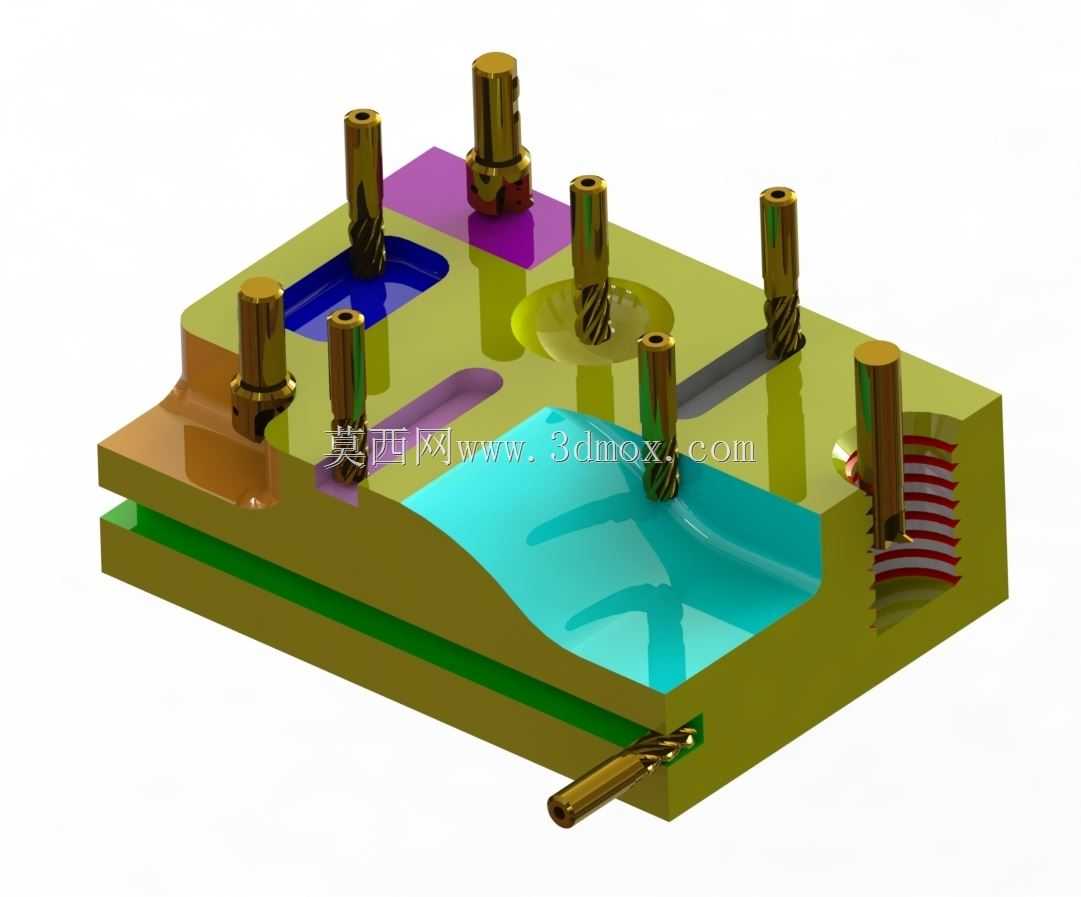

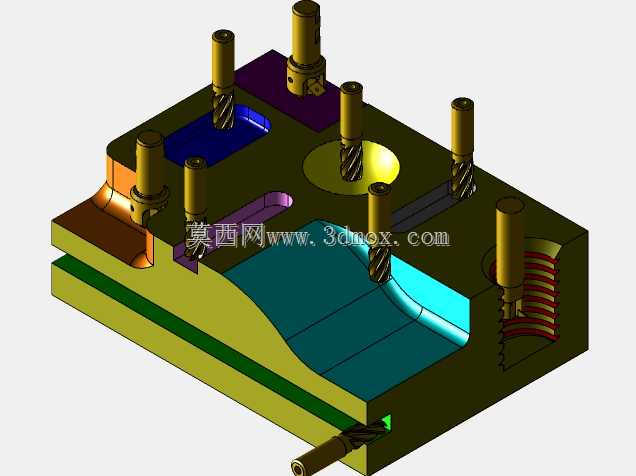

  这套结构呈现的是数控铣削工序的典型加工场景,对应立式加工中心上完成复合特征加工的工装与工件组合,在精密零部件批量加工、模具型腔粗精加工环节都有广泛的应用场景。日常生产中,这类结构常用来演示多特征同步加工的走刀逻辑,也可作为工艺人员编排工序、校验刀具干涉的参考载体。从功能特性来看,结构上集成了平面铣削、型腔开粗、曲面精加工、孔系钻铰、螺纹铣削等多种常见数控加工特征,不同颜色的区域对应不同的加工工序阶段:紫色区域为已完成粗铣的台阶面,蓝色区域是半精加工后的开放型腔,青蓝色曲面区域是预留精加工余量的成型面,侧边的红色齿纹区域是正在进行螺纹铣削的内螺纹特征,底部伸出的刀具对应侧铣加工的横向孔道。设计思路上,

  这套结构完全遵循实际机加工的工艺逻辑排布特征,所有特征的加工深度、刀具悬伸长度都匹配常规立式加工中心的行程参数,没有出现超出常规设备加工能力的极端特征。各特征之间的间距预留了足够的刀具让刀空间,避免相邻特征加工时出现刀柄与工件已加工面的碰撞,不同特征的加工余量设置也符合常规切削参数要求:开粗区域单边预留0.5mm半精余量,曲面区域预留0.2mm精铣余量,螺纹底孔预留0.1mm铰削余量,完全贴合实际生产的工艺规范。从安装边界来看,整套工件的装夹基准为底部的绿色垫层面,对应机用平口钳或者工装压板的装夹位置,装夹时伸出钳口的高度不超过25mm,满足常规铣加工的装夹刚性要求,不会出现加工振刀的问题。

  工件整体外形尺寸控制在200mm×150mm×80mm区间内,适配绝大多数中小型立式加工中心的工作台行程,不需要额外制作专用转接板就可以直接装夹定位。结构上布置的多把刀具分别对应不同工序的加工需求:短粗的立铣刀负责大面开粗,长刃铣刀负责深型腔加工,球头铣刀负责曲面精加工,螺纹铣刀负责内螺纹加工,每把刀具的伸出长度都刚好匹配对应特征的加工深度,最大限度减少刀具悬伸,提升切削刚性。在实际教学或者工艺验证场景中,这类结构可以帮助新手编程人员快速理解不同加工特征的走刀路径规划逻辑,直观看到不同工序的加工顺序安排,避免出现工序颠倒导致的工件报废问题。比如加工顺序上必须先完成大面开粗,再进行型腔半精加工,最后安排曲面精加工和螺纹加工,

  否则精加工后的表面容易被后续工序的切削液冲蚀或者刀具剐蹭,影响表面质量。同时结构上的特征排布也考虑了刀具路径的优化,相邻特征之间的走刀距离尽可能缩短,减少空行程时间,提升加工效率,这也是实际生产中工艺编排必须考虑的核心要点。
