木质铰接臂铲装玩具工程车结构设计

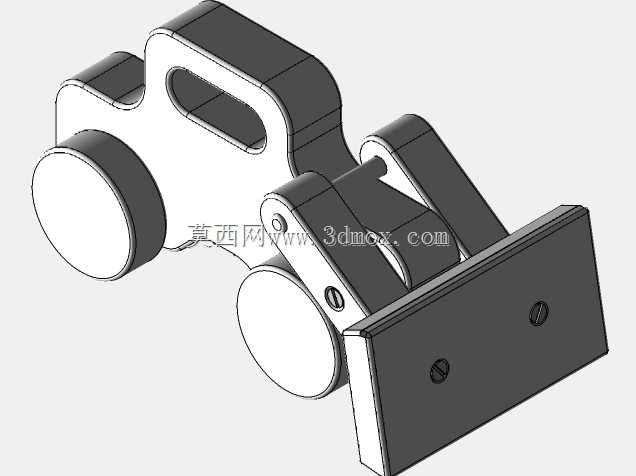

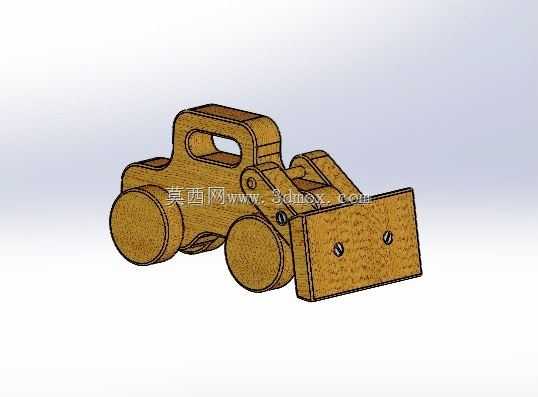

　　这款木质铲装玩具车的结构设计，核心围绕低龄儿童使用场景的安全需求与动手交互需求展开，整体采用全实木板材切割拼接工艺，所有外露棱边均做R3以上圆角处理，完全规避尖锐边角带来的划伤风险，适配3-6岁儿童的抓握、推拉玩耍场景，同时也可作为幼儿木工启蒙的结构认知教具使用。从功能特性来看，整车分为行走轮组、车身主体、铰接动臂、铲斗四个核心模块，行走轮采用同轴独立转动结构，轮轴与车身孔位采用间隙配合，转动阻力控制在0.2N·m以内，儿童用很小的推力即可带动车辆平稳滑行，不会出现卡滞、偏航的问题；车身顶部设置一体化成型的提握孔位，孔位边缘做圆弧过渡，适配儿童手掌的抓握尺寸，方便儿童拎取移动车辆。前端的铰接动臂采用双片夹板夹持结构，

　　铰接点采用木质销轴过盈配合固定，动臂可绕铰接点实现0-45度范围的俯仰转动，转动阻尼经过反复调试，既不会因为阻尼过小导致铲斗自然垂落，也不会因为阻尼过大导致儿童无法扳动调整铲斗角度；铲斗与动臂前端同样采用铰接连接，铲斗前端的作业边做加厚处理，模拟真实工程铲车的铲装轮廓，儿童可通过扳动动臂和铲斗，模拟真实装载机铲取、抬升、倾倒物料的作业过程，具备较强的交互可玩性。设计过程中优先考虑板材的利用率，所有零件的切割轮廓均在同一张标准厚度的实木板材上完成排样，零件之间的切割间隙控制在3mm，最大程度减少木料浪费，适合小批量的木工坊切割生产，也适合作为儿童木工DIY的套装材料，所有拼接位置均采用插接加木质销轴固定的方式，全程不需要金属紧固件，

　　既避免了金属零件脱落被儿童误食的风险，也降低了组装的难度，不需要额外的金属工具即可完成整车装配。外形尺寸方面，整车长度控制在180mm，宽度控制在80mm，高度控制在100mm，整体尺寸适配儿童的单手操控范围，不会因为尺寸过大导致儿童无法抓握，也不会因为尺寸过小产生误食风险；所有零件的安装边界均做了公差匹配设计，车身主体的侧板与中间支撑块的插接槽深度为8mm，槽宽与板材厚度的公差控制在+0.2mm以内，既保证组装时能够顺利插接，也不会因为间隙过大导致组装后结构松散，日常推拉玩耍过程中不会出现零件脱落的问题。轮组的安装位置经过重心校核，整车重心落在前后轮轴线的中心靠前位置，铲斗抬升到最高位置时，整车重心依然落在前后轮的支撑范围以内，

　　不会出现翘头、倾覆的问题，儿童在玩耍过程中即使按压铲斗位置，车辆也能保持稳定，不会侧翻。动臂的铰接点位置经过运动轨迹校核，当动臂向下转动到最低位置时，铲斗前端刚好与放置平面接触，能够顺利铲起平面上的小型轻质物件，比如纸质碎块、木质小颗粒等，当动臂向上抬升到最高位置时，铲斗的倾倒角度刚好达到40度，能够顺利将铲斗内的物件倒出，完全模拟真实装载机的作业动作逻辑。整体结构没有复杂的曲面造型，所有零件均为平面板材切割成型，加工难度低，不需要复杂的五轴加工设备，普通的激光切割机或者线锯设备即可完成所有零件的加工，生产成本可控，适合批量生产面向玩具市场，也适合作为中小学劳动课程、木工兴趣课程的实操案例，帮助学生理解铰接结构、重心匹配、运动轨迹校核等基础机械设计知识。在细节处理上，所有零件的表面均做打磨抛光处理，表面粗糙度控制在Ra1.6以下，没有木刺、毛边，不需要额外喷涂油漆，保留实木本身的纹理和质感，既环保安全，也能让儿童接触到天然木材的触感，相较于塑料材质的同类玩具，具备更好的质感和安全属性。
