GT赛车用二十辐金色合金轮毂设计

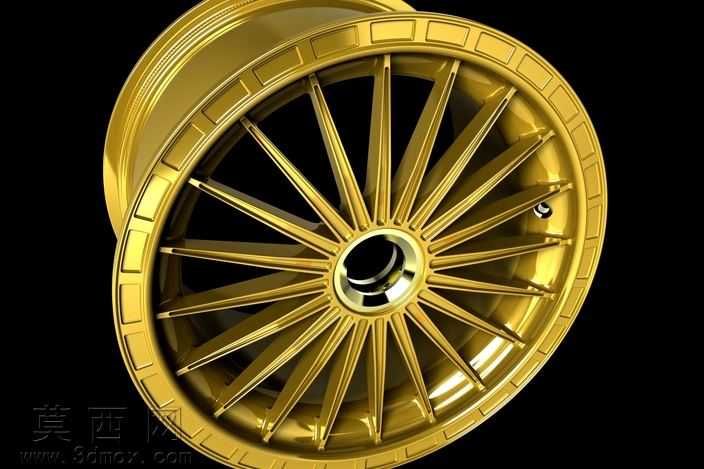

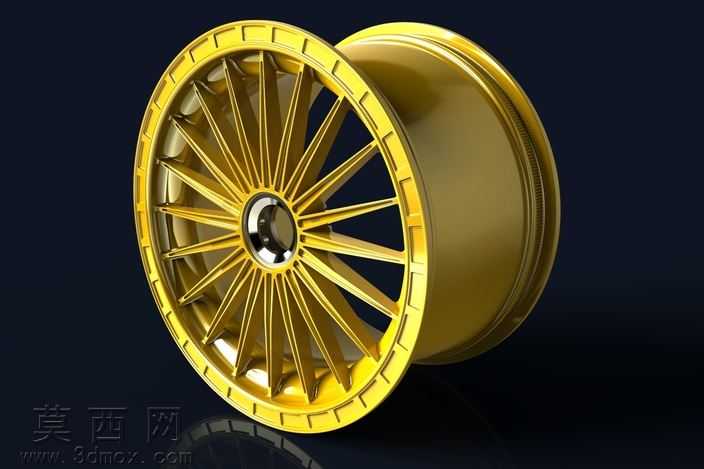

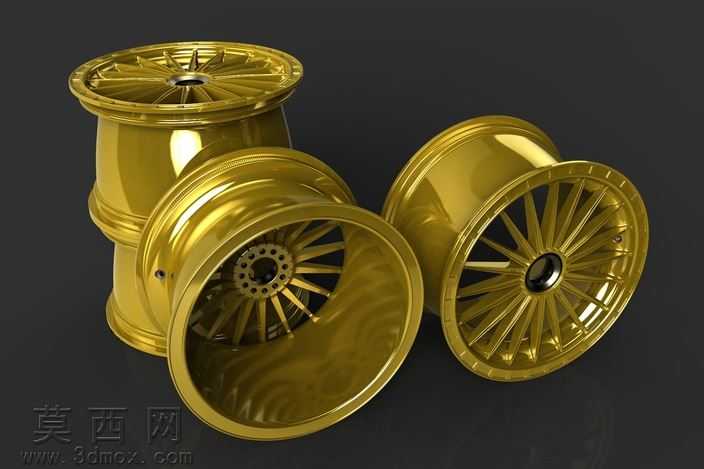

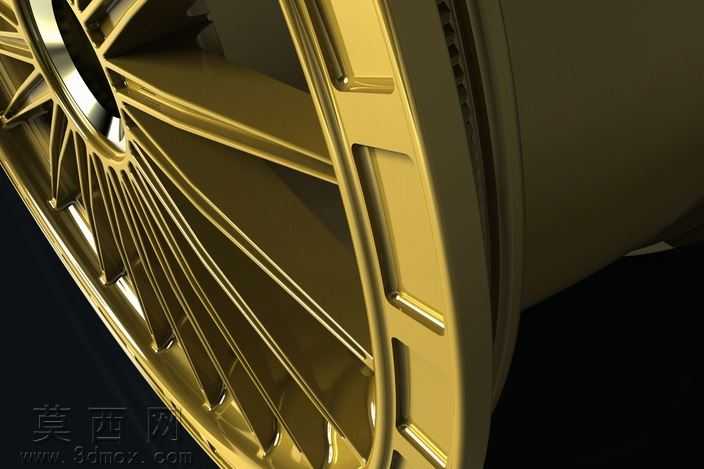

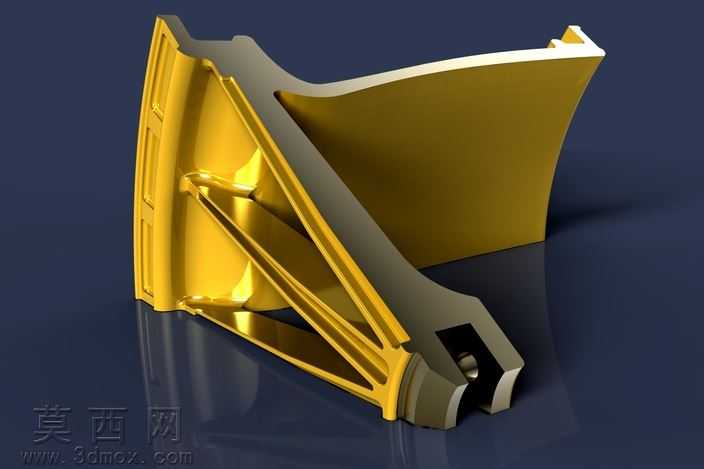

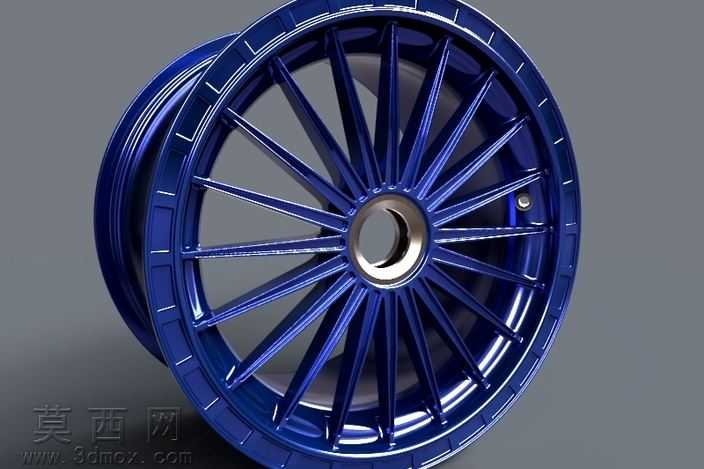

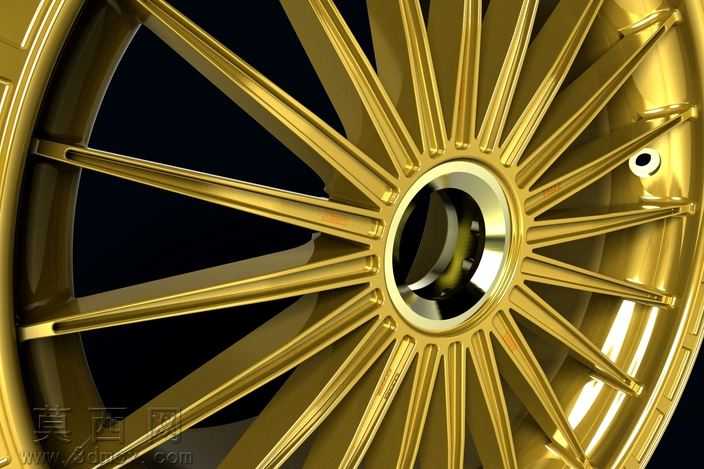

本作品为适配体育GT赛事赛车打造的R20规格前置安装合金轮毂，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循赛车轮毂的力学性能要求与装配规范，对轮辋、辐条、中心锁止结构、气门嘴安装位等关键部位做了1:1的尺寸还原。建模阶段先以旋转特征构建轮辋的基础筒体，精准还原轮辋的胎圈座、轮缘、气门嘴开孔的标准结构，确保与赛事专用热熔轮胎的装配匹配度；辐条部分采用二十根放射状等宽辐条设计，每根辐条从中心锁座向外延伸至轮辋内侧，通过放样特征构建辐条的渐变截面，靠近中心位置截面厚度更大以承载传动扭矩，靠近轮辋位置做收窄处理优化簧下质量，同时在辐条表面做了细微的棱面倒角处理，既避免应力集中问题，也提升光影反射的质感表现。中心锁止结构是本轮毂的核心设计部分，建模时还原了中心锁孔的花键啮合结构、锁止环的卡槽结构，确保与赛车羊角轴的快速锁止机构完全适配，满足赛事中快速换胎的功能需求。轮辋外圈的装饰边采用分段式矩形凹槽纹理设计，通过阵列特征均匀排布整圈，既提升轮毂的视觉辨识度，也可在一定程度上打乱轮边气流，优化刹车系统的散热效率。材质渲染阶段采用高反射金色金属材质，调整金属度与粗糙度参数模拟锻造合金的细腻金属光泽，对辐条棱边、中心锁盖做了高光层级处理，还原抛光镀金工艺的视觉效果，黑色背景下的渲染输出充分凸显轮毂的精致质感与运动属性。整体设计兼顾赛事使用的结构强度要求与外观视觉表现力，二十辐放射结构在保证抗冲击、抗扭转性能的同时，通过等距排布的辐条间隙为刹车卡钳预留充足散热空间，中心锁止结构相比传统螺栓固定结构大幅缩短换胎时间，完全符合GT赛车的赛事使用需求，金色外观设计也可适配各类定制化赛车的外观涂装方案。
