门窗插芯式锁机构三维结构设计

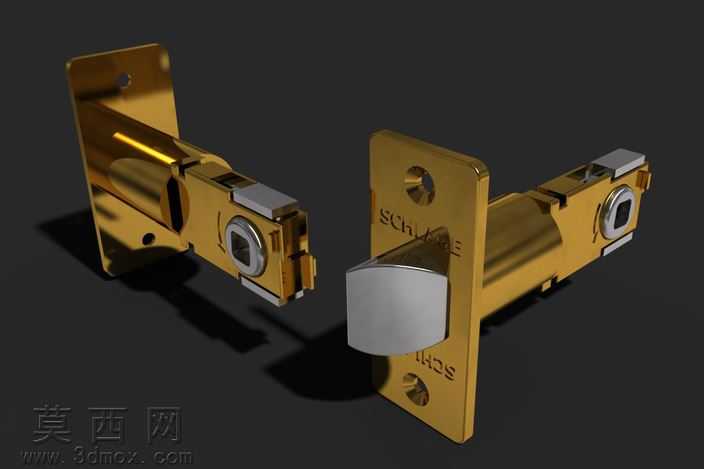

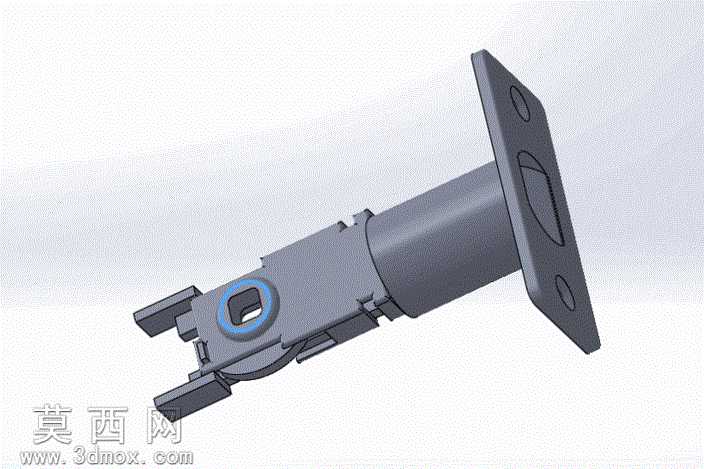

本锁机构模型采用SolidWorks 2012版本完成全参数化建模，整体建模过程严格遵循机械设计公差配合规范，所有零件均按实际五金锁具的生产加工尺寸1:1还原，可直接用于后续的工程图导出、结构仿真验证或3D打印打样测试。模型渲染阶段采用哑光合金材质模拟锁体常用的锌合金基材质感，对锁舌伸缩配合面、安装法兰定位孔、拨叉驱动槽等关键配合部位做了边缘倒角与圆角处理，还原真实五金件的冲压、机加工工艺细节，避免三维模型出现尖锐棱角不符合实际生产要求的问题。从结构设计来看，该锁为典型的门窗用插芯式锁体结构，前端带安装法兰片，法兰上预留两个对称的沉头安装孔，可通过自攻螺丝快速将锁体固定在门窗扇的锁具安装槽内，法兰片与锁主体筒体采用同轴定位设计，保证安装后锁体与门窗框锁扣的对位精度，避免出现锁舌伸缩卡滞的问题。锁体中部设置方形拨叉驱动孔，可适配标准门窗执手的方轴，转动执手时即可通过方轴带动内部的传动机构驱动锁舌完成伸缩动作，实现门窗的启闭锁止功能；锁体尾部设置分体式卡扣定位结构，用于安装时与门窗型材的内部卡位配合，无需额外打钉即可完成锁体的预固定，大幅提升现场安装效率。建模过程中对所有活动配合部位均预留了合理的装配间隙，锁舌与筒体导向槽的配合间隙控制在0.1mm以内，既保证锁舌伸缩动作顺滑无卡顿，又避免间隙过大导致锁舌晃动、锁止后旷量过大的问题；内部传动结构采用简化的杠杆传动逻辑，将执手的旋转运动转化为锁舌的直线伸缩运动，传动路径短、机械效率高，长期使用不易出现传动失效问题。模型同时导出了CATIA、STEP、IGES等通用三维格式，可适配绝大多数三维设计软件打开编辑，能够为门窗五金设计人员、锁具研发从业者提供可靠的结构参考，也可作为机械专业学生学习五金件结构设计、装配建模的教学案例使用。
