可拆卸式平开门合页铰链三维结构设计

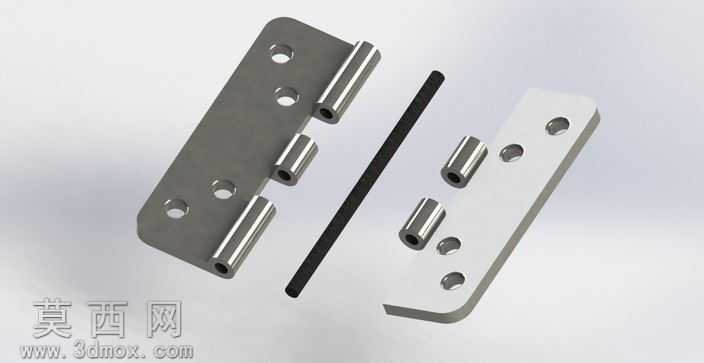

本款门铰链采用三维参数化建模完成整体结构设计，建模过程中严格遵循门窗五金件的通用装配规范，先以基准面定位确定两片合页页片的对称安装基准，分别绘制左右页片的轮廓草图，通过拉伸特征生成页片基础实体，再对页片边缘做倒圆角处理，避免安装使用过程中出现锐边划伤的安全隐患。页片上的安装孔采用线性阵列方式排布，孔位间距完全匹配常规室内木门、金属平开门的预装螺丝孔位标准，确保模型可直接对接实际生产加工的尺寸要求。中间的连接销轴部分单独建模，销轴直径与页片卷边的筒状结构内径做间隙配合设计，预留合理的转动公差，既保证铰链开合转动顺畅无卡滞，又避免间隙过大导致门体安装后出现晃动偏移的问题。材质渲染阶段，分别为左右页片赋予哑光磨砂不锈钢与亮面镀铬金属材质，还原不同表面处理工艺下的五金件真实质感，销轴部分做发黑防锈处理的材质表现，中间的黑色耐磨衬套采用橡胶材质渲染，模拟实际产品中衬套缓冲降噪、减少金属磨损的功能。结构设计上采用可拆卸式的分体结构，无需额外工具即可将销轴抽出完成门体的快速拆装，相比传统一体式铰链更便于后期门体的维护与更换。建模过程中对所有活动配合面做了干涉检查，验证0-180度开合角度内所有零部件无碰撞干涉，卷边筒的同轴度公差控制在合理范围内，保证转动过程中受力均匀，延长铰链的实际使用寿命。整体模型结构完整，细节还原度高，既可以作为门窗五金设计的参考案例，也可直接用于相关产品的结构优化与生产打样验证。
