板体切口成型连杆铰接运动机构

项目分类:通用机械零部件 发布时间:2022-01-04 ID:484808
  • 板体切口成型连杆铰接运动机构
  • 板体切口成型连杆铰接运动机构
  • 板体切口成型连杆铰接运动机构

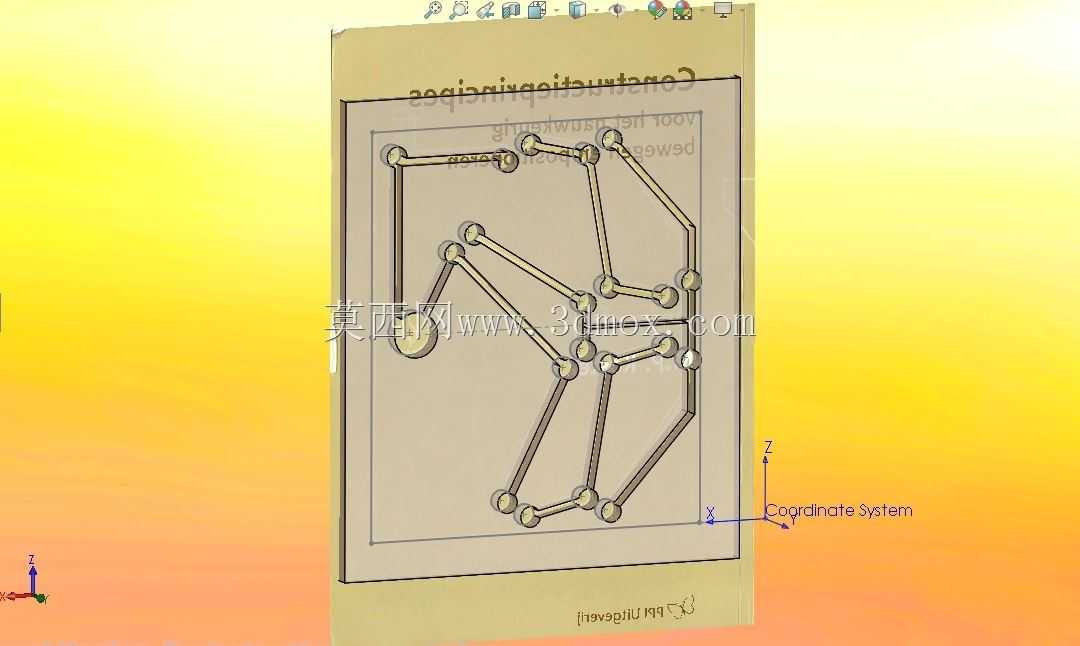

  这类依托板件自身切口成型的连杆铰接机构,最早常见于精密微动平台、柔性夹持末端的结构设计中,区别于传统独立杆件拼接的连杆结构,它直接在整块板材上通过线切割、激光精密切割加工出预设的切口轮廓,让板体被切口分割出的各段区域自然形成连杆与铰接副,省去了额外的销轴、衬套等装配零件,从根源上消除了铰接副的装配间隙、摩擦损耗问题,在需要微米级重复定位精度的微动工况下优势十分明显。

  从实际应用场景来看,这类结构常被用在半导体封装设备的探针调整机构、微型光学镜头的对焦驱动组件、小行程精密位移台的传动环节中,也有部分设计将其用在柔性夹具的自适应夹持端,依靠板体自身的弹性变形实现对异形微小零件的贴合夹持,不会像刚性铰接机构那样因为间隙累积出现夹持定位偏差。

  设计这类机构时,首先要明确目标运动轨迹的输入输出关系,先确定固定端的约束位置——也就是图中板体上方两个紫色箭头标注的固定安装点,这两个点是整个机构的安装基准,需要和设备的安装基面完全贴合,安装孔的位置公差通常要控制在±0.02mm以内,避免安装约束偏差导致实际运动轨迹和仿真结果出现偏移。之后根据需要的输出端行程、运动方向,反向推导各段连杆的轮廓形状与铰接点的分布位置,所有铰接位置都是依靠板体切口预留的薄壁柔性段实现转动,这些柔性段的宽度、圆弧过渡半径直接决定了机构的转动阻力、疲劳寿命,设计时要结合板材的弹性模量、屈服强度做校核,避免反复运动后柔性段出现塑性变形。

  整个机构的安装边界完全依托整块板件的外轮廓,不需要额外向外延伸安装结构,板件的厚度通常根据负载需求选择0.5mm到3mm之间的弹簧钢或者铝合金板材,外轮廓的长宽尺寸一般控制在100mm*150mm以内,属于紧凑型的传动结构,不需要预留传统连杆机构的销轴装配空间,整体结构非常扁平化,适合安装在空间受限的精密设备内部。

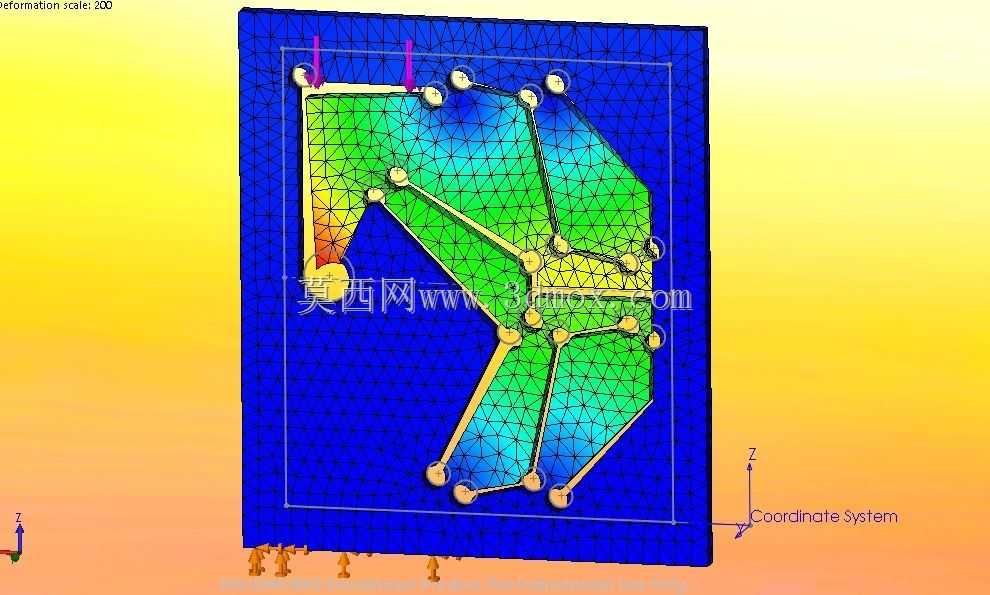

  从功能特性来看,这种一体化成型的板上机构没有任何可拆卸的活动连接件,不需要定期加注润滑脂维护,也不会出现传统铰接结构长期使用后销轴磨损、间隙变大的问题,运动过程中的迟滞误差极小。设计阶段通过有限元法对板体的运动变形做仿真分析,也就是图中展示的网格划分与应力云图结果,可以直观看到各段连杆在运动过程中的应力分布情况,重点校核铰接柔性段的最大应力是否在材料的许用疲劳应力范围内,同时验证输出端的运动轨迹是否符合设计预期,避免出现运动卡滞、应力集中导致的结构断裂问题。

  在实际加工环节,这类结构对切口的加工精度要求较高,通常采用慢走丝线切割或者飞秒激光切割工艺,保证切口边缘无毛刺、无热变形,尤其是铰接位置的薄壁段,尺寸偏差不能超过0.01mm,否则会直接影响机构的运动刚度与运动轨迹精度。安装时只需要将板体的固定端通过螺丝锁紧在设备基面上,输入端连接驱动源——通常是微型压电陶瓷驱动器或者小型音圈电机,就可以实现预设的运动输出,整体装配流程非常简便,不需要做铰接副的间隙调整,大幅降低了精密设备的装配调试难度。

  需要注意的是,这类结构的运动行程通常不会太大,一般输出端的直线行程在几毫米以内,转动角度在15度以内,适合小行程高精度的传动场景,如果需要大行程传动,还是需要搭配传统的刚性连杆机构使用。另外设计时要根据实际负载情况调整板材厚度与柔性铰接段的尺寸,负载越大,板材厚度需要相应增加,同时柔性段的过渡圆弧半径也要适当加大,避免应力集中导致结构损坏。
