L型折弯安装钣金支撑托架结构

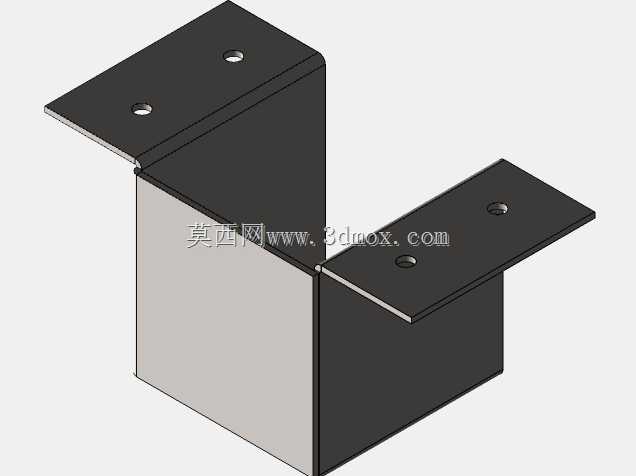

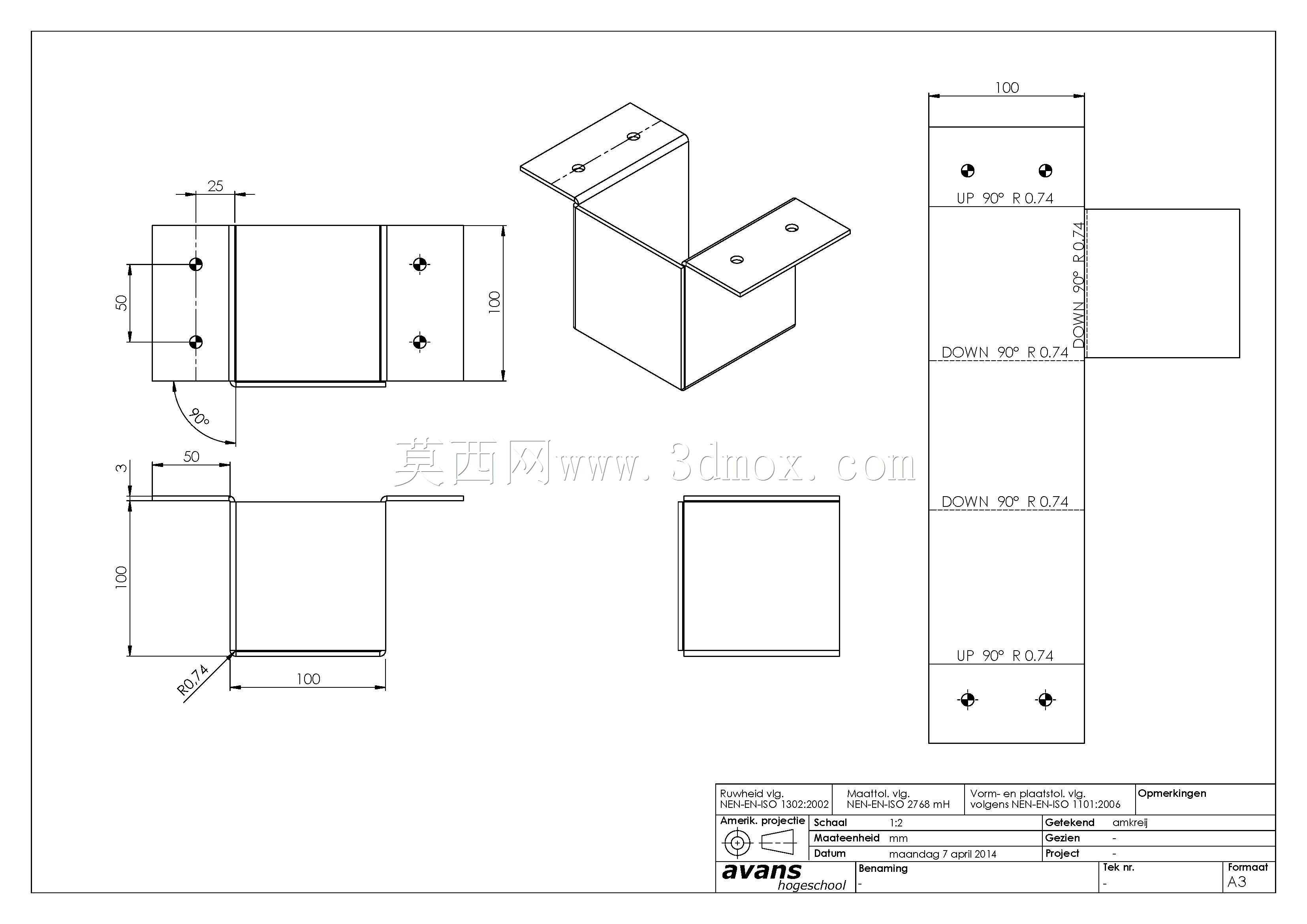

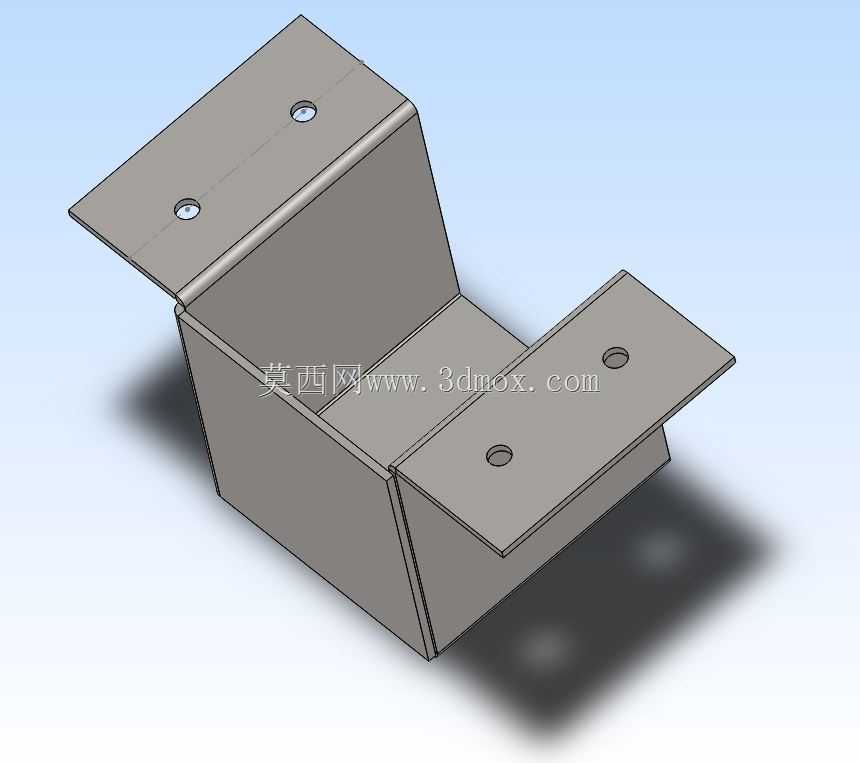

这类L型折弯钣金支架，多应用在轻型设备机架内部、生产线旁工装挂架、电气柜内元件安装、仓储货架侧挂附件等场景，核心作用是为横向布置的横梁、管线槽、小型传感器安装板提供可靠的承托与定位，替代传统的角码焊接结构，减少现场焊接的工序与热变形风险。从结构设计来看，整体采用等厚钣金板材经两次90°折弯成型，两个互相垂直的安装翼面分别承担不同功能：垂直翼面用于贴靠在竖向立柱或墙面基准上，水平翼面用于承托上方的横梁或待安装构件，折弯处设置了合理的内R角，既避免折弯过程中出现板材开裂，也能消除应力集中点，提升长期承重下的结构抗疲劳性能。尺寸设计上，各安装面的孔位均按照通用安装基准排布，两个翼面的有效安装长度均控制在100mm量级，翼面宽度为50mm，适配市面上常用的30系、40系铝型材横梁以及常规规格的方形钢管横梁，安装孔采用标准圆孔设计，适配M4、M5规格的紧固件，孔位边缘预留了足够的扳手操作空间，现场安装时无需额外扩孔或修配。设计过程中充分考虑了钣金加工的工艺性，所有折弯边的直边高度都满足板材最小折弯边要求，避免出现折弯压痕或成型不良的问题，翼面边缘做了微小的倒角处理，去除冲压剪切产生的毛刺，防止安装作业时划伤操作人员。在实际使用场景中，这类支架可根据安装位置的承重需求选择对应厚度的板材加工，单组支架可承载数十公斤的静载荷，多组配合使用时可满足更长横梁的承托需求，相比铸造成型的角座，这类钣金支架重量更轻，加工周期更短，表面可根据使用环境做镀锌、喷塑处理，适配潮湿、多粉尘等不同的工业现场环境，安装时仅需通过螺栓紧固即可完成装配，后期调整维护时拆卸也十分便捷，无需破坏原有安装基准面。结构上没有多余的冗余设计，所有成型特征都服务于安装固定与承托功能，折弯形成的直角结构自身具备足够的结构刚性，无需额外增加加强筋即可满足常规工况的使用要求，孔位的对称排布也让支架可以左右互换安装，减少现场安装时的零件区分工作量，降低装配出错的概率。
