传动系统用多铰接点位惰轮臂结构

　　在带传动、链传动以及齿轮啮合传动的布局设计中，惰轮臂是承担张紧轮、惰轮安装定位的核心承载构件，这类零件广泛出现在内燃机正时传动系统、工业输送线张紧机构、机床进给传动调整单元、农用机械动力传递路径中，核心作用是通过自身的铰接摆动特性，调整惰轮的空间位置，补偿传动件长期运行产生的磨损伸长量，维持传动副的合适张紧力，避免传动打滑、跳齿、啮合间隙过大带来的传动精度损失与冲击异响。

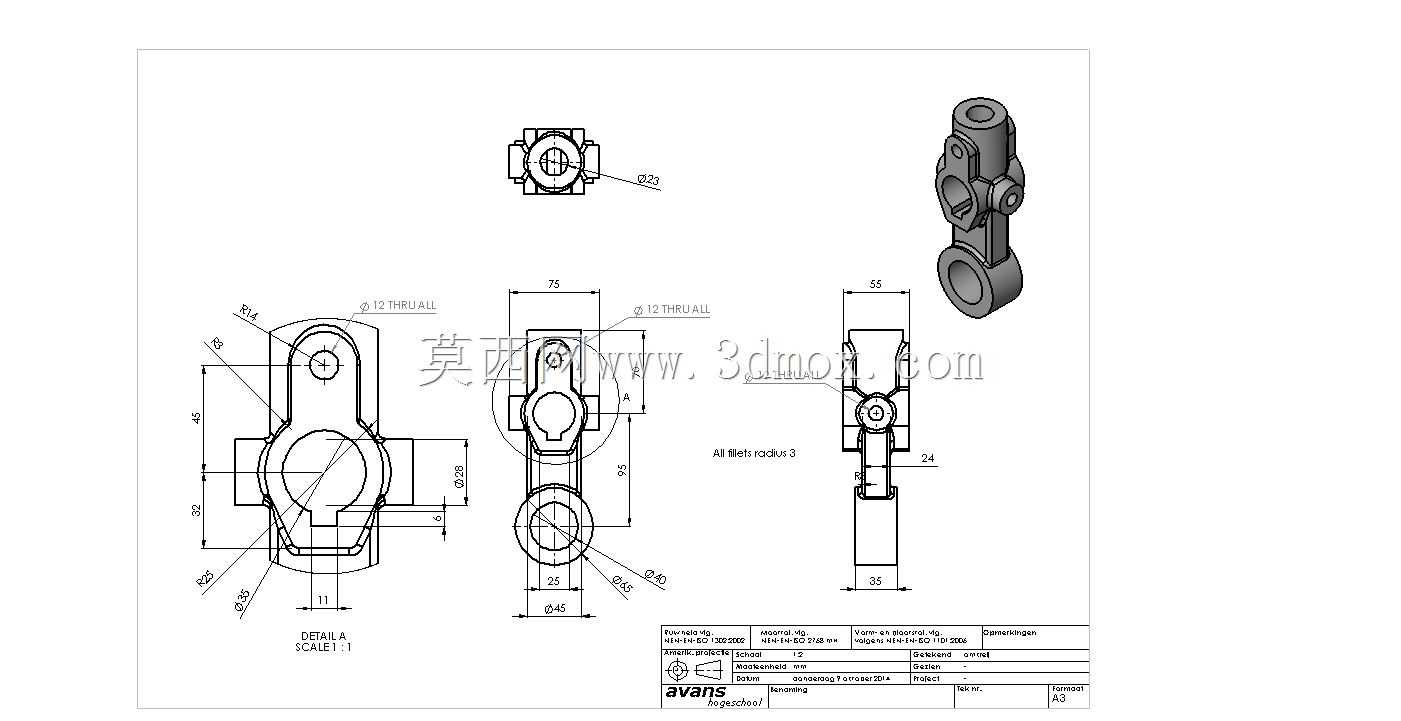

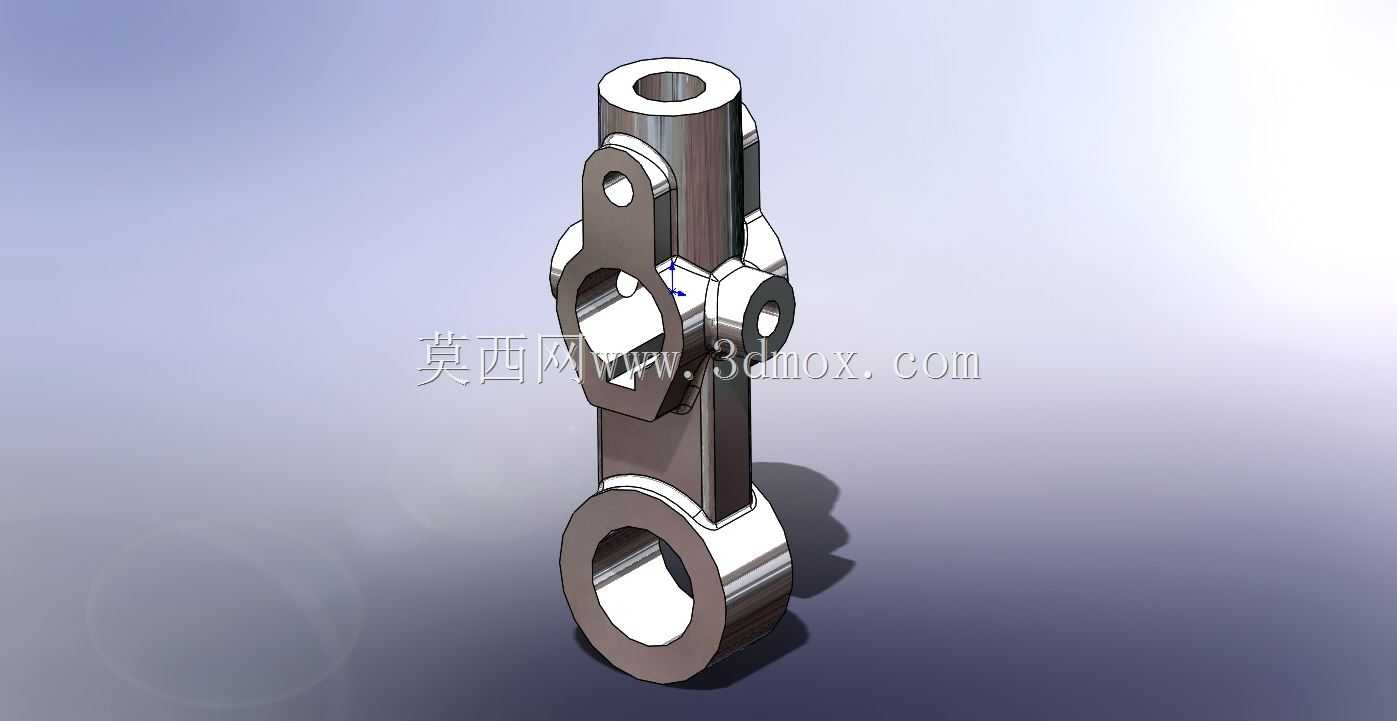

　　从结构设计逻辑来看，这款惰轮臂采用了多安装点位的一体化锻造式结构思路，主体为长条形变截面承载臂身，臂身两端分别设置大直径铰接安装孔，上端孔位用于铰接固定在设备的基体安装座上，作为整个惰轮臂的摆动回转支点，孔内预留了衬套安装的配合公差带，可根据使用场景选配铜基合金衬套或者滚针轴承，降低铰接点的转动摩擦阻力，同时承受摆动过程中的径向载荷。臂身下端的大直径孔位用于安装惰轮或者张紧轮组件，孔位的同轴度、端面垂直度公差直接决定了惰轮安装后的旋转精度，设计时针对该孔位提出了较高的形位公差要求，避免惰轮安装后出现偏摆，导致传动带/链的单侧异常磨损。

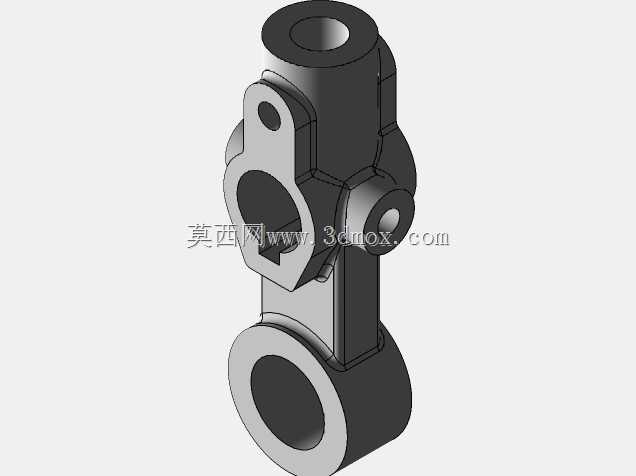

　　除了两端的主铰接孔外，臂身中部还设置了两处带通孔的凸台结构，一处用于连接张紧调节组件，比如张紧弹簧、调节螺杆的铰接端，通过调整该点位的施力大小，改变惰轮臂绕上端支点的摆角，实现张紧力的精准调节；另一处侧向凸台的小孔位用于安装限位传感组件或者锁止定位销，在部分需要固定张紧位置的工况下，可穿入定位销锁定惰轮臂的摆角，避免设备启停瞬间的冲击载荷导致惰轮臂大幅窜动。臂身的截面采用了工字形与矩形结合的变截面设计，在铰接孔、受力凸台位置做了局部加厚与圆角过渡处理，既保证了整体结构的抗弯、抗扭刚度，抵消传动过程中惰轮受到的径向载荷带来的臂身变形，又尽可能去除了非承载区域的多余材料，降低零件自身重量，减少摆动过程的惯性冲击。

　　从安装边界维度考量，这款惰轮臂的上端铰接孔中心到下端惰轮安装孔中心的中心距，是决定张紧调节行程的核心参数，设计时根据适配传动系统的中心距范围、传动件的允许伸长量确定了该尺寸，保证整个摆动行程范围内，惰轮与传动带/链的啮合包角处于合理区间，不会出现包角过小导致传动打滑，也不会出现张紧力过大导致传动件、轴承载荷激增的问题。侧向凸台的位置设置充分考虑了周边零部件的安装避让，摆角范围内不会与周边的壳体、轴类零件、管线产生运动干涉，所有孔位的端面都设计了凸台止口结构，安装时可与配合件的端面实现精准定位，无需额外调整安装姿态，降低装配难度。

　　实际工况应用中，这类惰轮臂需要长期承受交变载荷作用，传动过程中张紧力的波动、设备启停的冲击、传动件振动带来的载荷反复作用，都对零件的疲劳强度提出了较高要求，因此结构设计时在所有应力集中的孔边、凸台过渡位置都采用了大圆角过渡设计，避免锐角带来的应力集中，降低长期使用过程中出现疲劳裂纹的风险。零件的材质可选配45号钢调质处理或者球墨铸铁铸造，根据不同的载荷等级选择对应的毛坯工艺，重载工况下可采用锻钢件提升整体强度，轻载批量应用场景下可采用球铁铸件降低加工成本，所有配合孔位的表面粗糙度都控制在合理范围，保证衬套、轴承压装后的配合可靠性，非配合表面做氧化或者喷塑处理，提升户外工况下的防锈耐腐蚀能力。

　　在传动系统的维护环节，这类惰轮臂的铰接点是重点检查位置，设计时预留了润滑脂加注的通道空间，可定期向铰接孔内加注润滑脂，降低铰接副的磨损，延长零件使用寿命。整个结构没有复杂的异形曲面，加工工艺性良好，普通的铣削、钻削、镗削设备即可完成全部加工工序，无需特殊的定制刀具，适合批量生产加工，能够适配不同功率等级的传动系统张紧需求，在各类需要调整传动张紧力的机械结构中都能实现稳定可靠的支撑与调节作用。
