iPhoneX犀牛建模入门教学实操案例

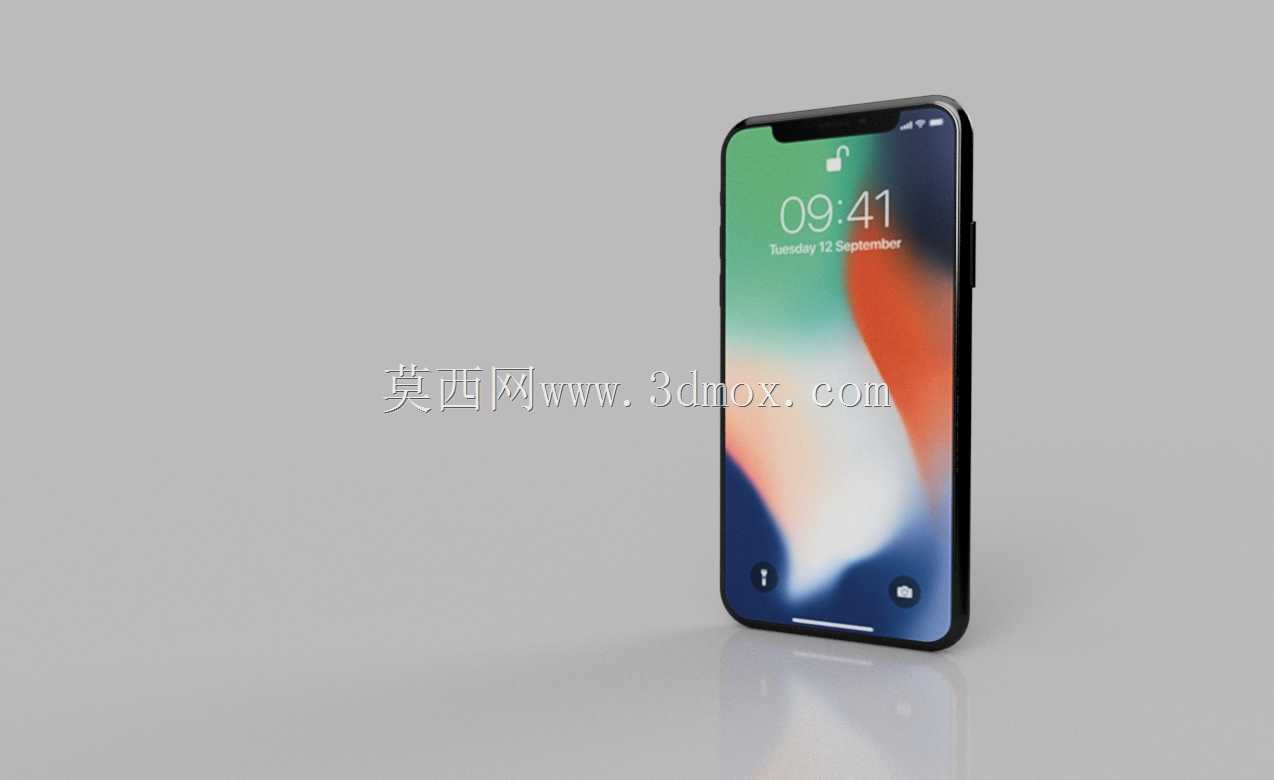

　　在消费电子结构设计领域，智能手机的外观曲面建模一直是初学者掌握三维造型逻辑的典型练习载体，本次以iPhoneX为原型的建模实操，核心是帮助入门者建立从二维参考到三维实体的完整建模思维，而非单纯复刻产品外形。实际建模过程中，首先要处理的是三视图蓝图的对位校准，这一步直接决定后续曲面的精度偏差，很多初学者容易忽略视图对齐的基准约束，往往在建模到中后段才发现正视图与侧视图的轮廓错位，导致整体曲面扭曲无法衔接。在三维视图中放置参考图时，需要先建立统一的世界坐标基准，将前视、侧视、顶视三张参考图分别锚定到对应基准平面，设置好统一的缩放比例，确保机身长度、宽度、厚度三个方向的尺寸在各视图中完全匹配，避免出现某一视图中机身轮廓偏长、另一视图中厚度超差的问题。

　　完成参考图对位后，机身主体的基础造型从二维轮廓线搭建开始，不同于规则机械零件的拉伸成型，手机这类消费电子产品的机身曲面是多段顺滑过渡的复合曲面，不能直接用单一线条拉伸成型。需要先提取机身外轮廓的关键特征点，包括四角的大圆角弧度、中框与前后盖板的衔接斜角、侧边按键的凸起边界，先绘制出各截面的二维形状，这里要注意线条的阶数设置，过高的阶数会导致后续曲面调整出现不可控的褶皱，过低的阶数则无法实现顺滑的光影过渡，一般基础轮廓线用3阶或4阶曲线即可满足需求，控制点数量尽量精简，每一个控制点都对应实际的曲面起伏特征，不要添加无意义的冗余控制点。

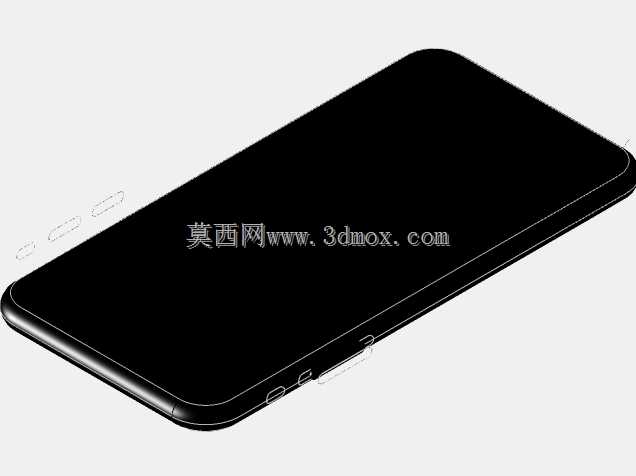

　　基础轮廓搭建完成后，简单扫掠是生成机身基础曲面的核心步骤，扫掠过程中要注意截面线与路径线的垂直约束，很多初学者扫掠出来的曲面会出现局部扭曲，本质是截面线在沿路径移动时没有保持与路径法向的对齐，需要在扫掠命令中调整对齐选项，确保各位置截面的朝向符合机身实际的曲面走向。生成基础曲面后，修剪选项的使用是处理细节特征的关键，比如机身顶部的刘海开槽、侧边按键的凹槽、底部的扬声器开孔，这些特征都不能直接在曲面上硬切，需要先做出对应特征的切割曲面，保证切割后的边缘依然保持顺滑的曲率过渡，避免出现锐边或者曲面破面。

　　从实际应用场景来看，这类消费电子的建模练习，本质是训练工程师对自由曲面的把控能力，这种能力不止用于手机建模，在后续做智能穿戴设备、小家电、车载内饰件等带曲面外观的产品设计时，这套建模逻辑完全通用。建模过程中要时刻关注外形尺寸的边界约束，iPhoneX的机身尺寸是行业内经典的全面屏手机基准尺寸，建模时要保证机身长度、宽度、厚度的比例符合实际握持的人机工程要求，中框的弧度要贴合手掌握持时的接触角度，不能为了曲面顺滑随意调整弧度大小，导致最终模型偏离实际产品的使用边界。

　　很多初学者在建模时容易陷入“为了好看而改曲面”的误区，忽略产品本身的功能约束，比如刘海区域的开槽边界，要对应前置摄像头、听筒、传感器的实际安装空间，不能为了曲面顺滑把开槽区域做的过小，导致后续内部结构件无法排布；侧边按键的凸起高度要符合按压的人机交互要求，凸起过高容易误触，过低则按压手感差，这些细节都需要在建模阶段就考虑到实际的使用需求，而不是单纯做一个外观好看的空壳。

　　在曲面衔接的处理上，中框与前后玻璃盖板的衔接位置是建模的难点，这里是一个很小的R角过渡，但是直接倒圆角很容易出现曲面断裂，需要先把中框曲面和盖板曲面的衔接边界做曲率连续的匹配，再用混接曲面生成过渡段，保证过渡位置的光影反射是连续顺滑的，不会出现明显的棱线。另外机身底部的开孔排列，要注意开孔的间距和大小统一，阵列时要沿着底部曲面的弧度方向阵列，不能用平面阵列再投影，否则会出现开孔大小不一、边缘变形的问题。

　　整个建模流程从基准搭建到细节处理，每一步都要养成及时检查的习惯，每完成一个大的曲面特征，就切换到曲率分析工具检查曲面的曲率变化，有没有出现局部的曲率突变或者反凹点，发现问题及时调整对应的控制点，不要等到所有特征都做完再回头修改，那时候会因为特征之间的父子关系牵连，导致修改工作量成倍增加。对于入门者来说，不需要追求一次就做出完美的曲面，重点是理解每一步操作背后的逻辑，比如为什么要这么放参考图、为什么线条要控制在这个阶数、为什么修剪的时候要保留这个方向的曲面，把这些逻辑搞懂，后续遇到其他同类曲面产品时，就能独立梳理出建模思路，而不是照着教程步骤死记硬背。
