JBL便携蓝牙音箱外观结构建模参考

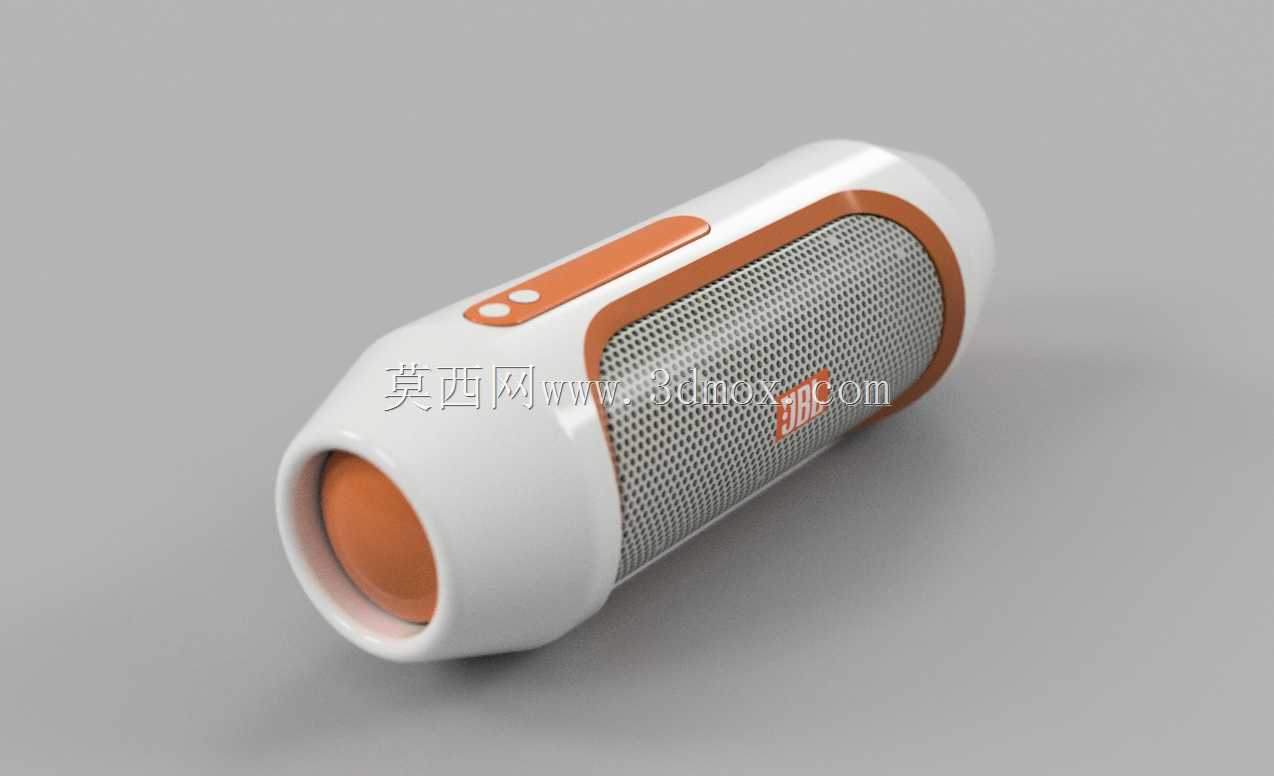

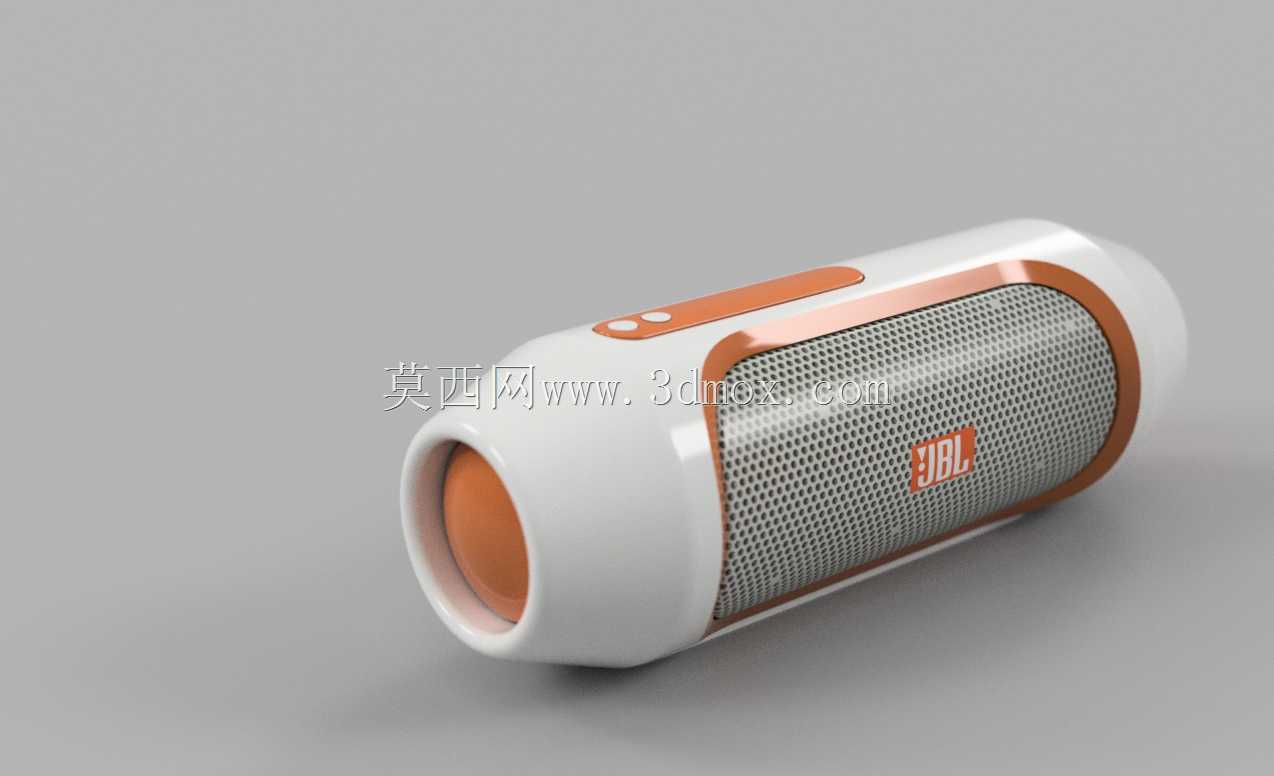

　　这类便携蓝牙扬声器的三维建模，核心要先锚定户外随身使用的场景边界，日常使用中用户会将其放置在背包侧袋、自行车水壶架、露营桌面等位置，所以整体轮廓做了两端圆弧收窄的圆柱类造型，没有尖锐棱角，避免剐蹭背包面料或是磕碰其他随身物品，握持时也能贴合手掌弧度，单手持握移动不会有硌手的问题。从结构设计逻辑来看，建模时优先处理发声单元的安装边界，正面的金属网罩区域要预留出扬声器振膜的装配间隙，网罩采用0.8mm孔径的冲孔网结构，建模时要注意网孔的均匀排布，边缘做包胶压合的限位结构，保证网罩和壳体装配后没有凸起缝隙，同时能阻挡日常使用中的灰尘、泼溅水进入腔体内部，适配户外使用的复杂环境。两端的被动辐射器位置做了内凹的圆弧造型，

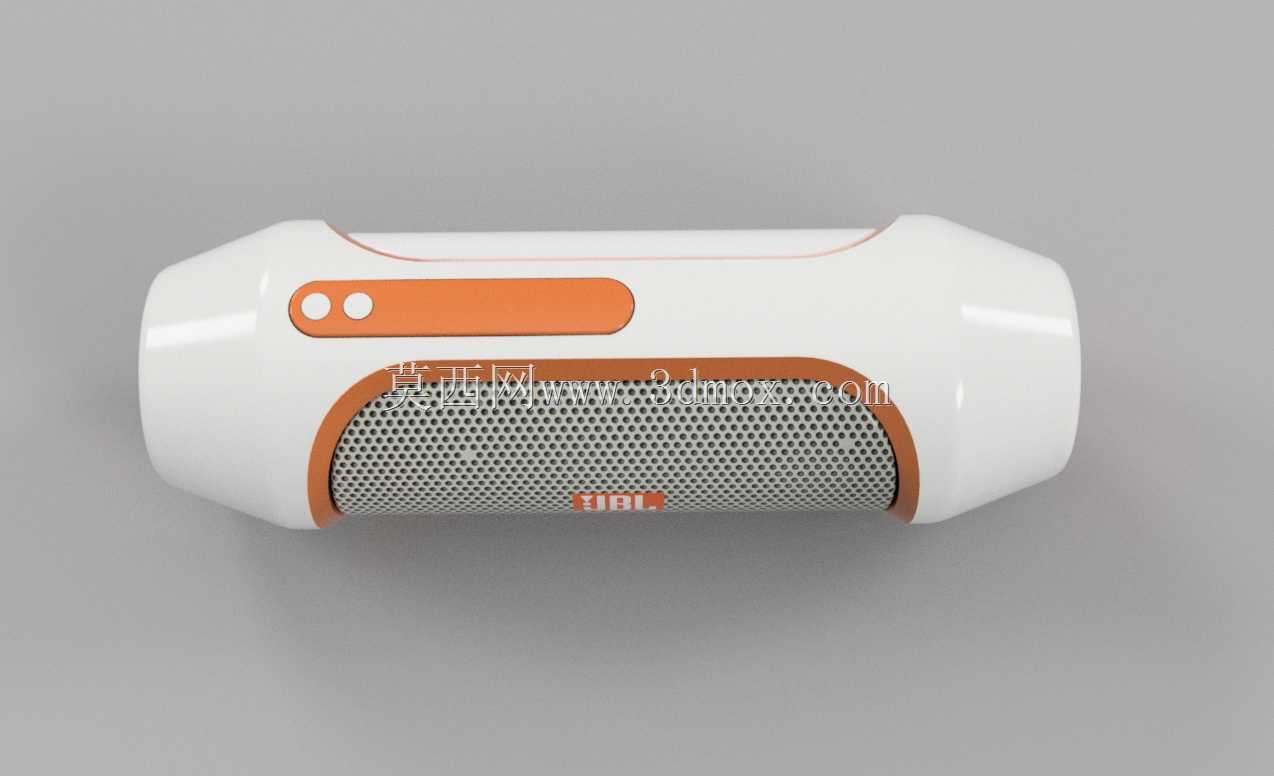

　　一方面是避免放置时辐射器直接接触桌面造成声音闷堵，另一方面内凹结构可以形成一定的声学腔体导向空间，提升低频发声的效果，建模时要注意辐射器和壳体的配合公差，预留0.15mm的装配间隙，保证后期打样时辐射器可以顺利卡入壳体卡槽，不会出现装配过紧压坏振膜或是过松产生异响的问题。顶部的按键区域做了略微凸起的一体化硅胶按键设计，和壳体的橙色装饰条做同色处理，建模时要注意按键的行程空间预留，按键下方的PCB板安装位要和壳体内部的筋位对齐，保证按键按压时不会出现偏位卡滞的问题，按键表面做细微的防滑凸点，方便用户盲操作时能快速识别按键位置。壳体的主色调采用白橙撞色设计，白色主体部分做哑光磨砂质感，避免日常使用留下指纹划痕，

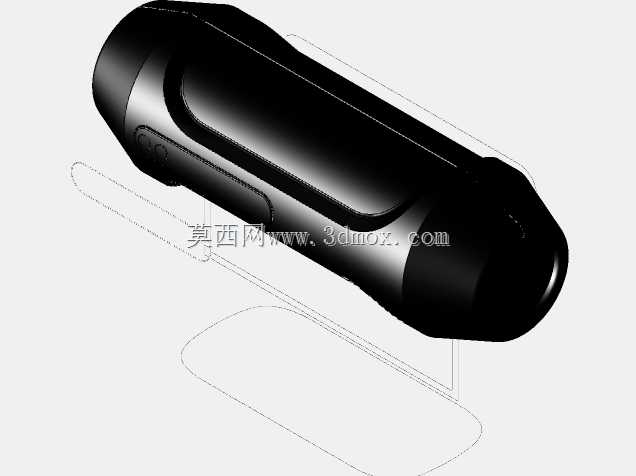

　　橙色装饰条沿着网罩边缘和顶部按键区域环绕布置，既可以提升产品的视觉辨识度，也能作为壳体上下盖的装配装饰遮缝条，建模时要注意装饰条的卡扣位置排布，沿着壳体周向均匀布置6个卡扣位，保证上下盖扣合后缝隙均匀，没有段差。从尺寸边界来看，整体长度控制在180mm左右，最大直径68mm，这个尺寸刚好可以适配绝大多数常规背包的侧袋尺寸，重量控制在300g上下，长时间手持也不会有明显的负重感。建模过程中用到的旋转、混合、圆弧过渡、圆角处理、修剪、挤出等操作，都是消费电子外观结构建模的高频基础操作，旋转特征主要用来生成两端的圆弧端盖和主体圆柱基础轮廓，混合特征用来处理装饰条和主体壳体之间的顺滑过渡面，避免出现生硬的折角影响握持手感，

　　圆角处理要根据不同位置的装配需求调整圆角半径，人手经常接触的边缘位置做R3-R5的大圆角，内部装配筋位的边缘做R0.5的小圆角避免应力集中，修剪特征主要用来处理网罩安装位、按键开孔、辐射器安装位的轮廓边界，挤出特征用来生成内部的装配筋位、卡扣结构、PCB板安装柱等内部结构。这类便携音箱的建模还要考虑后期拆件的可行性，上下壳体的分模线要设置在视觉不明显的位置，沿着装饰条的边缘布置，避免分模线外露影响外观质感，所有的卡扣结构都要做拔模斜度处理，拔模角度设置在1.5度左右，保证注塑生产时可以顺利脱模。内部的腔体结构要做密封处理，建模时要预留出声腔的密封胶圈安装槽，胶圈采用1.2mm线径的硅胶圈，安装槽的深度设置为1mm，保证上下盖扣合后胶圈有0.2mm的压缩量，实现IPX5级别的防水能力，应对户外使用时的突发降雨或是泼溅情况。电池仓的位置设置在腔体的下半部分，靠近底部的位置，一方面可以降低产品的重心，放置在桌面时更加稳定不容易倾倒，另一方面可以平衡扬声器单元的重量，让产品整体的重量分布更加均匀，手持时不会出现头重脚轻的问题。USB充电口和AUX音频接口设置在端盖的隐藏位置，配有硅胶防尘塞，建模时要注意防尘塞和接口开孔的配合间隙，保证防尘塞塞入后和端盖表面齐平，没有凸起凹陷，同时要预留防尘塞的连接带位置，避免防尘塞丢失。
