乘用车改装款双色辐条带踏面车轮结构

　　这款带踏面的车轮结构，主要面向民用乘用车改装场景，同时也可适配小型低速电动车辆的行走系统，作为整车与地面直接接触的核心承载部件，其设计需要同时兼顾承载性能、行驶抓地力与外观视觉效果。从实际使用场景来看，这类车轮多用于城市铺装路面行驶的乘用车辆，日常行驶过程中需要承受整车垂直载荷，同时传递驱动、制动扭矩，还要缓冲路面颠簸带来的冲击，因此结构设计上需要平衡多维度的性能需求。

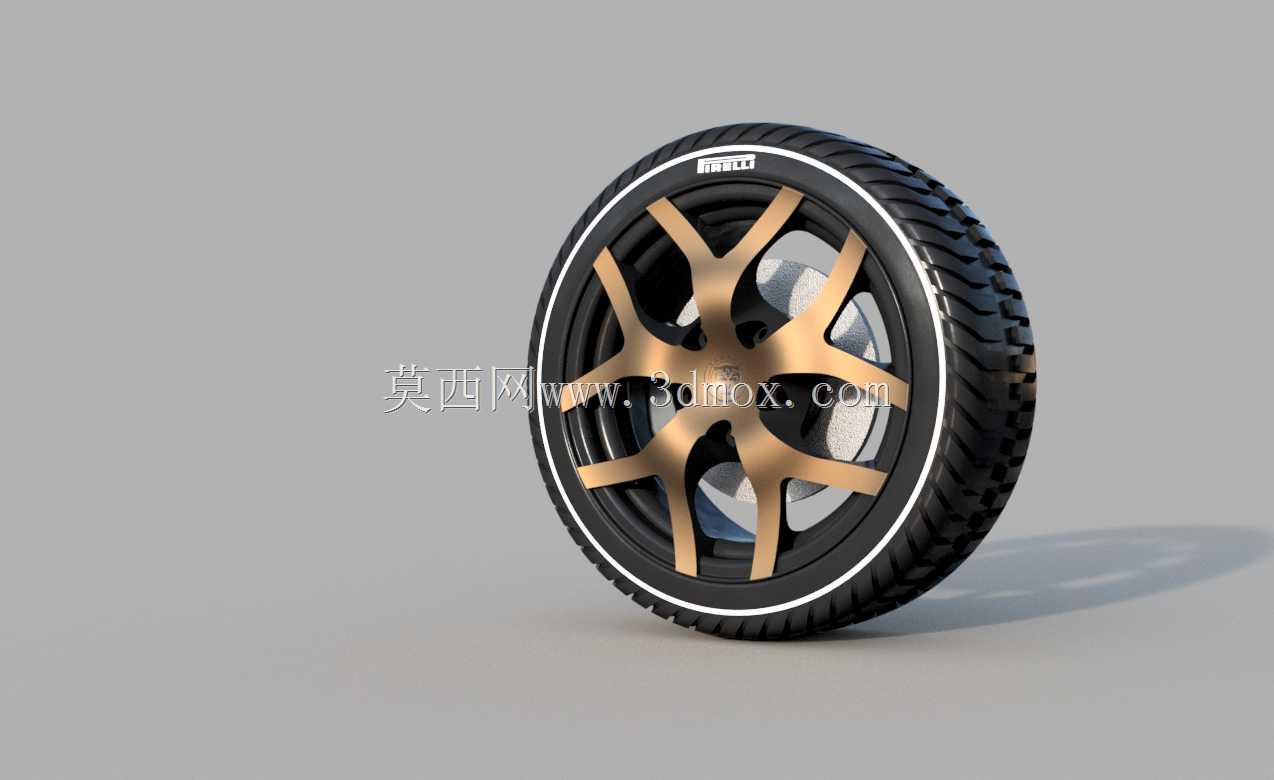

　　设计过程中首先确定的是轮胎与轮毂的配合边界，轮胎采用带完整胎面花纹的橡胶结构，胎面设置连续的排水沟槽与块状抓地花纹，在干燥铺装路面可以提供足够的接地摩擦力，雨天行驶时也能通过沟槽快速排走胎面与路面之间的积水，避免水滑现象提升行驶安全性。胎侧设置有白色装饰圈，兼顾外观辨识度的同时，也能在轻微刮蹭路沿时保护轮毂边缘不受损伤。轮毂部分采用多辐条分叉式结构，五组主辐条从中心安装座向外延伸至轮辋边缘，每组辐条做双色分色处理，金属古铜色的辐条主体搭配黑色的凹陷结构，在视觉上降低轮毂的厚重感，同时辐条的等距分布可以保证旋转过程中的动平衡性能，避免高速行驶时出现方向盘抖动的问题。

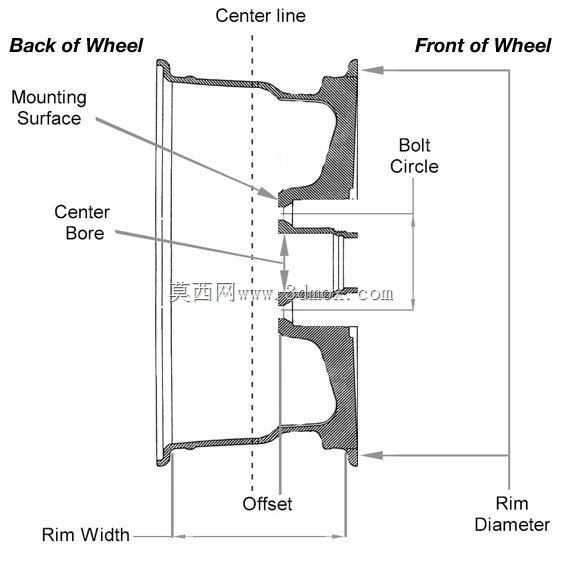

　　从安装匹配维度来看，轮毂中心设置有与车辆轴头匹配的定位孔，周围均匀分布螺栓安装孔，孔位参数需要匹配对应车型的孔距与中心孔尺寸，安装时可以通过轴头定位保证轮毂与车轴的同轴度，螺栓按照规定扭矩锁紧后，即可实现车轮与转向节/后桥的可靠连接。轮辋部分采用标准的深槽式结构，与轮胎胎圈的配合尺寸符合乘用车轮辋的通用规范，轮胎充气后胎圈可以紧密贴合在轮辋的胎圈座上，保证高速旋转时不会出现轮胎脱圈的风险。轮辋边缘的凸峰结构可以在轮胎气压不足时，限制胎圈向轮辋槽内滑动，避免轮胎脱离轮辋引发安全事故。

　　结构强度设计上，辐条的截面采用渐变厚度设计，靠近中心安装座的位置厚度更大，能够承受更大的弯矩载荷，向轮辋延伸的过程中厚度逐渐收窄，在保证整体强度的前提下降低轮毂的整体重量，减少非簧载质量，提升车辆的悬挂响应性能。轮毂背面设置有均匀分布的减重槽，在不降低结构刚性的前提下进一步控制重量，同时也能为刹车系统提供足够的散热空间，车辆连续制动时，刹车卡钳与刹车盘产生的热量可以通过轮毂辐条之间的空隙快速散出，避免刹车热衰减影响制动性能。

　　实际建模过程中，轮胎部分需要先构建胎面的基础曲面，通过阵列、布尔运算的方式加工出胎面的花纹沟槽与侧壁标识，胎侧的文字标识采用凸起结构，还原真实轮胎的标识特征。轮毂部分先绘制中心安装座的截面轮廓，通过旋转命令生成基础基体，再绘制单根辐条的截面形状，通过拉伸、放样生成单根辐条结构后，按照圆周阵列生成全部辐条，最后对所有棱边做圆角处理，避免应力集中，同时还原金属加工后的光滑过渡效果。轮辋部分通过旋转生成基础轮廓后，与辐条、中心座做布尔合并，最后对不同表面做分色材质处理，古铜色金属面做拉丝质感，黑色部分做哑光磨砂质感，轮胎部分做橡胶的哑光粗糙质感，还原真实部件的视觉效果。

　　从使用适配性来看，这款车轮的踏面宽度、轮辋直径参数可以适配17-19寸的改装需求，对应不同扁平比的轮胎，可以满足不同用户对操控性能与乘坐舒适性的平衡需求，偏向操控的用户可以选择更低扁平比的轮胎搭配大尺寸轮毂，提升过弯时的侧向支撑性，偏向舒适性的用户可以选择更高扁平比的轮胎，提升对路面颠簸的过滤效果。整体结构的安装边界与同尺寸原厂车轮保持一致，不需要对车辆的悬挂、刹车部件做额外改装即可直接安装替换，降低改装的门槛与成本。
