民用四旋翼航拍无人机外观结构设计方案

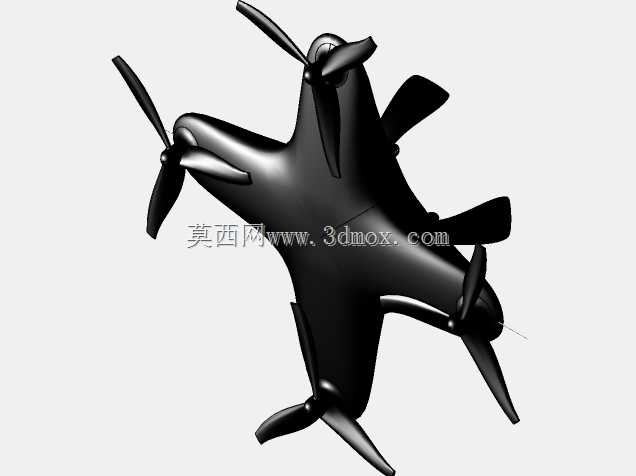

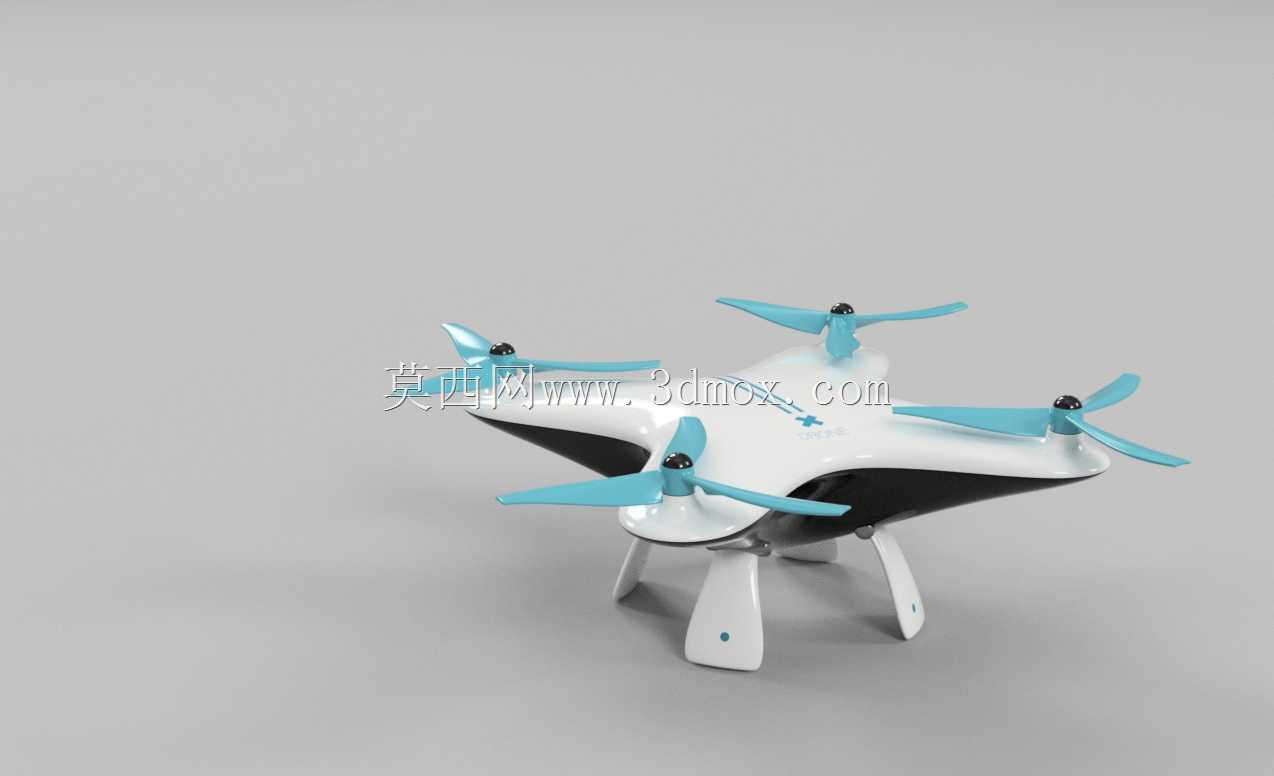

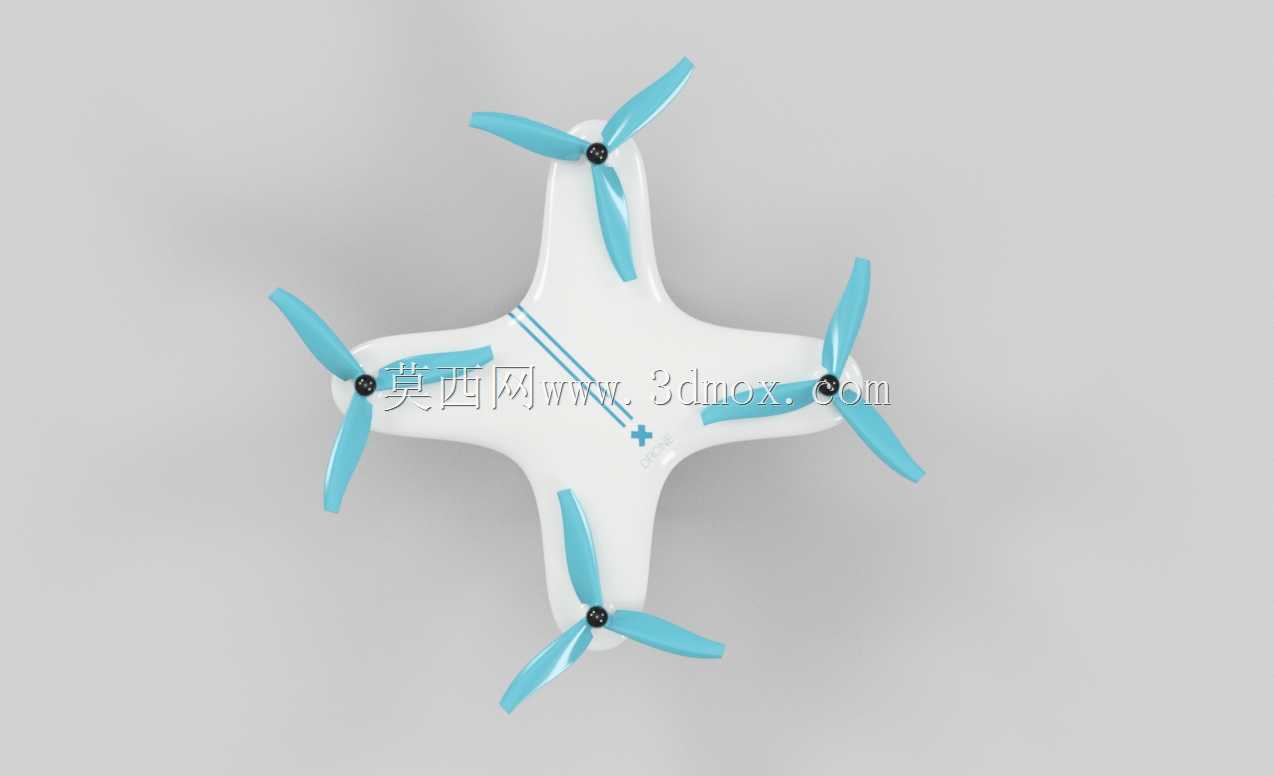

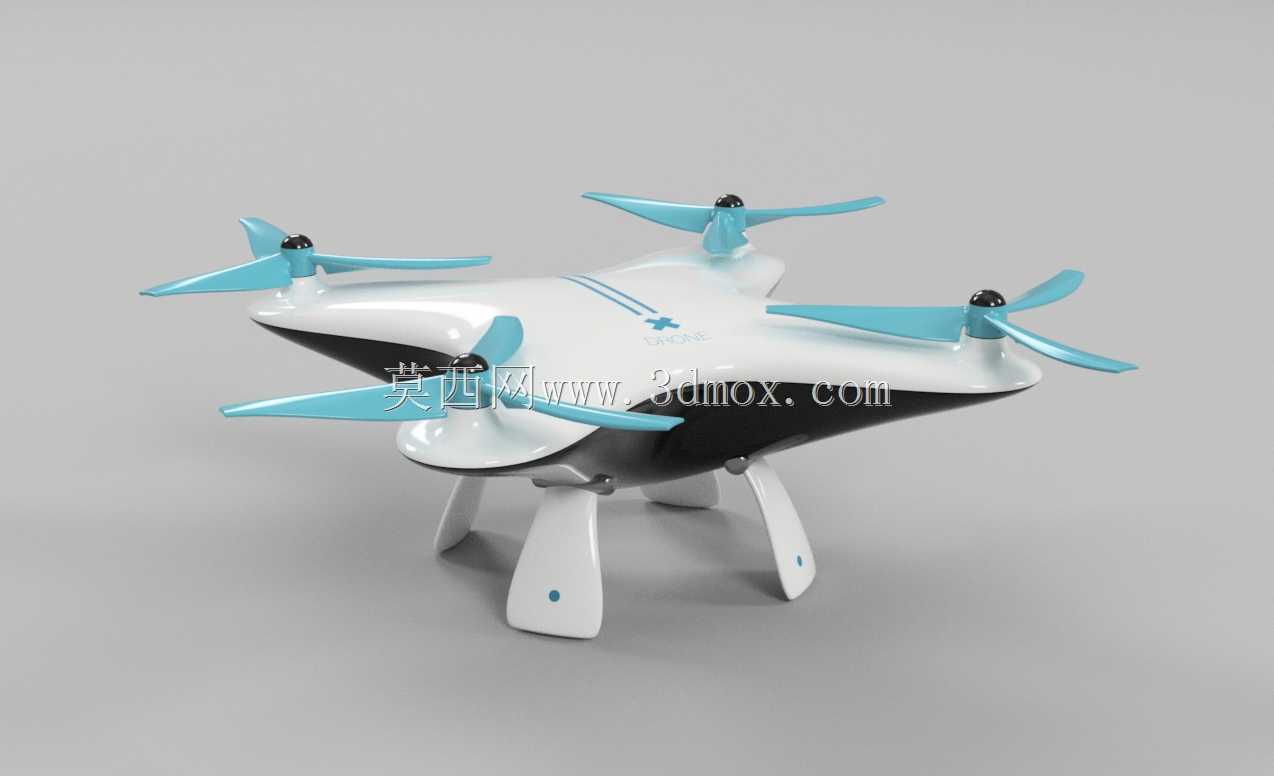

　　这款四旋翼飞行器的结构设计，首先围绕民用航拍场景的实际使用需求展开，日常作业中需要兼顾低空低速飞行稳定性、便携性与外观辨识度，因此整体壳体采用一体化流线型曲面设计，上壳曲面从中心主控舱向四个机臂方向平滑过渡，既能够降低低空飞行时的风阻系数，也能避免直角结构在收纳、携带过程中出现磕碰剐蹭的问题。四个机臂与中心壳体采用一体化融合设计，没有额外的拼接接缝，既提升了整体结构强度，也减少了飞行过程中接缝处产生的紊流干扰，每个机臂末端的电机安装座预留了标准的无刷电机安装孔位，安装边界匹配市面上主流的22系列、23系列航拍无人机无刷电机，旋翼采用快拆式安装结构设计，日常收纳时可以快速拆卸旋翼，减少整体收纳尺寸，

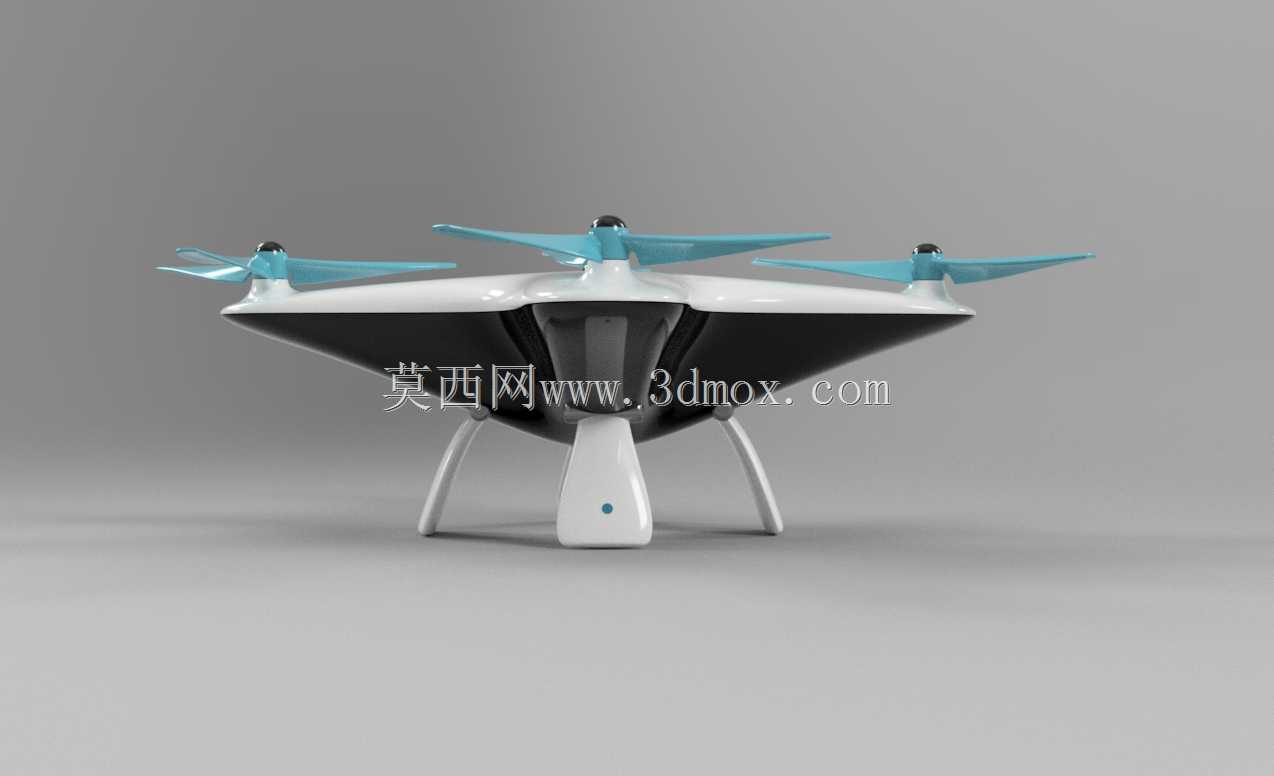

　　旋翼旋转平面与起落架底部的垂直距离经过反复校核，能够保证旋翼在最大倾斜角度飞行时不会触碰到地面或者周边障碍物，避免飞行过程中出现射桨、打桨的故障。起落架采用两点式支撑结构，两个支撑脚分别布置在机身前后方向的中轴线上，支撑脚底部做了加宽防滑处理，落地时的支撑跨度经过计算，能够在3级侧风环境下保证降落时机身不会侧翻，支撑脚与机身下壳的连接位置做了局部加厚处理，内部预留了加强筋安装位，能够承受降落时的冲击载荷，同时起落架的高度预留了足够的云台安装空间，机身底部中心位置可以挂载两轴或者三轴增稳云台，不会在起飞、降落过程中让云台镜头碰到地面。机身内部的舱室划分也围绕实际功能布局展开，中心位置是飞控主板的安装舱，

　　周边四个方向分别预留了电调的安装位，电池舱布置在机身重心位置，采用抽拉式安装结构，能够快速更换电池，电池舱的尺寸边界匹配主流的3S、4S锂聚合物电池，舱盖做了卡扣式固定设计，飞行过程中不会因为振动出现松脱。机身表面的曲面设计除了气动需求之外，也兼顾了生产工艺的可行性，壳体壁厚均匀控制在1.5mm到2mm之间，拔模角度统一设置为1.5度，既适合注塑工艺批量生产，也能够通过3D打印快速制作手板验证结构。机臂部分的内部做了镂空加强筋设计，在保证结构强度的前提下尽可能降低机身自重，提升续航时间，每个机臂的走线槽都布置在壳体内部，电源线、信号线从中心舱沿着机臂内部走到电机安装座，不会有线路外露，既避免飞行过程中线路被气流吹动产生干扰，

　　也提升了整体外观的整洁度。从实际使用场景来看，这款飞行器既可以满足普通消费者的日常航拍、休闲飞行需求，也可以通过更换搭载模块，适配小型园区巡检、农田长势巡查、活动现场低空拍摄等轻量化作业场景，整体起飞重量控制在1.2kg以内，符合民用轻型无人机的管理要求，不需要额外的复杂报备流程就可以在合规空域飞行。飞行控制相关的传感器安装位布置在机身中心舱的最上方，远离电机、电调的电磁干扰区域，GPS天线的安装位置预留了足够的净空区域，不会被机身金属结构遮挡信号，机身前部预留了前置摄像头或者避障传感器的安装孔位，可以根据需求加装视觉避障模块，提升低空飞行时的安全性。旋翼的选型匹配整体起飞重量，单旋翼拉力预留了1.5倍的安全系数，即使单个电机出现故障，剩余三个旋翼也能够维持机身姿态平稳迫降，降低坠机风险。机身外壳的分模线设计在机身侧面的中线上，合模后不会在外观正面留下明显的合模痕迹，表面可以做哑光或者亮面的表面处理，适配不同的外观配色需求。起落架的支撑脚采用弧形过渡设计，既能够分散降落时的冲击力，也不会在意外剐蹭时出现尖锐的棱角，提升使用过程中的安全性。整体结构没有采用复杂的折叠机构，一方面是为了提升结构可靠性，减少活动连接部件的磨损间隙，避免长期使用后出现机臂松动影响飞行精度的问题，另一方面也降低了生产装配的复杂度，能够有效控制生产成本，更适合面向入门级消费市场的产品定位。
