拖车连接用插头固定支架结构设计

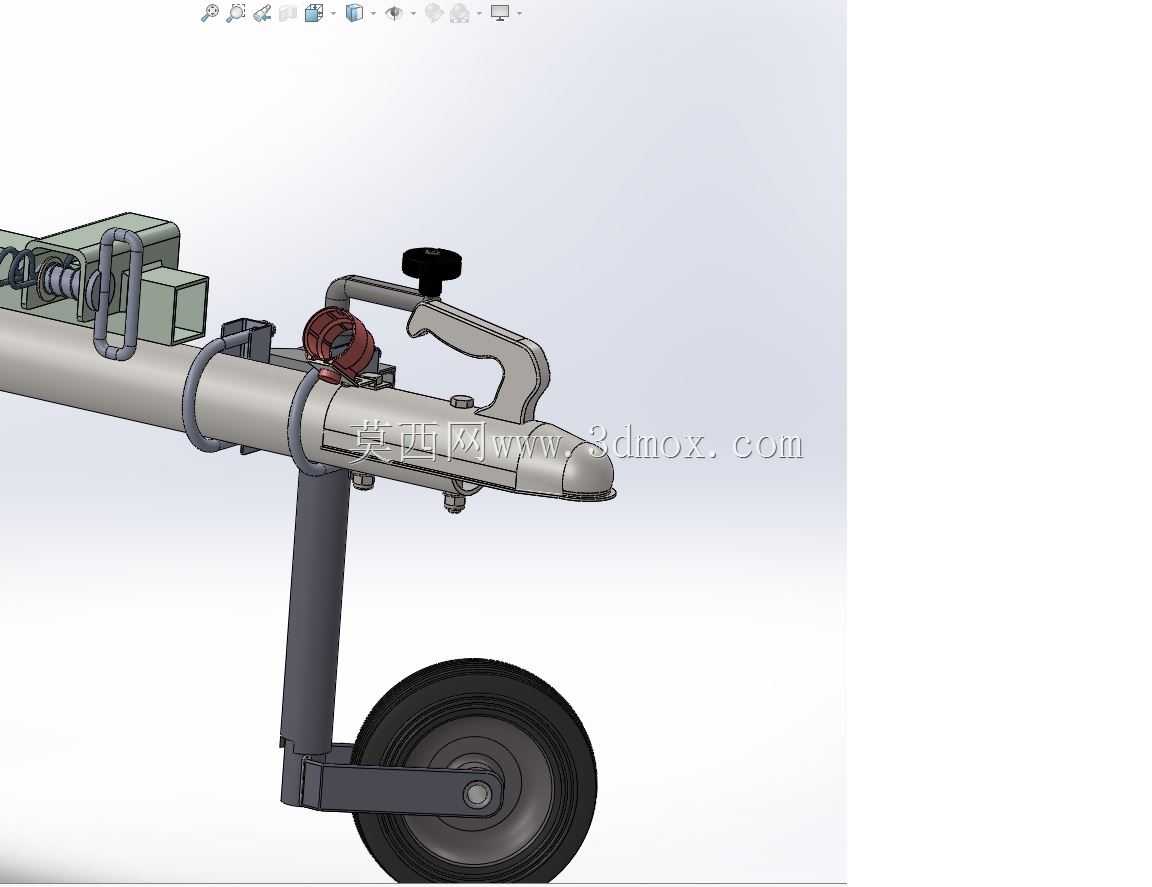

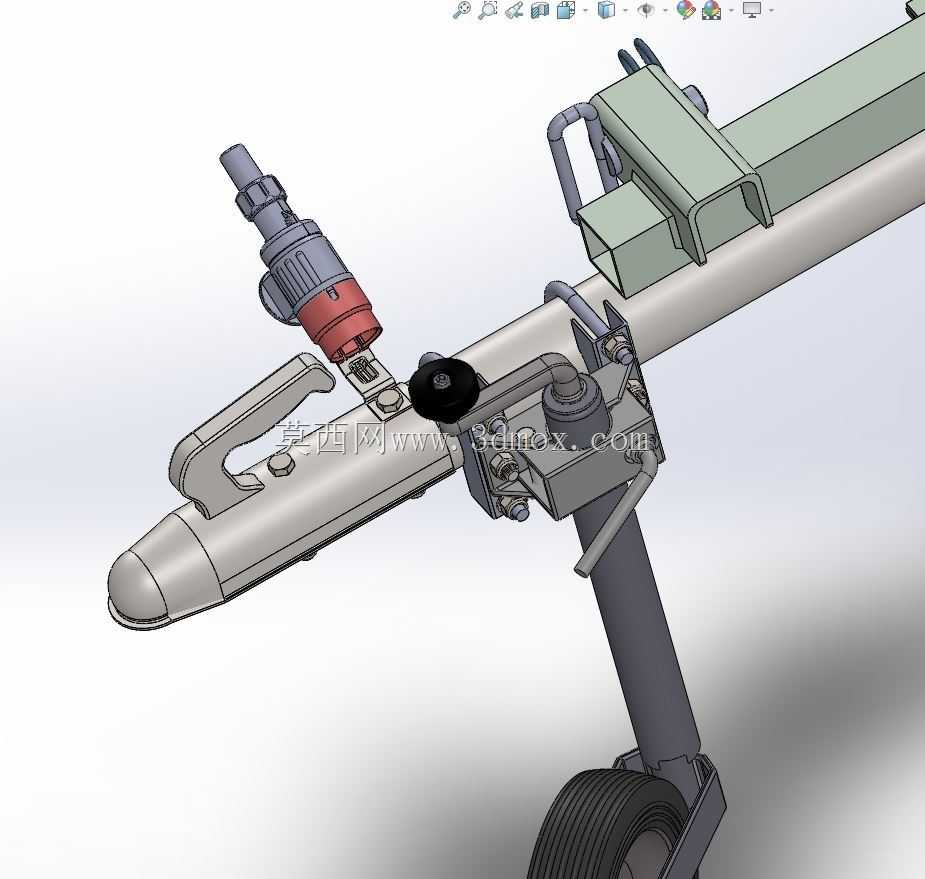

　　在道路拖挂运输场景中，挂车与牵引车之间的电信号连接可靠性直接影响行车安全，无论是货运挂车、旅居拖挂房车还是小型农用拖斗，都需要通过多芯插头实现刹车灯、转向灯、示宽灯甚至倒车影像、电刹信号的传输，而插头在车辆行驶过程中如果没有可靠固定，很容易随线束晃动垂落，被路面凸起剐蹭、被车轮卷带，或是在未连接状态下随意晃荡导致插针氧化、线束断裂，这类故障在长途拖行、非铺装路面行驶场景中尤为常见，不少拖挂车辆的电路故障都源于插头固定结构的缺失或失效。这款固定支架正是针对这一实际工程痛点设计，核心作用是在拖车舌的安装位置为7芯、13芯两种主流规格的拖车信号插头提供稳定的承载与固定位点，让插头在未与牵引车连接时能够被稳妥收纳，

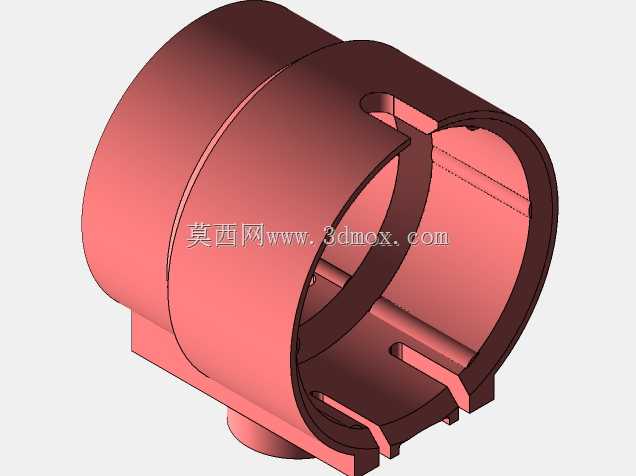

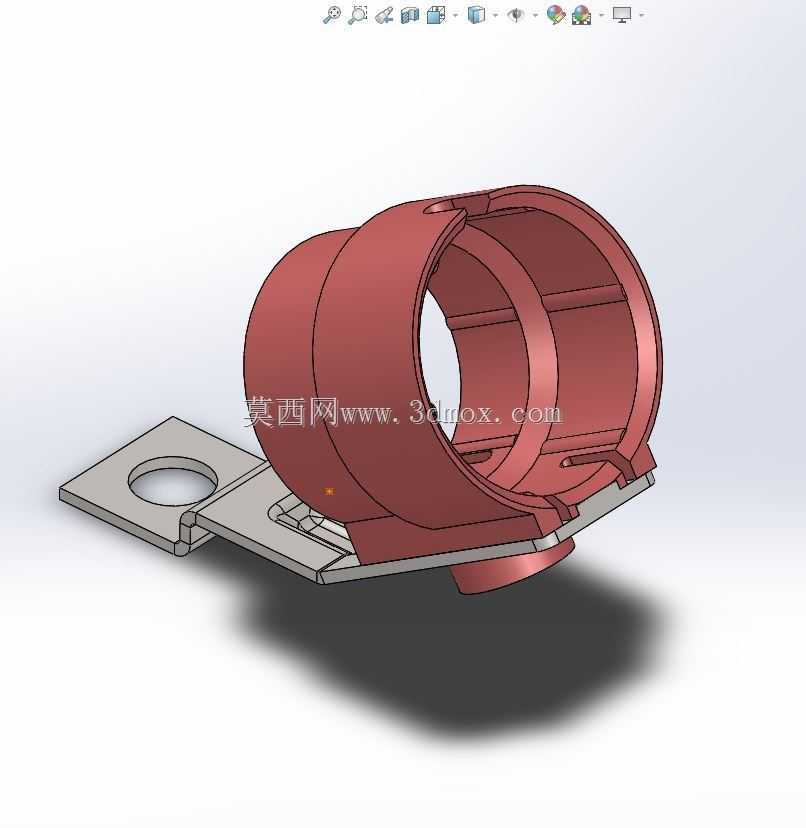

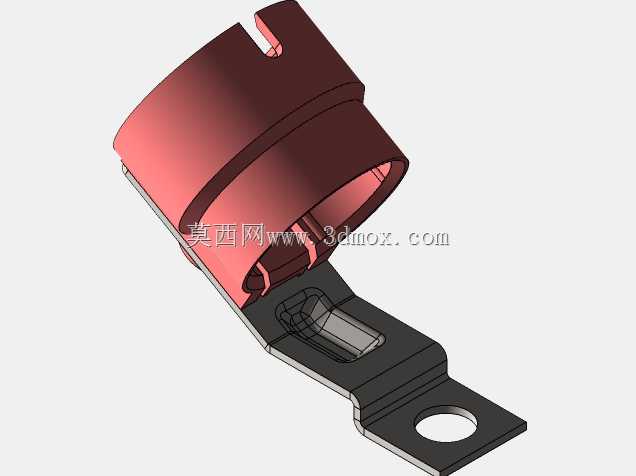

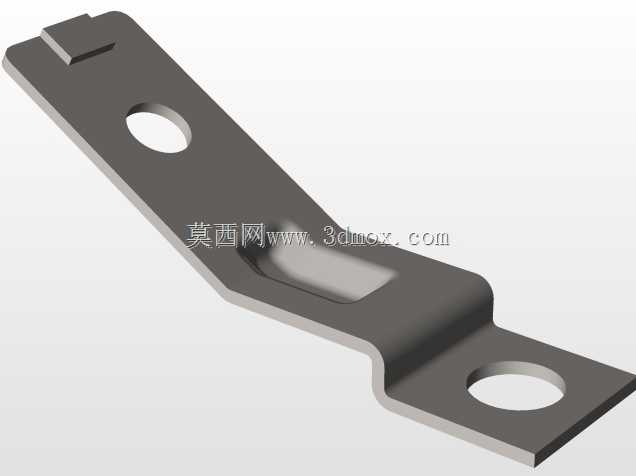

　　连接状态下也能分担线束连接处的弯折应力，避免插头根部线缆反复弯折出现铜丝断裂、绝缘层破损的问题。从结构设计逻辑来看，支架整体分为安装固定段与插头抱持段两个功能区域，安装段采用带单安装孔的平板折弯结构，平板部分与拖车舌的安装平面完全贴合，单孔设计适配拖车舌上常见的螺栓安装位，不需要在原有拖车结构上额外打孔改造，安装时只需要匹配对应规格的螺栓、防松垫片即可完成固定，安装边界充分考虑了不同规格方管、圆管拖车舌的安装空间，平板段的折弯角度经过适配，能够让抱持段的轴线保持水平朝向，方便插头插拔操作，不会出现插头斜向插入导致的插针偏磨、密封胶圈错位问题。抱持段采用半开放的环形卡箍结构，环形内径匹配主流拖车插头的外壳尺寸，内壁设置有多道轴向加强筋，既能够提升环形结构的径向抗挤压能力，避免车辆行驶中石子飞溅、轻微磕碰导致抱持段变形卡滞插头，又能在插头插入后通过筋位与插头外壳的防滑筋形成卡合，防止车辆颠簸时插头从支架中脱出；半开放的缺口结构则兼顾了不同品牌插头外壳的微小尺寸公差，不需要严格匹配单一品牌的插头尺寸，通用适配性更强，同时缺口位置预留了线束走线空间，插头尾部的出线端可以顺着缺口自然延伸，不会出现线束被支架边缘割伤绝缘层的问题。在材料选型的适配设计上，该结构预留了足够的壁厚余量，既可以采用耐候性PA66加玻纤注塑成型，满足轻量化、防腐蚀的使用需求，适配乘用车拖挂、房车拖挂等对外观、防锈要求较高的场景，

　　也可以采用冲压钢板一体折弯成型后做喷塑防锈处理，满足货运挂车、农用拖斗等重载、恶劣使用环境的强度需求，两种工艺下的结构安装尺寸完全统一，不需要针对加工工艺重新调整安装位。从实际使用的细节设计来看，抱持段的环形开口边缘做了圆弧过渡处理，没有尖锐的冲压毛边或注塑飞边，插拔插头时不会划伤操作人员的手部，也不会割破插头的橡胶防护套；安装孔的孔径适配拖车行业通用的M8、M10安装螺栓，孔位周围做了局部沉台设计，螺栓拧紧后螺栓头不会突出平板表面，避免突出的螺栓头剐蹭插头外壳或是积留雨水导致螺栓锈蚀。不少同类固定支架在设计时没有考虑插头尾部线束的弯折半径，导致插头插入后尾部线缆呈接近90度的直角弯折，长时间使用后线缆内部铜丝疲劳断裂，

　　这款支架的抱持段底部预留了足够的下沉空间，插头插入后尾部线缆可以保持自然的弧形弯曲，弯折半径远大于线缆的最小允许弯折半径，能够大幅延长线束的使用寿命。同时支架的整体外轮廓没有多余的突出结构，不会在拖车舌位置形成额外的凸起剐蹭风险，在车辆通过狭窄路段、或是人员在拖车舌位置操作连接拖车时，不会被支架磕碰受伤。在结构强度校核的设计考量上，环形抱持段的抗拉力能够满足车辆行驶中最大颠簸工况下的插头固定需求，即使插头连带线束受到垂直方向100N的拉扯力，抱持段也不会出现永久变形或插头脱出的情况；安装段的平板折弯处做了圆角过渡，避免应力集中导致的折弯处断裂问题，在钢板冲压工艺下，折弯处的圆角半径满足板材最小折弯半径要求，不会出现折弯开裂的工艺缺陷。针对户外使用的耐候性需求，结构设计上没有容易积留雨水的凹槽死角，雨水落在支架上可以顺着环形结构的缺口、安装平板的边缘自然流下，不会长期积留导致结构锈蚀或是插头外壳长期被水浸泡加速老化。
