汽车轮胎卡扣式橡胶通风管结构设计

　　日常做汽车底盘轮端配套结构设计时，这类卡扣式橡胶通风管是轮辋附件里很容易被忽略但又直接影响使用体验的小部件，很多新手建模时容易只做外形忽略安装边界的匹配，最后做装配干涉检查时才发现轮辋开孔、卡接深度都对不上。先从实际应用场景说，这类部件主要用在乘用车辆的无内胎轮辋上，替代传统金属气嘴的部分通风、气压平衡功能，部分带胎压监测模块的轮端也会用这类结构做走线与气压导通的通道，相比纯金属气嘴，橡胶材质的本体可以更好适配轮辋安装孔的加工公差，同时在车辆行驶过程中缓冲轮辋传递的振动，避免连接部位出现松动漏气的问题。

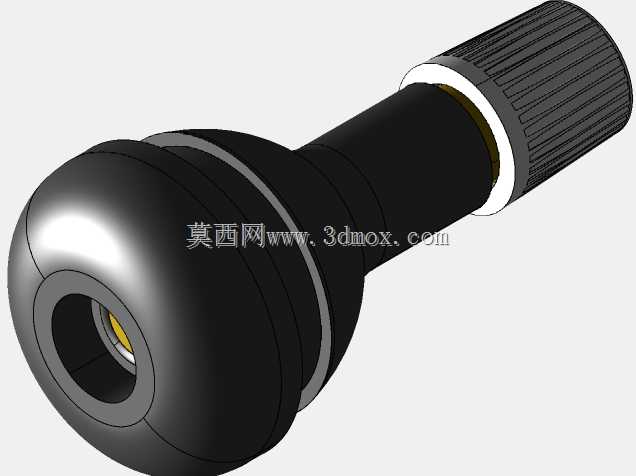

　　从功能特性上看，这个部件采用卡扣式免紧固件安装结构，本体的橡胶部分自带多道环形密封凸筋，安装时直接从轮辋外侧压入预设的安装孔，凸筋穿过孔位后自然回弹卡紧，不需要额外的螺母锁紧，装配效率比传统螺纹式气嘴高很多，适合生产线的快速装配。端部的硬质塑料帽带防滑滚花结构，既可以做防尘封堵，也能在需要导通气压时快速拧开，滚花的纹理深度做了0.3mm的设计，即使手上沾有泥水、油污也能顺利拧动，不会出现打滑的情况。本体中间的金属衬套是整个结构的刚性支撑，避免橡胶管长期受挤压出现变形塌陷，保证通风通道的通流面积始终稳定，不会因为轮胎运转时的离心力、挤压导致通道堵死。

　　设计思路上，首先要匹配轮辋的安装尺寸，这款部件的安装适配直径为15.9毫米，对应的轮辋开孔公差要控制在H13等级，过大的开孔会导致密封凸筋压合量不足出现漏气，开孔过小则会导致安装时压入力过大，甚至刮伤橡胶表面影响密封寿命。橡胶本体的材质选用耐老化的丁基橡胶，邵氏硬度控制在65±5A，既保证安装时有足够的变形量顺利卡入孔位，又能在长期使用中抵御轮胎附近的泥水、油污、高低温侵蚀，避免橡胶过早开裂失效。端部的塑料帽采用PA66加玻纤材质，抗冲击性能好，即使行驶中被小石子飞溅击中也不会出现碎裂。整个结构的流道做了等直径设计，通流直径控制在4毫米，足够满足轮端气压平衡、微量通气的需求，同时不会因为流道过大导致外界灰尘、水汽大量进入轮胎内部。

　　安装边界方面，要注意橡胶本体插入轮辋后的伸出长度，卡接到位后，外侧的密封凸筋要完全贴紧轮辋的外表面，内侧的凸筋要贴紧轮辋内表面，两道凸筋的压缩量控制在15%-20%，这个压缩区间既能保证足够的密封压力，又不会因为压缩量过大导致橡胶长期处于高应力状态出现永久变形。端部的塑料帽拧紧后，整体的外伸高度要控制在轮辋装饰罩的内凹空间内，避免车辆行驶中剐蹭到平衡块、装饰罩，或者在拆装轮胎时被扒胎机刮碰损坏。建模时要特别注意橡胶凸筋的圆角过渡，所有棱角位置都要做R0.5以上的圆角，避免应力集中导致橡胶在反复形变过程中出现开裂，金属衬套与橡胶本体的结合面要做滚花处理，保证两者结合牢固，不会在长期使用中出现衬套脱出的问题。另外在做运动干涉检查时，要模拟轮胎最大转向角度、悬架最大跳动行程下，这个通风管与周边制动管路、悬架摆臂、轮速传感器线束的间隙，保证最小间隙大于5毫米，避免行驶中出现剐蹭磨损。
