七芯兼容型拖车信号连接插头结构

　　在道路拖挂运输场景中，挂车与牵引车之间的灯光、信号回路连接可靠性，直接决定了行驶过程中的转向、制动、示宽等信号传递有效性，是拖挂作业安全的核心保障部件。这款七芯拖车连接插头，主要适配符合DIN标准的七路信号传输需求，同时兼容Jaeger系列同规格接插件产品，可覆盖普通民用拖挂房车、轻型货运挂车、农用拖挂设备等多类场景的电气连接需求，解决不同品牌接插件适配性差、野外作业易松脱、线缆密封不足导致的回路故障等实际使用痛点。

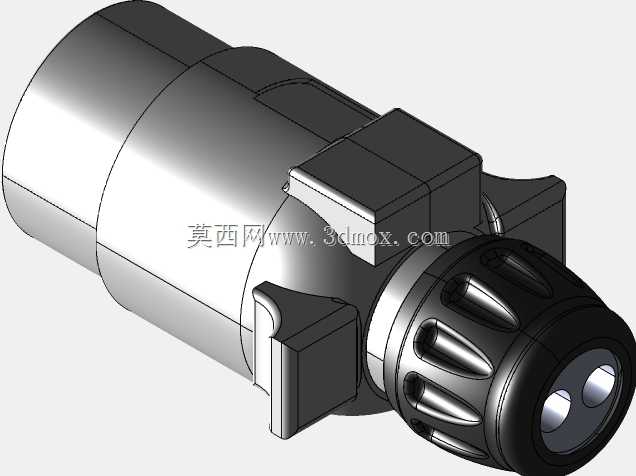

　　从结构设计逻辑来看，插头整体采用圆柱式主体布局，主体外壳做了防滑握持结构设计，靠近插合端的位置设置了多道环形防滑槽，槽体做了圆弧过渡处理，既能够提升操作人员插拔作业时的摩擦力，即便戴劳保手套操作也能稳定施力，同时环形槽结构也能提升外壳的结构刚性，减少意外跌落、挤压时的壳体开裂风险。插头尾部采用锥度锁紧式线缆密封结构，锁紧套与主体之间通过螺纹旋合，旋紧过程中会挤压内部的橡胶密封环，让密封环紧密包裹穿入的线缆外皮，既可以固定线缆避免拉扯时线芯与插针端子脱焊，也能阻挡雨水、灰尘从线缆进线端进入插头内部，适配户外露天作业的复杂使用环境，满足雨天、扬尘路段的使用防护需求。

　　插头两侧设置了对称的弹性锁扣结构，当插头与对应插座插合到位后，锁扣会自动卡入插座对应的卡槽内，避免车辆行驶过程中因颠簸、震动导致插头松脱，需要分离时只需按压两侧锁扣即可拔出，操作逻辑简单，不需要额外工具即可完成连接与分离作业，适合户外无工具场景下的快速检修操作。插合端的七根导电插针采用圆周对称排布，不同回路的插针做了防呆尺寸差异设计，能够避免插合时错位导致的信号接反问题，插针根部设置了绝缘隔离挡墙，避免多芯之间因积灰、凝露导致的爬电、短路问题，提升信号传输的稳定性。

　　从安装边界尺寸来看，插头主体最大外径适配常规七芯拖车插座的安装开孔尺寸，插合长度控制在合理范围内，不会因为插合后突出过长导致车辆转弯时插头与挂车架发生磕碰，尾部进线口适配常用的拖挂专用多芯线缆外径，不需要额外做线缆转接即可完成装配。外壳主体采用耐磨工程塑料材质，兼顾绝缘性能与抗冲击性能，能够耐受-30℃到80℃的工作环境温度，适配国内大部分地区的户外使用环境，不会因为夏季高温暴晒导致壳体变形，也不会因为冬季低温导致壳体脆裂。

　　在实际选型匹配过程中，这款插头可以直接替换同规格的Jaeger品牌七芯拖车插头，不需要改动原有挂车端的插座结构，也不需要重新布设线缆，能够降低配件替换的成本与作业量。内部的导电端子采用铜质镀锡处理，既保证导电性能，也能提升端子的抗氧化能力，长期使用后不会因为接触表面氧化导致接触电阻过大、信号传输不稳定的问题。端子与线缆的连接部位预留了焊杯结构，装配时可以采用压接加焊接的双重固定方式，进一步提升线缆与端子的连接强度，应对拖挂作业中频繁的线缆拉扯、震动工况。

　　整体结构在建模过程中充分还原了实际产品的装配关系，所有卡扣、螺纹、密封槽的尺寸都按照实际产品的装配公差做了对应处理，既可以作为拖挂车辆电气系统设计时的选型参考模型，也可以作为插头配件开模、结构优化的基础三维参照，帮助设计人员快速完成挂车端电气连接部分的布局设计，减少重复建模的工作量。在进行拖挂车辆的电气系统布局时，可以直接调用该模型进行装配干涉检查，确认插头与挂车前部的安装支架、牵引架结构之间不会发生运动干涉，提前规避实车装配时的尺寸匹配问题。
