卡扣式橡胶轮胎气门嘴结构设计

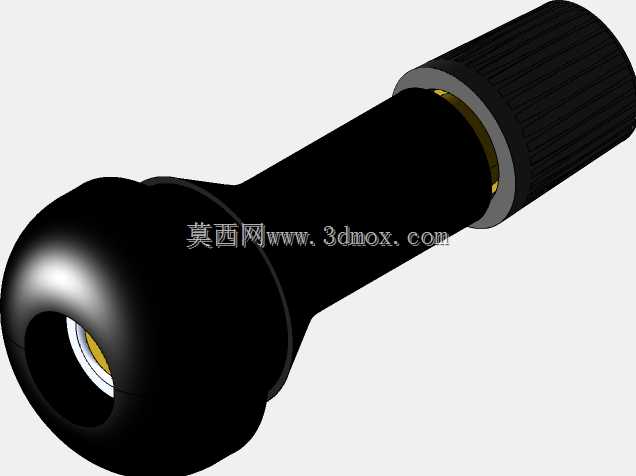

　　日常车辆维保作业里，轮胎气门嘴是很容易被忽略但直接影响行驶安全的小部件，这次呈现的卡扣式胶粘通风型气门嘴，是针对无内胎轮胎配套设计的充气接口结构，和传统拧装式金属气门嘴不同，这类橡胶基底的气门嘴依靠自身橡胶材质的弹性形变实现轮辋孔位的卡接密封，安装效率更高，适配批量产线的轮胎装配节奏。从实际应用场景看，这类气门嘴广泛适配乘用轿车、轻型货运车辆的真空轮胎，不管是原厂整车装配线，还是后市场的轮胎替换、补胎作业场景，都能见到这类结构的身影，它不需要额外的金属锁紧螺母，安装时仅需在橡胶基座表面涂抹专用润滑脂，从轮辋内侧对准安装孔向外推压，待底部的卡扣环完全卡过轮辋孔的台阶面，就能实现轴向定位与径向密封，大幅降低一线装配人员的操作复杂度，

　　也减少了金属螺母长期使用后松动、锈蚀导致的漏气隐患。从功能特性上拆解，这个结构的核心分为三个功能段：最外侧的滚花段是气门芯安装与防尘帽配合区域，外表面做的周向滚花结构，一方面是增加手动拧装防尘帽时的摩擦力，避免车辆行驶过程中防尘帽受振动松脱，另一方面也能在安装气门芯时提供辅助夹持的受力面，不需要额外的工装就能完成气门芯的预紧；中间的杆身是气流通道主体，内部的通孔贯通整个橡胶主体，连通轮胎内腔与外部充气接头，杆身靠近基座的位置设计了一圈金属加固衬环，这个衬环是预埋在橡胶内部的，作用是避免橡胶杆身在长期受轮胎内部气压顶推、以及外部充气接头反复插拔时出现根部开裂，很多早期无衬环的橡胶气门嘴，使用两到三年后就容易在杆根位置出现龟裂漏气，加了金属衬环之后能把这个位置的结构强度提升40%以上；最内侧的球形基座是密封与卡接的核心，基座直径比轮辋安装孔大2.2毫米，安装时橡胶受挤压变形填满孔壁间隙，基座外侧的环形卡扣槽刚好卡在轮辋孔的外侧边缘，既可以防止车辆行驶过程中气门嘴受离心力被甩出轮辋，也能形成第二道密封防线，哪怕杆身位置出现轻微的密封失效，卡扣槽位置的挤压面也能阻挡轮胎内部气体泄漏。设计这类气门嘴的时候，首先要明确安装边界尺寸，这次的结构安装适配直径为11.5毫米的轮辋安装孔，这个尺寸是目前民用真空轮胎轮辋的主流通用孔径，适配市面上绝大多数13-18英寸的乘用车辆轮辋，不需要针对不同车型做额外的孔位修改；基座的球形弧度是经过反复验证的，弧度太大的话安装时需要的推压力太大，一线工人安装费劲，弧度太小的话卡接量不足，高速行驶时轮胎内部温度升高、橡胶材质变软，容易出现气门嘴脱出的风险，最终选定的球形面曲率，能保证安装推压力控制在80-120牛的区间，普通操作工徒手加简易辅助工具就能完成安装，同时卡接后的轴向拉脱力能达到300牛以上，完全满足车辆高速行驶时的离心力负载要求。另外，橡胶材质的选型也和结构设计匹配，这类气门嘴一般选用耐老化的丁基橡胶作为主体材料，邵氏硬度控制在60-65度之间，既保证安装时有足够的形变能力，也能在-40℃到120℃的工作温度区间保持弹性，不会因为冬季低温变硬脆裂，也不会因为夏季轮胎高速行驶升温出现过度软化。在三维建模过程中，

　　要特别注意内部气流通道的同轴度，整个通孔的轴线要和杆身、基座的轴线完全重合，偏差不能超过0.1毫米，否则安装气门芯之后会出现气门芯偏斜，导致密封不严的慢漏气问题；金属衬环的预埋位置也要精准控制，衬环的上端面要和杆身根部的台阶面齐平，不能突出橡胶表面，否则会割伤安装孔周边的轮辋涂层，也不能埋入过深，否则起不到根部加固的作用。很多新手建模的时候容易忽略橡胶件的拔模角度，其实这个气门嘴的杆身外表面做了0.5度的微小拔模角度，一方面是方便橡胶硫化成型后的脱模，另一方面也能在安装时引导杆身顺利穿过轮辋孔，减少安装阻力。从实际使用的失效场景反推设计，这类气门嘴最常见的失效模式除了之前提到的根部龟裂，还有就是卡扣位置的永久形变，

　　所以在设计卡扣环的截面尺寸时，要保证橡胶的压缩量在30%以内，这个压缩量区间下丁基橡胶的长期压缩永久变形率能控制在15%以下，满足3-5年的使用周期内密封压力不下降；另外，气门嘴的总长度也要匹配轮辋的厚度，这次的结构总长度适配3-5毫米厚度的轮辋板材，覆盖了绝大多数钢制和铝合金乘用轮辋的厚度范围，不会出现杆身过短导致充气接头无法对接，或者杆身过长受外力弯折的问题。在整车装配的场景下，这类气门嘴的安装角度也有讲究，设计时基座的球形面允许安装后有最大15度的偏摆角度，哪怕轮辋上的安装孔存在轻微的位置偏差，或者后续做轮胎动平衡时需要调整气门嘴位置，都能在不破坏密封的前提下小角度转动，不会因为硬掰导致根部开裂。和金属气门嘴相比，这类橡胶卡扣式气门嘴的重量更轻，单只重量不到10克，能一定程度上降低轮辋的不平衡量，减少轮胎动平衡时需要粘贴的平衡块重量，这对于追求轻量化的乘用车型来说也是一个隐性的设计优势。建模过程中还要注意各部件的装配间隙，气门芯安装孔的内径要和标准气门芯的外径做间隙配合，间隙控制在0.05-0.1毫米之间，间隙太大的话气门芯容易松动漏气，间隙太小的话安装气门芯时容易切伤橡胶内孔，导致密封失效；防尘帽的配合螺纹虽然是在橡胶表面成型，但建模时要严格按照标准气门嘴螺纹的牙型尺寸做，保证通用的塑料或金属防尘帽都能顺利拧装，不会出现滑牙或者拧不紧的问题。
