工业仓储用金属网格周转网箱结构设计

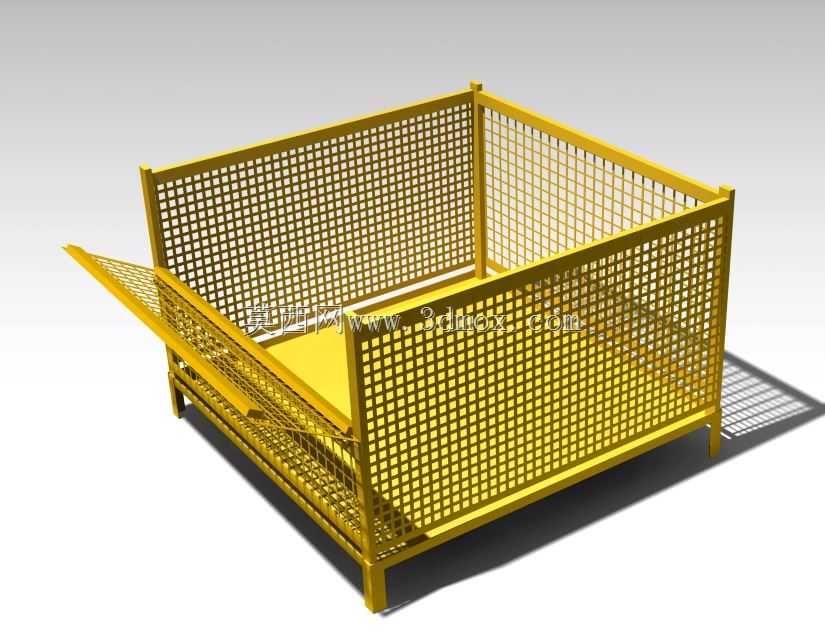

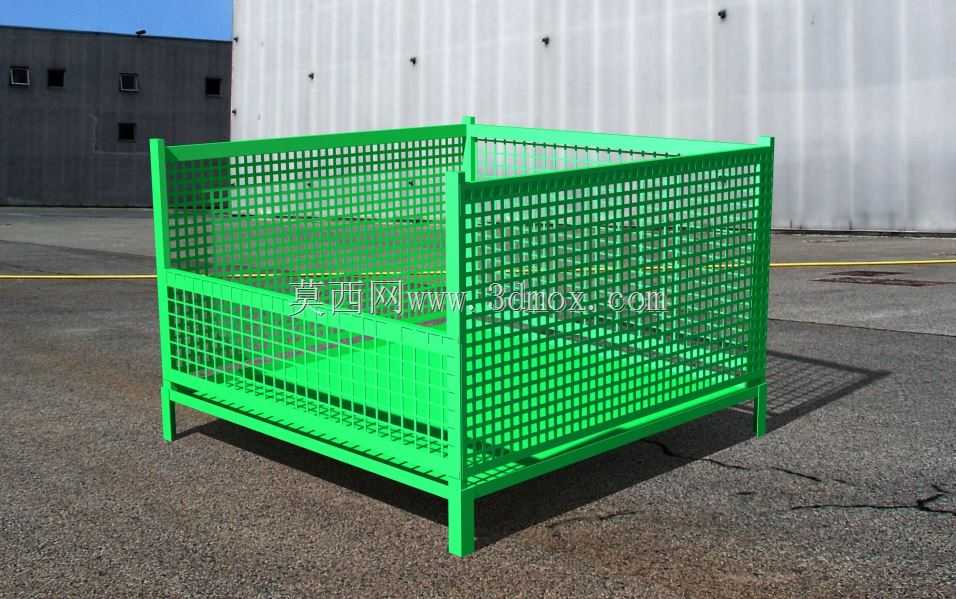

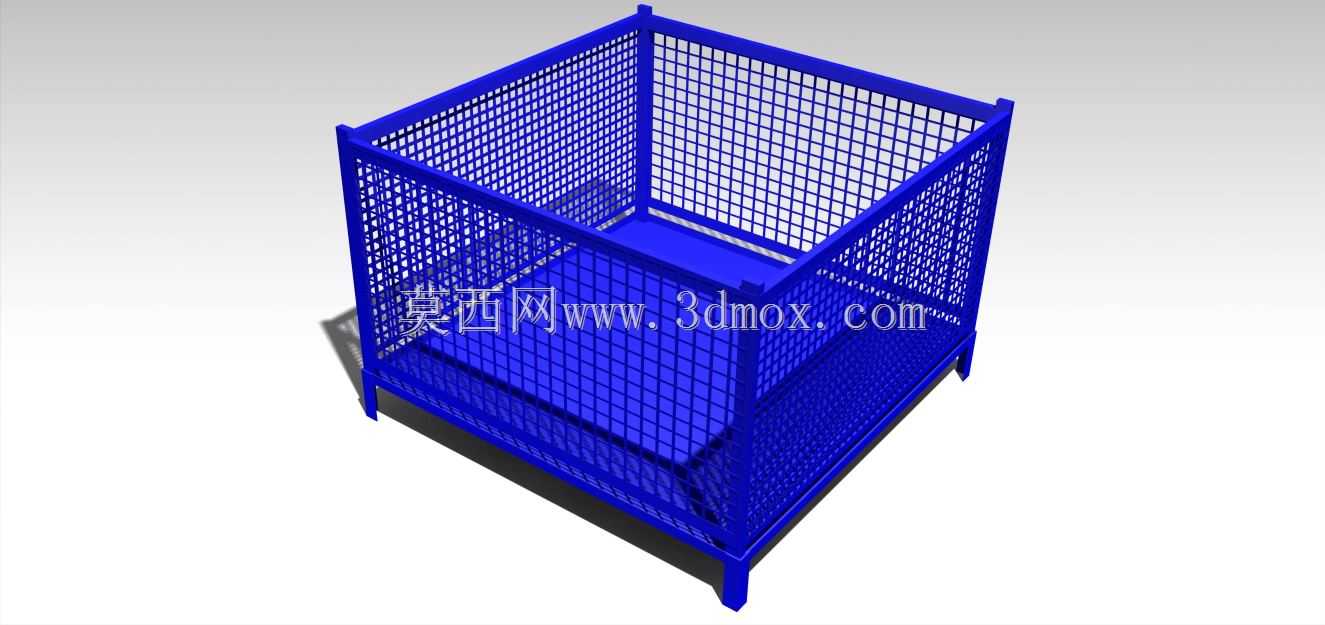

　　在生产制造车间的物料周转、仓储环节的零散件归集场景里，这类网格结构的周转网箱是一线使用频率极高的承载器具，区别于全封闭的钢制料箱，网格通透的结构能让作业人员不用开箱就直接辨识内部存放的物料品类、剩余存量，在做库存盘点、线边补料的时候能省去大量开箱核验的时间，尤其适合存放机械加工后的标准件、冲压边角料、装配环节的成套零部件，也能适配仓储环节的分类堆垛需求。从结构设计逻辑来看，这款网箱采用一体式框架焊接成型思路，底部设置了四根高出箱体底面的支撑腿，一方面是让箱体底面脱离地面，避免车间地面的积水、油污沾污箱内物料，另一方面支撑腿的内空尺寸刚好匹配手动液压叉车、堆垛车的叉齿进入高度，不需要额外配置托盘就能完成整箱的转运、堆垛作业，

　　支撑腿的位置做了局部加厚焊接处理，在多层堆垛的时候，上层网箱的支撑腿能刚好嵌入下层网箱顶部的定位槽位，避免堆垛过程中出现滑移、倾覆的风险。箱体的围板全部采用冷轧钢丝焊接成的网格片，网格的孔径经过针对性设计，既保证了足够的通透率方便观察内部物料，又能避免常规尺寸的小型零部件从网格缝隙漏出，网格片和底部框架的连接采用满焊加三角加强筋的结构，在承受偏载载荷的时候，围板不会因为侧向受力出现开焊、变形的问题，箱体底部采用整面的钢板冲压成型，底板和底部框架之间做了间断焊接，既能承受整箱满载时的物料重量，又能避免底板在长期受载后出现中部凹陷的情况。从实际使用的安装边界来看，这款网箱的外部尺寸适配常规的标准货架货位尺寸，

　　不需要调整现有货架的层间距就能直接放置在横梁式货架上使用，同时也能直接在生产车间的线边缓存区堆叠存放，堆叠高度可以根据地面承载能力调整，单箱的额定承载匹配常规机械加工车间的单次周转重量，避免因为过载导致框架变形。在细节设计上，网箱的顶部边缘做了折边处理，所有焊接位置都做了焊渣打磨、圆角过渡，避免作业人员在取放物料、推移箱体的时候被尖锐的焊渣、毛刺划伤，网格的钢丝表面做了喷塑处理，相比普通的喷漆涂层，耐磨性能更好，在长期和金属零件接触、反复周转磕碰的场景下，涂层不容易脱落，能有效延缓基材的锈蚀速度，延长器具的使用寿命。不同于一次性的纸质包装、木质周转箱，这类金属网箱可以反复循环使用，在跨车间的物料转运、供应商来料周转、

　　成品临时存储的环节都能适配，配合不同颜色的表面处理，还能实现不同品类物料的目视化分类管理，比如蓝色网箱存放机加工成品、黄色网箱存放待检件、红色网箱存放不合格品，作业人员在现场就能快速完成物料的分类辨识，减少分拣错发的概率。在做三维建模的时候，这类网箱的结构需要重点关注焊接位置的强度校核，尤其是支撑腿和底部框架的连接位置、网格片和侧框架的连接位置，需要根据额定承载做受力仿真，避免在满载堆垛的时候出现应力集中导致的结构失效，同时网格片的建模要注意钢丝直径和网格孔径的比例，保证通透率的同时兼顾结构强度，底部支撑腿的高度要匹配市场上主流手动叉车的最低起升高度，避免出现叉齿无法伸入导致无法转运的问题，箱体顶部的定位结构要和支撑腿的尺寸做公差匹配，保证堆垛的时候能顺利对位，不会出现卡滞的情况。
