金属网格折叠式仓储周转料箱结构设计

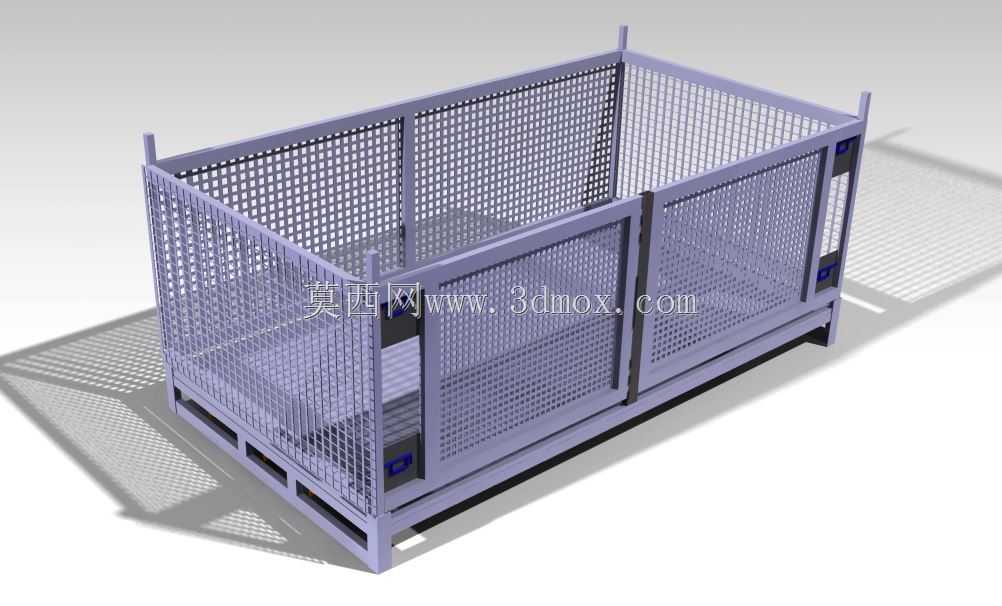

　　这款金属网格结构的仓储周转料箱，是面向生产车间线边暂存、成品仓周转、第三方物流集散场景设计的刚性存储载具，日常可适配生产环节中零部件、半成品、成品的批量存放与短驳转运需求，也可配合叉车完成高位货架的堆垛存储，替代传统一次性纸箱、木质周转箱，解决常规容器易破损、堆垛稳定性差、可视化程度低的痛点。从结构设计逻辑来看，整体采用框架加冲孔网板的组合形式，底部为一体焊接的钢制承托底盘，底盘下方预留标准叉车进叉位，可适配手动液压托盘车、平衡重式叉车、前移式叉车的叉齿作业，进叉位内部做了加强筋焊接处理，避免满载状态下叉齿顶升造成底盘变形；底盘上方的围板采用镀锌钢板冲孔网拼接，网孔孔径控制在合理区间，既保证存储小尺寸零件时不会出现漏料问题，

　　又能让作业人员直观看到箱内物料的品类与存量，盘点时无需逐个开箱查看，大幅提升仓管盘点效率。料箱的侧围采用可折叠式铰链结构，空箱状态下可将四周围板向内折叠收拢，折叠后整体高度仅为满载使用状态的四分之一左右，返程运输或者空箱存储时可大幅占用仓储与运输空间，降低空箱周转的物流成本；围板与底盘的连接位置采用加厚冲压铰链，铰链销轴做了淬火处理，反复折叠开合过程中不易出现销轴变形、铰链断裂的问题，适配高频次周转的使用场景。料箱正面设置对开式取料门，取料门采用插销式锁止结构，当料箱处于堆垛状态时，作业人员无需搬移上层料箱，即可直接打开正面取料门拿取下层箱内的物料，解决传统封闭式料箱堆垛后取料困难的问题；取料门的锁止插销做了防脱设计，

　　搬运过程中不会因为颠簸震动导致插销自行滑脱、物料洒落。顶部四个角设置一体式堆垛定位柱，堆垛时上层料箱的底部定位槽可直接卡入下层料箱的顶部定位柱，堆垛层数可根据物料单重适配，常规工况下可实现四层满载堆垛，堆垛后整体偏移量控制在安全范围内，不会出现堆垛滑落的安全隐患。从安装边界与适配性来看，料箱的外部尺寸适配标准1200*1000mm托盘的码放规则，可直接放置在标准托盘上完成整托转运，也可单独作为载具配合自动化立体库的堆垛机作业，底部承托面的平面度控制在毫米级，避免自动化输送线运行过程中出现卡滞问题；网板与框架的连接采用电阻点焊加螺栓加固的双重固定方式，焊点间距均匀分布，单块网板的承重能力可满足常规工业零部件的存放需求，

　　不会因为局部受力过大出现网板鼓包、开焊的问题。在实际工况适配中，该款料箱可根据存储物料的特性做局部结构调整，比如存放较重的机加工零件时，可将底部网板更换为整块钢板，避免尖锐零件卡入网孔；存放有防尘需求的物料时，可在网板内侧加装PVC防尘挡板，兼顾可视化与防尘需求；针对有防静电要求的电子零部件存储场景，可在料箱表面喷涂防静电涂层，避免静电积累击穿电子元器件。不同于常规的塑料周转箱，这款金属料箱的耐候性更强，可在零下二十度到零上五十度的仓储环境中正常使用，不会因为低温出现脆裂、高温出现软化变形的问题，表面经过镀锌加喷塑处理，在潮湿的仓储环境中也不易出现锈蚀，使用寿命是普通塑料周转箱的五到八倍，长期使用的综合成本更低。在车间线边使用时，料箱可配合流利条货架实现先进先出的物料补给，将装满物料的料箱放置在流利条货架的进料端，作业人员从取料端拿取物料，空箱可直接折叠后从货架下方的空箱回流通道送回上料区，形成完整的物料循环补给链路；在成品仓存储环节，料箱可配合AGV小车完成自动转运，底部的进叉位尺寸适配AGV的顶升机构，无需额外改造即可接入自动化仓储物流系统。设计过程中针对料箱的受力情况做了有限元仿真验证，满载状态下底盘的最大挠度控制在允许范围内，侧围受到侧向挤压时的变形量不会影响料箱的正常堆垛与开合，各个活动部件的间隙做了合理预留，即使表面出现少量漆层磨损或者轻微变形，也不会影响门体开合与折叠功能，降低日常使用中的维护成本。
