小型上开盖式便携制冷储物箱体结构设计

　　这款小型上开盖式制冷储物箱体，最初的设计出发点是填补桌面级、随身场景下小容量低温储物的需求空白，区别于常规家用大容量冰箱的落地式、侧开门结构，这款产品的整体结构完全围绕小空间适配、轻量化使用的场景做优化。从实际应用场景来看，这类小型箱体可覆盖桌面办公场景下的饮品冷藏、车载场景下的随身物品低温存储、宿舍场景下的小容量食品保鲜，甚至可以作为户外短途出行时的便携低温储物单元，适配场景的核心共性是安装与放置空间有限，对设备的占地尺寸、自重有较高的约束要求。

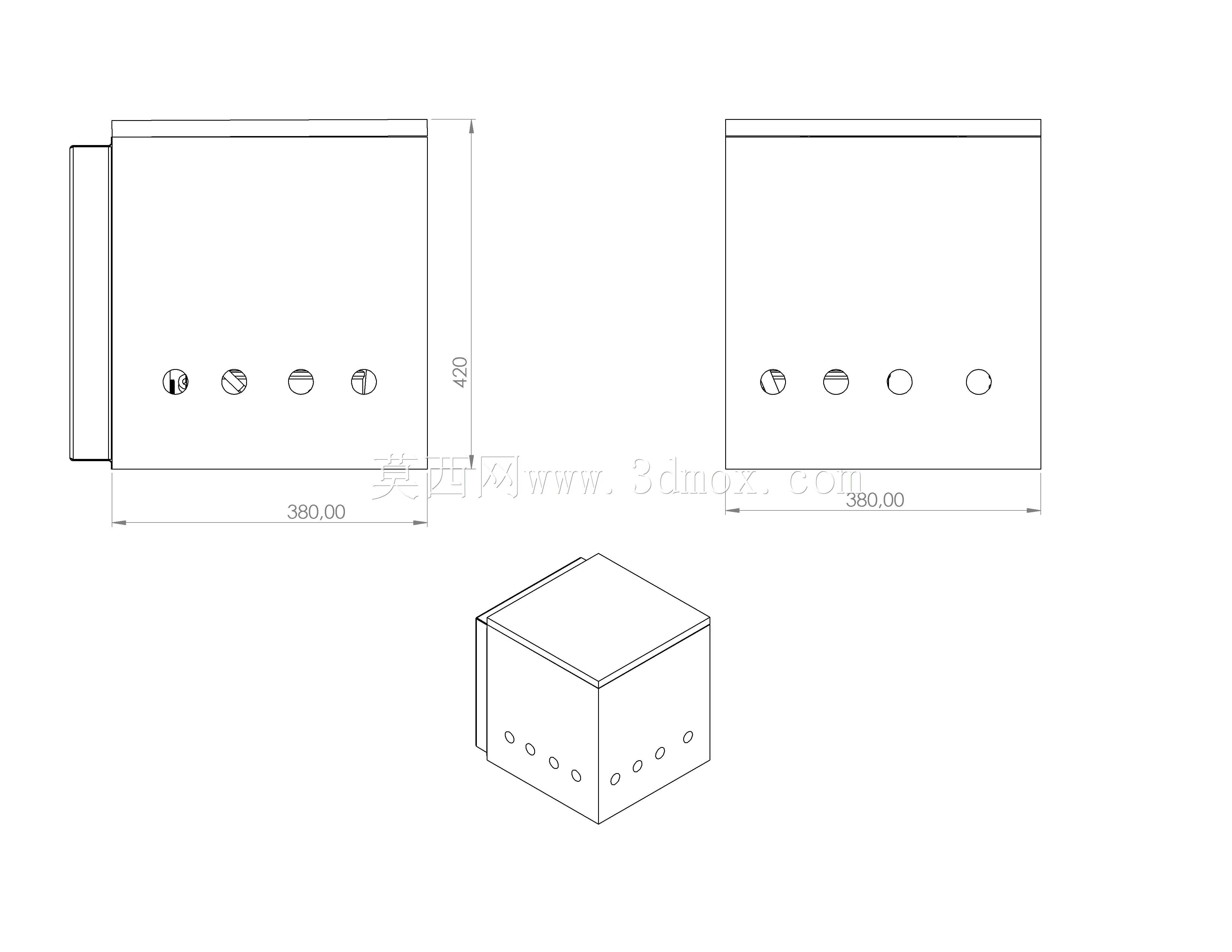

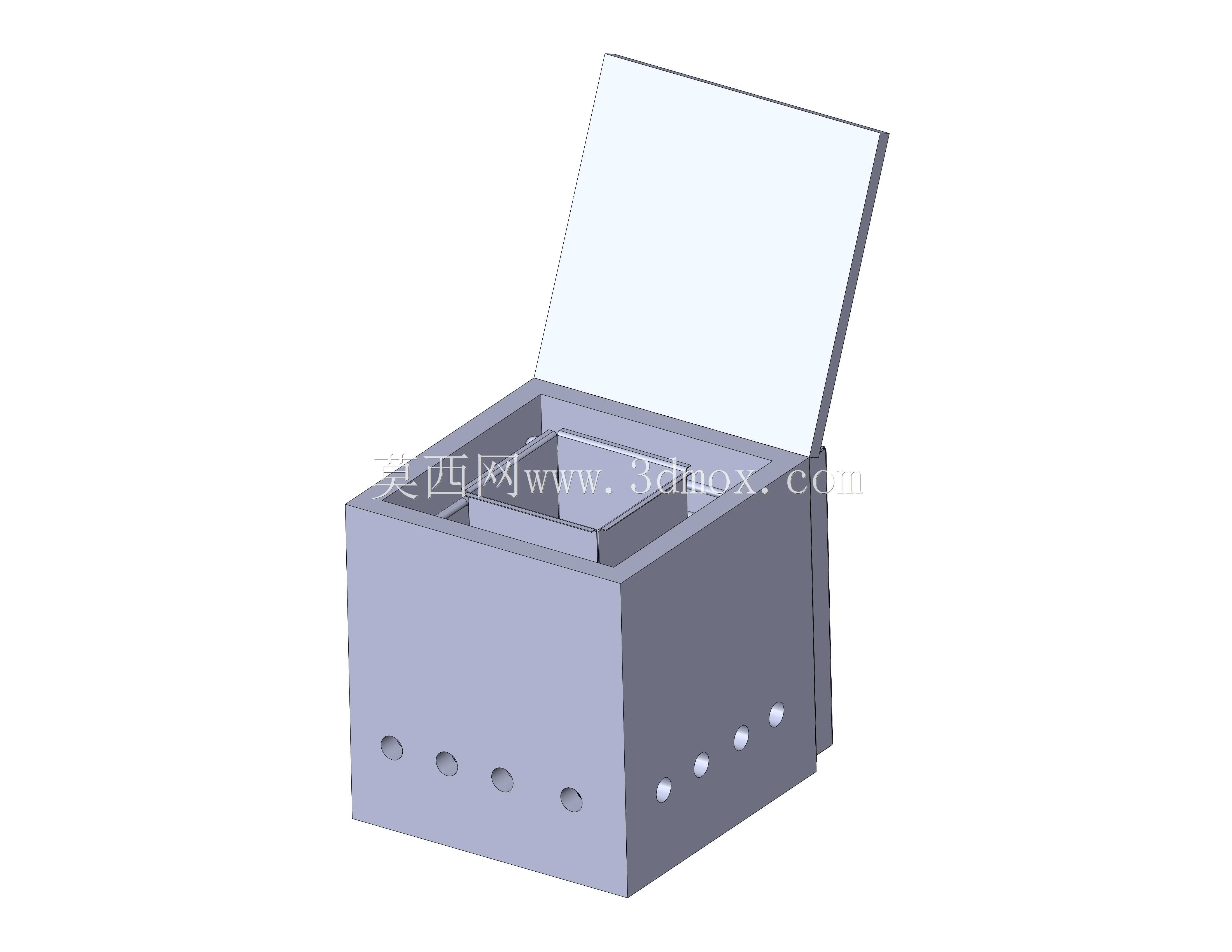

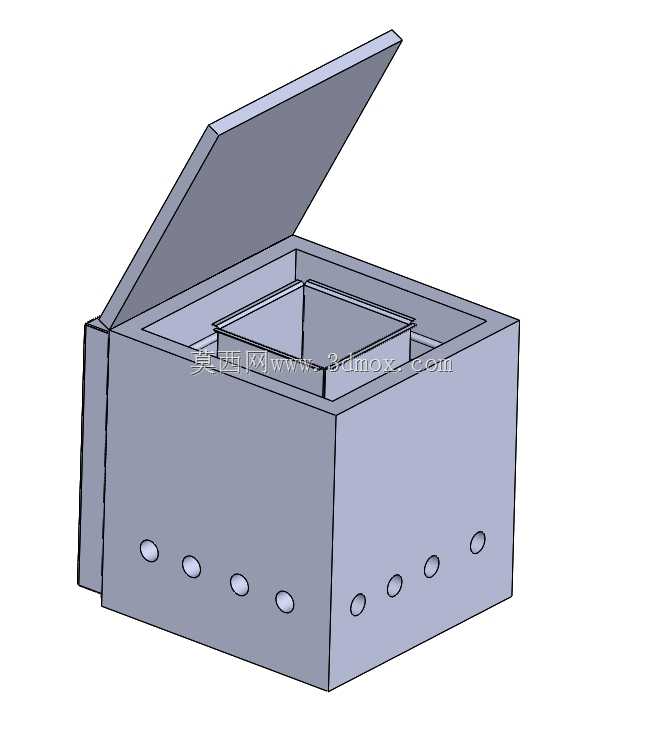

　　从结构设计思路来看，这款箱体采用一体化立方壳体结构，整体外形趋近正立方体，这种结构选型一方面可以最大化利用有限的外部尺寸提升内部储物容积，另一方面规整的外形也便于在桌面、车载杯架旁、宿舍置物架等狭小区域放置，不会因为异形结构产生无法利用的安装间隙。上开盖的铰链结构设置在箱体后侧棱边位置，开盖时箱盖沿后侧转轴向上翻转开启，这种开启方式相比侧开门结构，不需要在箱体侧面预留开门的摆动空间，在狭窄的使用场景下操作便利性更强，同时上盖闭合时可以依靠自身重力配合密封胶条实现更好的箱体密封效果，减少冷量流失。

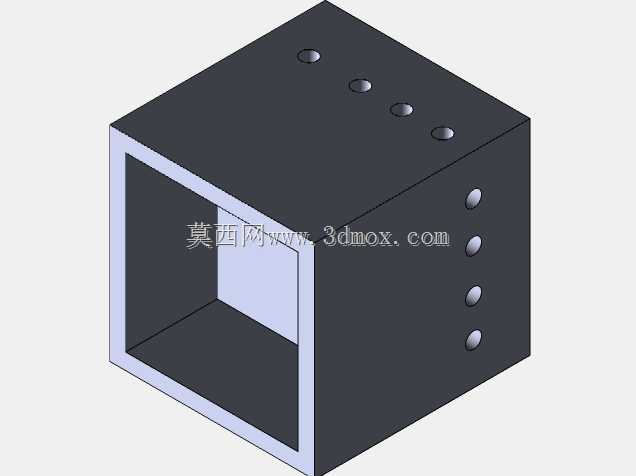

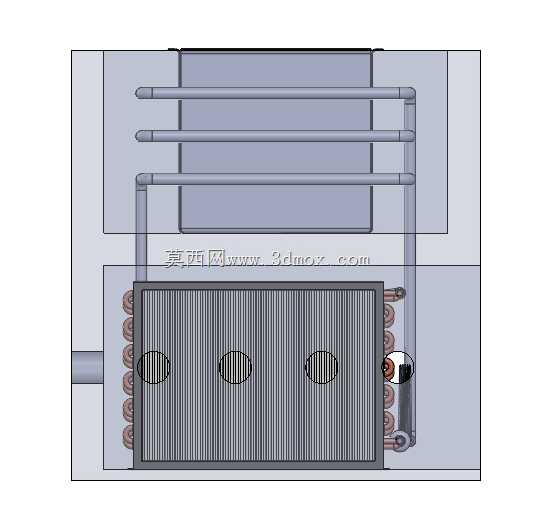

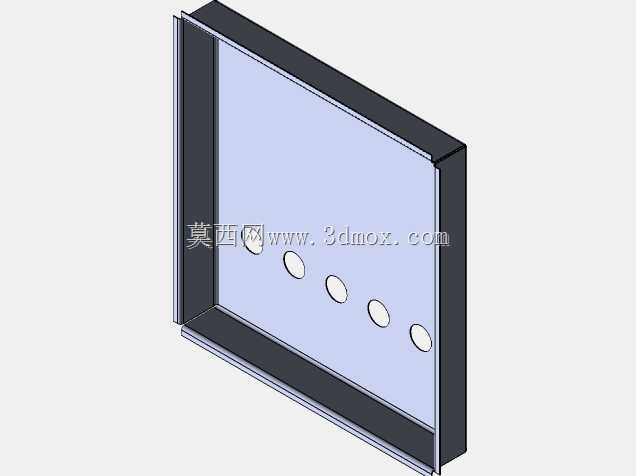

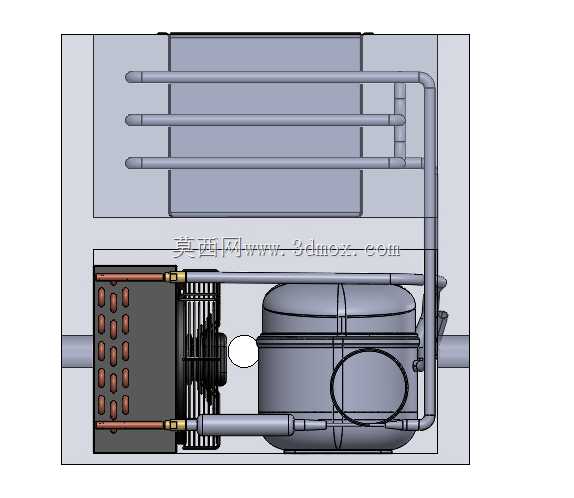

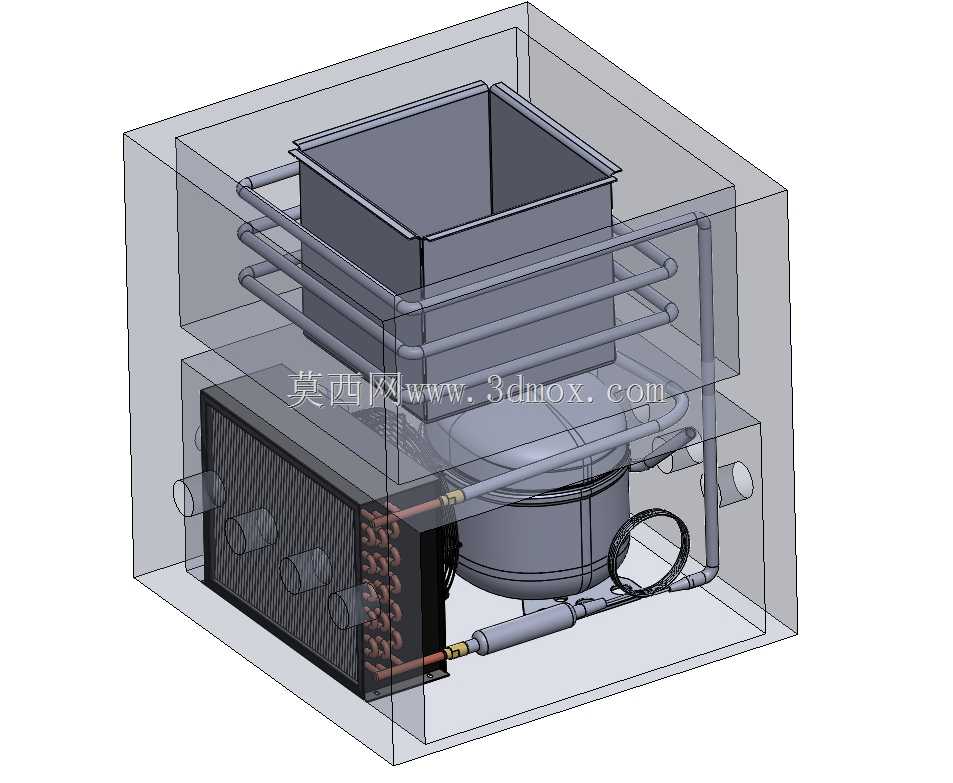

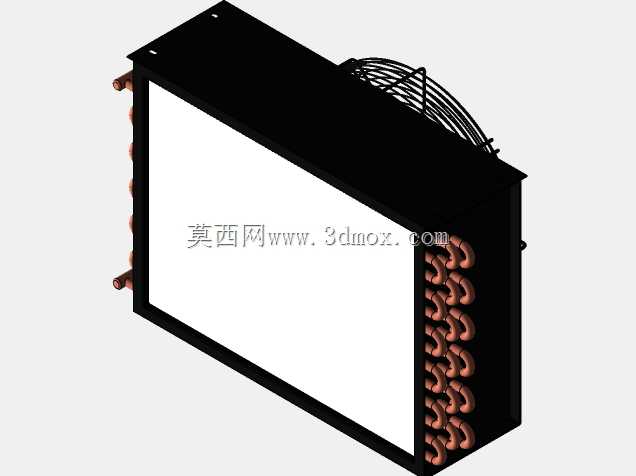

　　箱体侧面的开孔结构是设计中需要重点考量的部分，这些均匀排布的小孔是制冷系统的散热通风通道，开孔位置避开了箱体内部的储物腔区域，沿着壳体侧壁的夹层区域排布，既可以保证制冷模组工作时的热量能够顺利排出，不会因为热量堆积影响制冷效率，也不会破坏储物腔的密封保温结构。从安装边界来看，这款箱体放置时只需要保证侧面散热孔与周边遮挡物保留足够的通风间隙即可，不需要额外预留管路安装、外接设备的空间，整体放置的适配性很强。

　　内部储物腔做了分层格挡设计，在主储物腔的上部设置了小型置物格，可以用来存放体积较小的物品，比如罐装饮品、小型密封食品等，避免小尺寸物品在箱体内晃动，同时格挡结构也可以在一定程度上减少开盖时的冷量溢出，因为上部格挡会阻挡一部分冷空气直接向上流出，提升箱体的保温能效。箱盖部分采用平整的板式结构，闭合后上表面完全平整，在不开启箱盖的时候，箱体顶部还可以作为小型置物平台使用，进一步提升小空间下的空间利用率。

　　从结构强度的角度考虑，箱体壳体采用等壁厚的结构设计，棱边位置做了小圆弧过渡处理，既可以避免尖锐棱边在使用过程中造成磕碰损伤，也可以提升壳体的整体结构刚度，减少薄壁结构在受力时产生的形变。铰链部分的连接位置做了局部加厚处理，因为箱盖反复开启闭合时，铰链安装位置是应力集中的区域，局部加厚的结构可以避免长期使用后出现连接位置开裂、松动的问题，提升产品的长期使用可靠性。

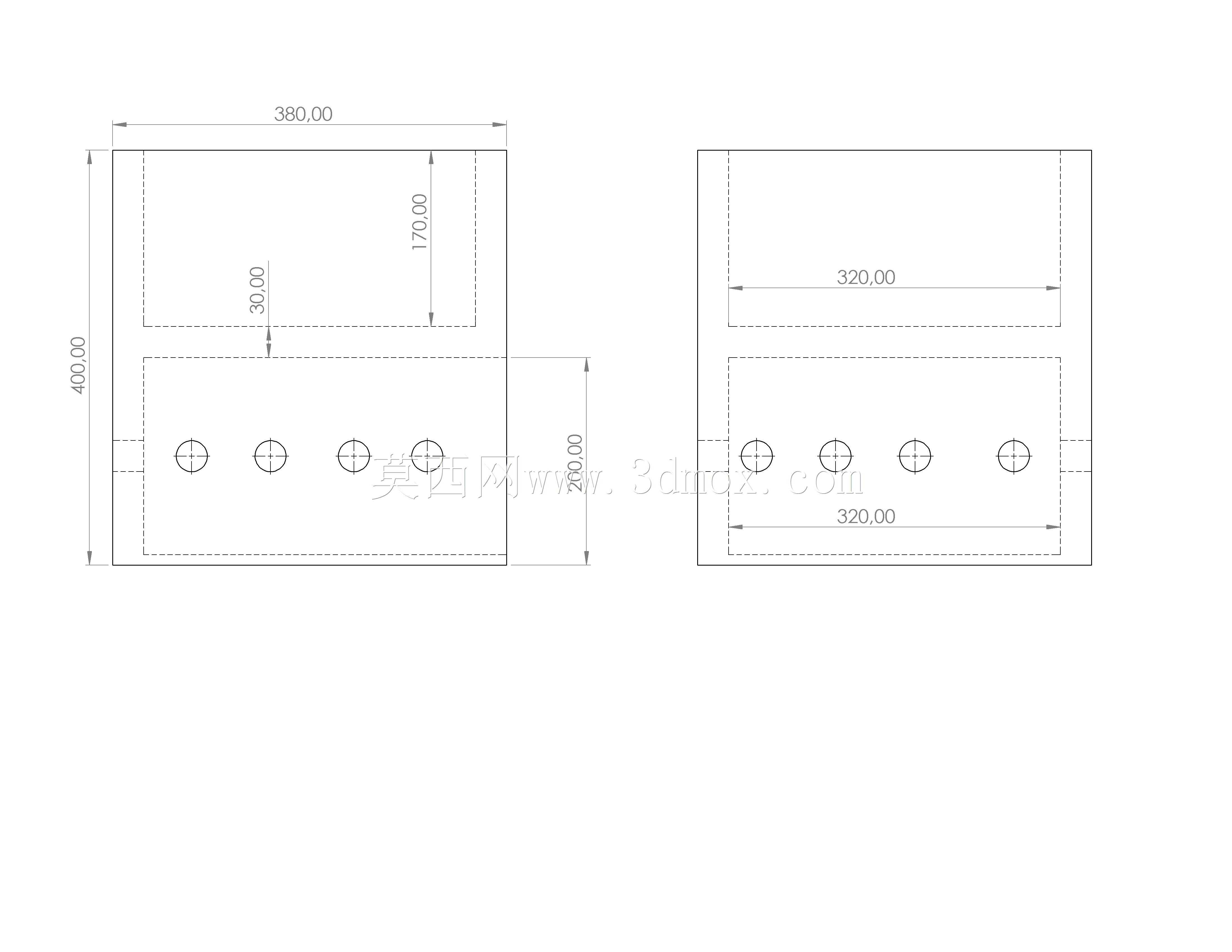

　　在实际的结构建模过程中，需要重点匹配箱体保温层的厚度与外部整体尺寸的平衡，保温层过薄会导致冷量流失过快，制冷能耗升高，保温层过厚则会压缩内部储物空间，降低产品的实际使用价值，这款结构的保温层厚度经过适配，在保证基础保温效果的前提下，最大化预留了内部储物容积。同时散热孔的孔径、孔间距也做了匹配设计，孔径过小会导致通风阻力大散热效果差，孔径过大则会降低侧壁的结构强度，同时容易让外部灰尘、杂物进入箱体夹层，影响内部制冷组件的使用寿命，均匀排布的等直径小孔在散热效率、结构强度、防护性能三个维度做了平衡。

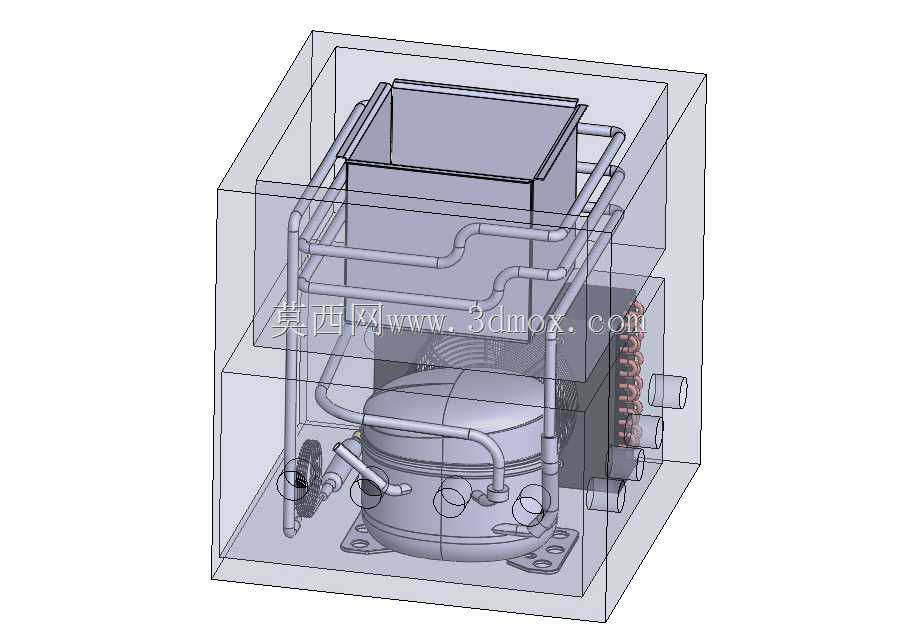

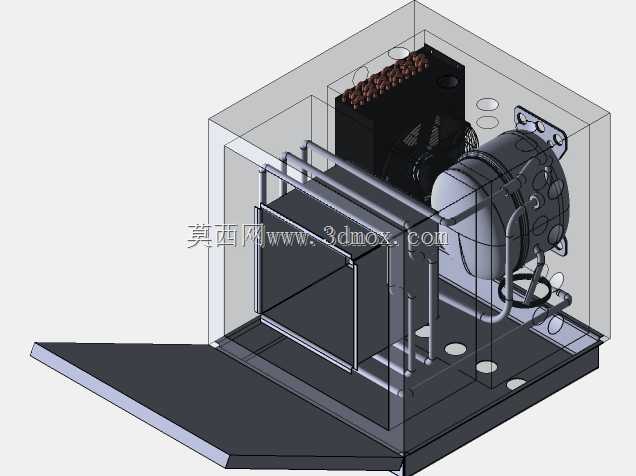

　　这款箱体的整体结构没有多余的复杂外置部件，所有功能组件都集成在壳体内部，外表面简洁规整，既便于日常使用时的表面清洁，也便于后续生产过程中的外壳装配、表面处理工序开展，不管是作为独立的小型制冷产品使用，还是作为其他设备的集成低温储物模块，都有很强的适配性。
