分体式环形密封端盖组合结构设计

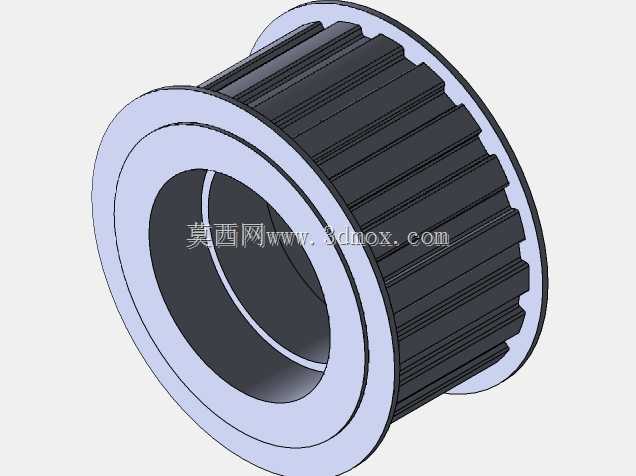

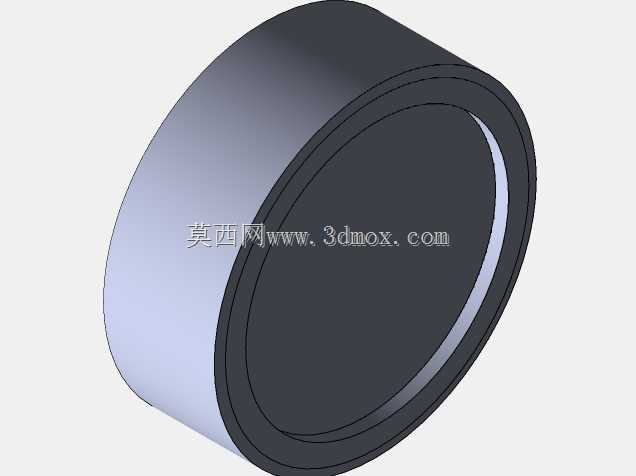

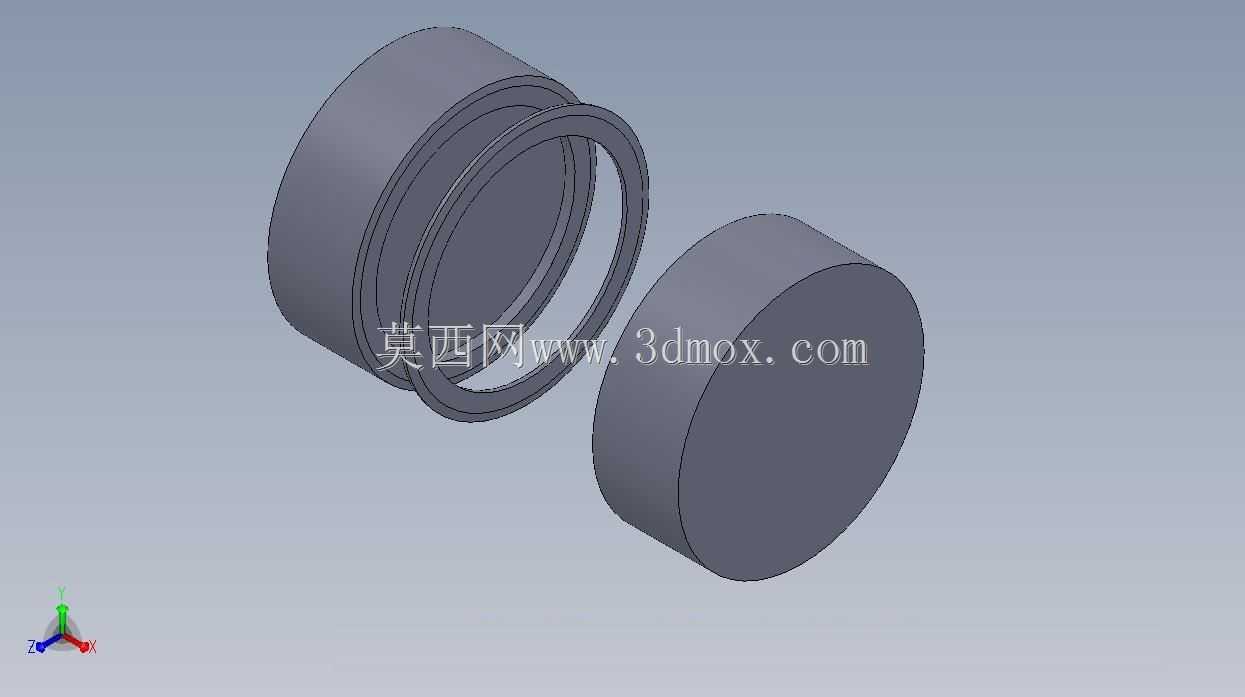

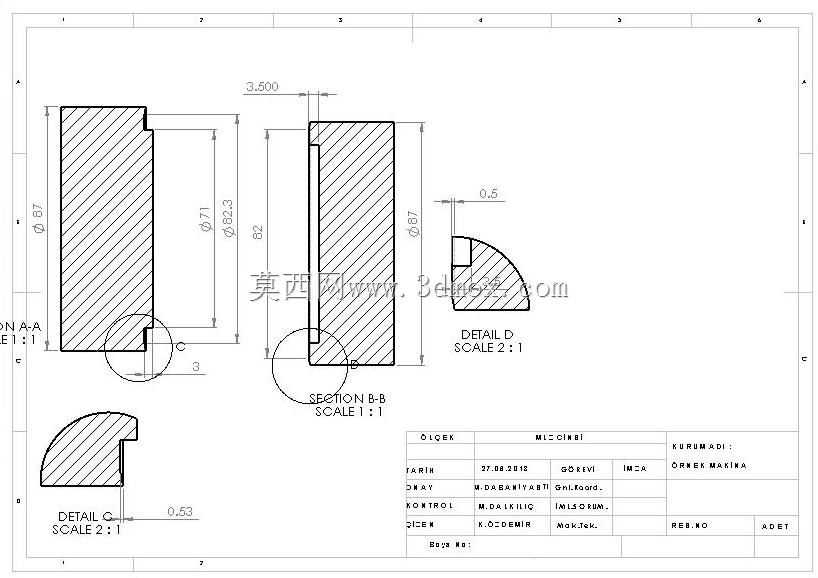

　　这套分体组合式环形端盖结构，常应用在各类回转支承部位、腔体端部密封场景中，比如中小型减速机输出轴端、液压油缸缸头限位、输送辊筒端部防尘封盖这类工况，核心作用是完成腔体端部的轴向限位、内置密封件的定位压紧，同时阻挡外部粉尘、切削液、水汽进入腔体内部，避免内部润滑脂泄漏流失。从结构拆分来看，整套组件分为三个配合部分：外侧的杯状主体端盖、中间的环形密封压圈、内侧的圆形挡片，三个零件同轴配合，没有多余的异形结构，全部采用回转体构型，加工时可直接通过数控车床一次装夹完成内外径、端面的车削加工，不需要额外的铣削、钻孔工序，加工成本控制优势明显。设计时优先考虑了装配的容错性，杯状主体的内孔预留了0.15mm的同轴度调整间隙，和腔体止口配合时，

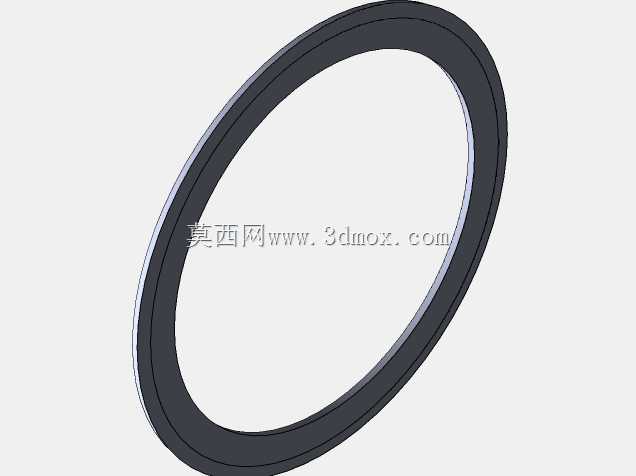

　　即使腔体止口存在轻微的圆度误差，也能顺利装入，不会出现卡滞问题；中间的环形压圈厚度比主体端盖的内嵌槽深度小0.2mm，装配时压圈不会突出主体端面，当端盖通过周向螺栓锁紧在腔体上时，压圈可以均匀挤压内置的O型密封圈或者骨架油封，让密封件的唇口均匀贴合在穿过端盖中心的轴件表面，避免局部压力过大导致密封件过早磨损，也不会因为压力不足出现密封失效漏油的问题。内侧的圆形挡片采用过盈配合压入主体端盖的内槽尾部，不需要额外的紧固件固定，挡片的作用是阻挡腔体内部的润滑脂直接冲击密封件，同时在轴件出现小幅轴向窜动时，挡片可以作为轴向限位的接触面，避免轴端直接碰撞密封压圈导致密封结构移位。从安装边界来看，

　　这套端盖的最大外径适配常规的120mm标准腔体止口，主体端盖的轴向总长度控制在38mm，不会占用过多的设备外部安装空间，端盖周向预留的四个螺栓孔采用均匀分布设计，适配M6的内六角圆柱头螺栓，螺栓沉孔深度设计为6mm，锁紧后螺栓头完全沉入沉孔内，不会突出端盖端面，避免和周边的管线、相邻零部件发生干涉。在实际工况适配中，这套结构可以根据使用场景更换零件材质，普通工况下采用45号钢调质处理即可满足强度要求，在有腐蚀性介质的化工设备场景中，可以更换为304不锈钢材质，在对重量有要求的自动化设备场景中，也可以采用高强度工程塑料注塑加工，结构本身不需要做大幅修改就能适配不同材质的加工工艺。很多现场维护人员反馈，

　　传统的整体式端盖在更换密封件时需要完全拆下端盖，再用撬棍取出老化的密封件，很容易刮伤端盖的密封槽内壁，导致后续安装新密封件时出现泄漏点，而这套分体式结构只需要拆下端盖，取出中间的环形压圈就能直接更换密封件，不需要撬动密封槽内壁，维护效率提升明显，也能避免端盖本体的二次损伤。另外在设计时特意将所有配合棱边做了0.5mm的倒角处理，一方面是去除加工产生的毛刺，避免装配时割伤安装人员的手部，另一方面也能引导密封件顺利装入槽内，不会因为锐边刮破密封件的橡胶唇口。端盖的外表面没有设计多余的散热筋或者装饰性结构，平整的外表面更容易清理堆积的粉尘、油污，适合在矿山、建材加工这类粉尘浓度较高的生产场景中使用，不会因为结构缝隙残留污物导致清洁困难。
