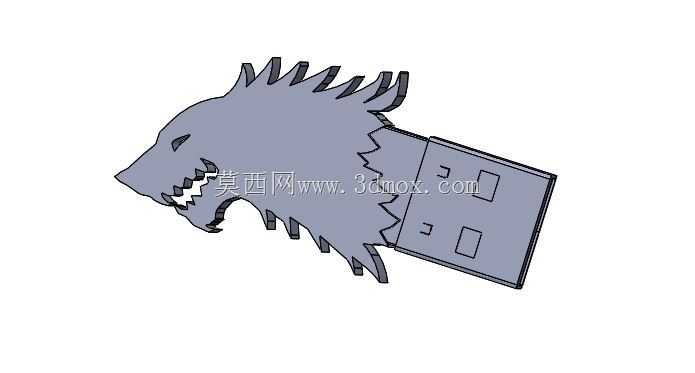

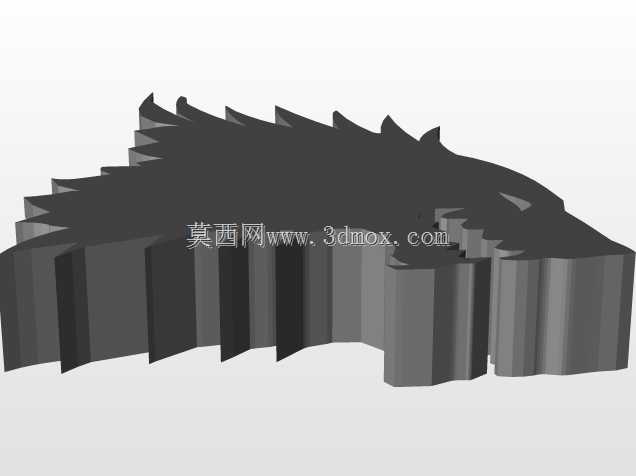

狼头造型创意U盘外观结构设计

　　做这个狼头造型U盘的结构设计时，最先要平衡的是外观辨识度和U盘的实用属性，毕竟这类创意数码配件，不能只做个花架子，日常插拔、携带的可靠性才是用户实际用下来最先感知的点。先从安装边界说起，常规USB公头的金属插片部分尺寸是固定的，要符合通用USB接口的插拔公差，插片伸出外壳的长度、插片与接口内部触点的对位精度，都要卡在通用串行总线的机械规范里，不然插电脑的时候容易出现插不到位、识别不到存储芯片的问题。狼头造型的外壳部分，是套在U盘主控板和存储芯片外围的，设计的时候特意把狼头的轮廓做了收边处理，最宽处的尺寸控制在22mm以内，总长度连插片算下来不超过55mm，厚度控制在8mm，这个尺寸边界是考虑到现在很多笔记本的USB接口是并排布置的，相邻接口间距大多在20mm左右，如果外壳做太宽，插一个接口就会挡住旁边的接口，实用性会大打折扣。

　　从应用场景来看，这类创意造型的U盘，除了日常办公拷贝文档、传输设计文件的基础存储用途，很多时候也会作为数码周边文创、主题活动的定制礼品，还有不少数码爱好者会收集这类造型独特的存储配件，所以外形的细节还原度和结构耐用性要同时兼顾。狼头部分的造型做了棱角化处理，鬃毛的凸起部分没有做尖锐的直角，全部倒了R0.5的圆角，一方面是避免放在口袋里携带的时候勾刮衣物、划伤其他随身物品，另一方面也能减少边角处的应力集中，要是不小心从桌面掉落到地面，圆角结构能分散冲击力，降低外壳开裂的概率。

　　设计思路上没有把狼头和USB插片做成完全固定死的一体式结构，而是在狼头外壳和插片基座的衔接位置做了卡扣式的装配位，主控板和存储芯片固定在插片基座上，狼头外壳通过周向的三个卡扣卡在基座上，装配的时候不用打胶，后期如果需要更换主控或者维修存储芯片，撬开卡扣就能拆开，比一体式粘胶的结构维护性好很多。狼头的嘴部位置特意做了内凹的防滑纹理，插拔U盘的时候手指刚好能捏在这个位置，增大摩擦力，不用费很大劲就能插拔，避免因为外壳太光滑，插拔的时候打滑导致插片歪折。

　　实际做结构验证的时候，特意测了插拔力的数值，把外壳装配完成后，整体插拔USB接口的力控制在15N到20N之间，这个力度范围既能保证插上去之后不会因为轻微拉扯就脱落，也不会因为插拔力太大导致用户拔U盘的时候把外壳拔脱。另外狼头造型的内部空腔做了筋位设计，筋位刚好顶住主控板的四个角，把电路板牢牢卡在空腔里，就算日常携带的时候有晃动、磕碰，电路板也不会在外壳里窜动，避免出现焊盘脱焊、存储芯片接触不良的问题。外壳的壁厚统一做了1.2mm，这个厚度不管是用注塑工艺做ABS材质的量产件，还是用3D打印做手板验证，都能保证成型后的结构强度，不会出现壁厚太薄容易碎裂、壁厚太厚导致缩水变形的问题。

　　考虑到日常使用中U盘经常会被放在口袋、包里，和钥匙、其他金属配件摩擦，狼头的外表面没有做太复杂的凹凸纹理，除了表现狼鬃和面部轮廓的必要造型线条，其余面都做了微弧的平滑处理，减少摩擦后的划痕残留，也不容易积攒灰尘，日常清洁的时候用布一擦就能干净。插片部分的基座和狼头外壳的衔接处做了0.3mm的台阶差，插U盘的时候这个台阶刚好顶在设备USB接口的外侧端面，起到插入深度限位的作用，避免插得过深顶坏设备内部的接口触点，也不会因为插得太浅导致接触不良。
