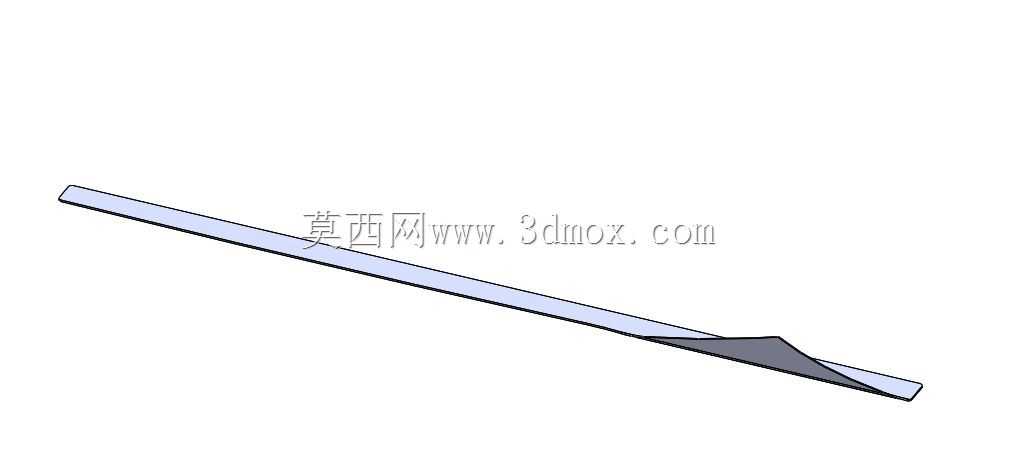

F30模具侧刀结构三维数模设计

　　在五金冲压、连续模生产的实际场景里，侧刀是承担料带步距定位、侧边修边、余料冲裁的核心功能零件，F30规格的模具侧刀，主要适配30mm公称行程的中小型连续冲压模具，常见于端子冲压、五金弹片生产、小型钣金件连续冲制的产线模具中，这类侧刀的工况往往是高频次往复冲裁，单次冲裁行程短，冲切力集中在刃口区域，对零件的刚性、刃口耐磨性、安装定位精度都有明确的工程要求。从实际使用的角度出发，这类侧刀安装在模具的上模座侧装槽内，通过侧刃挡块配合实现料带的步距定距，每次上模下行时，侧刀的刃口部分冲切掉料带侧边的定距缺口，料带送进时依靠挡块卡入冲切后的缺口实现精准送料，相比导正销定距的结构，侧刀定距的结构更适合料厚0.1-1.2mm的薄料高速冲压场景，

　　送料误差可以控制在0.02mm以内，不会出现导正销带料、孔位变形导致的送料偏差问题。这款F30模具侧刀的设计思路，完全围绕冲压工况的实际需求展开，整体采用长条式扁平结构，主体截面为矩形，方便装入模具的标准侧刀安装槽，安装时通过侧面的紧定螺钉顶紧固定，不需要额外设计复杂的装夹结构，更换时只需要松开紧定螺钉即可抽出替换，适配快换式模具的维护需求。刃口部分采用斜刃设计，冲切时刃口从料带的一侧逐步切入，相比平刃结构可以降低30%左右的冲裁力，减少冲切时的设备震动，同时降低刃口的瞬时冲击载荷，延长刀具的使用寿命。刃口的后角设计为2度，既保证刃口的锋利度，又避免后角过大导致刃口强度不足，在高频冲裁时出现崩刃问题。从外形尺寸与安装边界来看，

　　这款侧刀的总长度为205mm，也就是8.07英寸，适配安装槽的宽度为12mm，厚度为6mm，安装时需要保证刃口突出卸料板底面0.8-1.2mm，突出量过大会导致冲切后料带毛刺过大，突出量过小则会出现冲切不断、余料粘连的问题。侧刀的非刃口端设计有15度的导入斜角，安装时可以顺利滑入安装槽，不会因为槽口的加工毛刺导致卡滞，刃口端的端面设计有0.5mm的避让倒角，避免安装时刃口与模具其他零件发生磕碰导致刃口缺损。在实际的模具设计选型过程中，这类侧刀的选型需要匹配料带的送进步距，F30规格对应的步距范围为20-30mm，冲切料带的侧边宽度为3mm，冲切后的缺口深度为1.5mm，刚好适配挡块的定位尺寸，不会因为缺口过浅导致挡块滑脱，也不会因为缺口过深导致料带侧边强度不足，送进时出现料带变形。设计三维数模的时候，需要重点保证刃口部分的直线度公差，全长范围内的直线度需要控制在0.01mm以内，安装基准面的平面度公差控制在0.008mm以内，这样安装后刃口的平行度才能满足冲切要求，避免出现局部冲切不断、毛刺超差的问题。同时数模中需要标注清楚刃口的硬度要求，实际生产中这类侧刀一般采用SKH-9高速钢材质，淬火硬度达到HRC62-64，保证刃口的耐磨性，非刃口部分的硬度可以稍低，避免整体过硬导致安装时出现断裂问题。在连续模的实际生产中，这类侧刀的使用寿命一般在100万冲次左右，当刃口出现磨损、冲切毛刺超过0.05mm时，就需要及时更换或者修磨刃口，

　　修磨时只需要修磨刃口的端面，每次修磨量控制在0.1-0.2mm，修磨后需要保证刃口的垂直度，避免修磨后侧刀的有效长度变化导致步距定位出现偏差。数模设计时也预留了足够的修磨余量，总长度方向的修磨余量可以满足5次以上的修磨需求，降低模具的维护成本。另外，这款侧刀的结构设计也考虑了防呆需求，非刃口端的倒角方向与刃口方向对应，安装时如果方向装反，侧刀无法完全装入安装槽，避免现场装模时出现方向装反的失误，减少模具调试的时间成本。从结构强度的角度出发，侧刀的整体截面厚度经过校核，在最大冲裁力12kN的工况下，根部的最大弯曲应力为280MPa，远低于高速钢的许用应力，不会出现冲裁过程中侧刀断裂的问题，刃口部分的应力集中区域做了微小的圆角过渡，避免应力集中导致的崩刃问题。
