带式传动摩擦系数测试实验装置结构

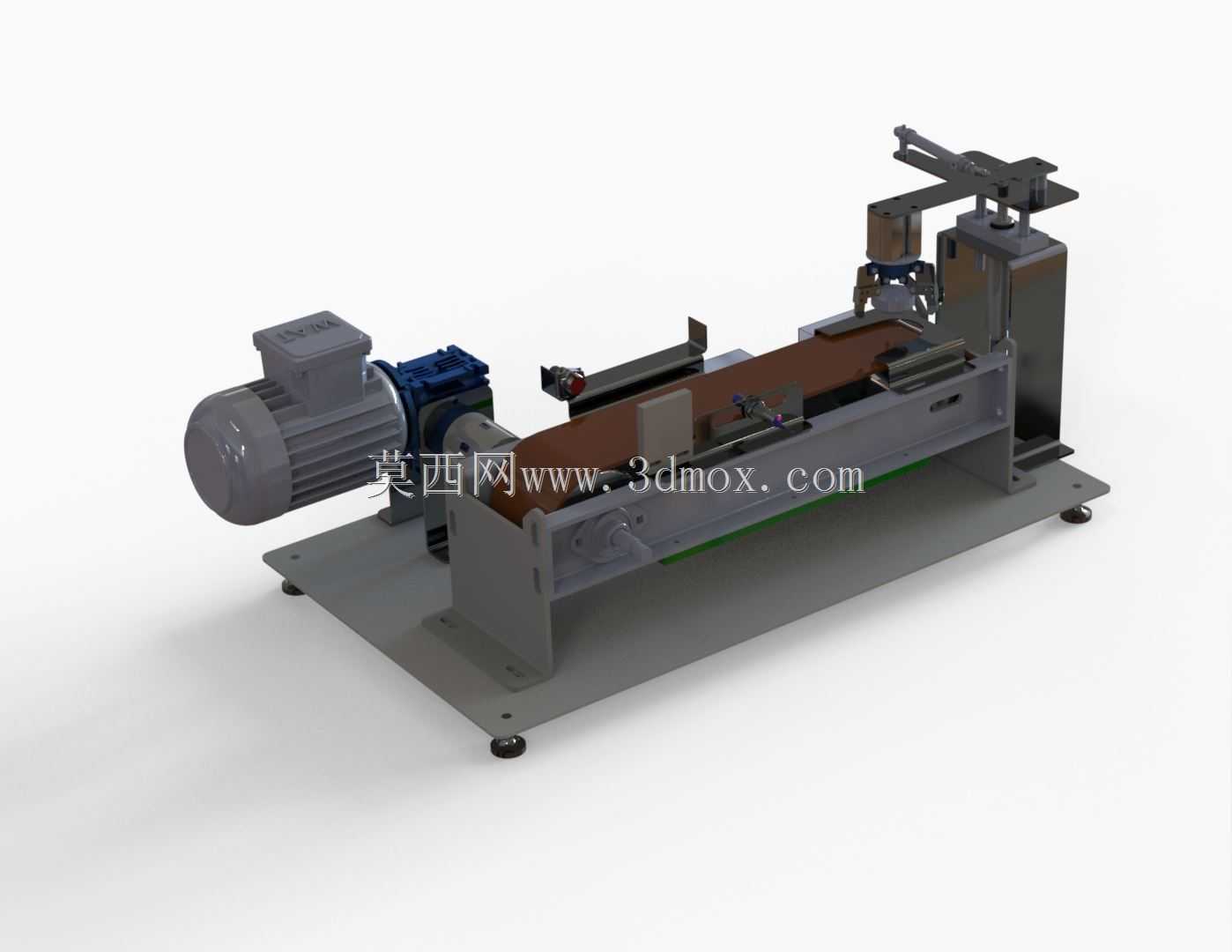

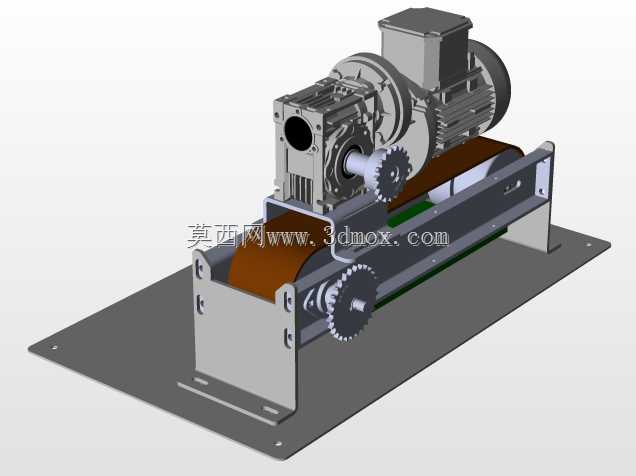

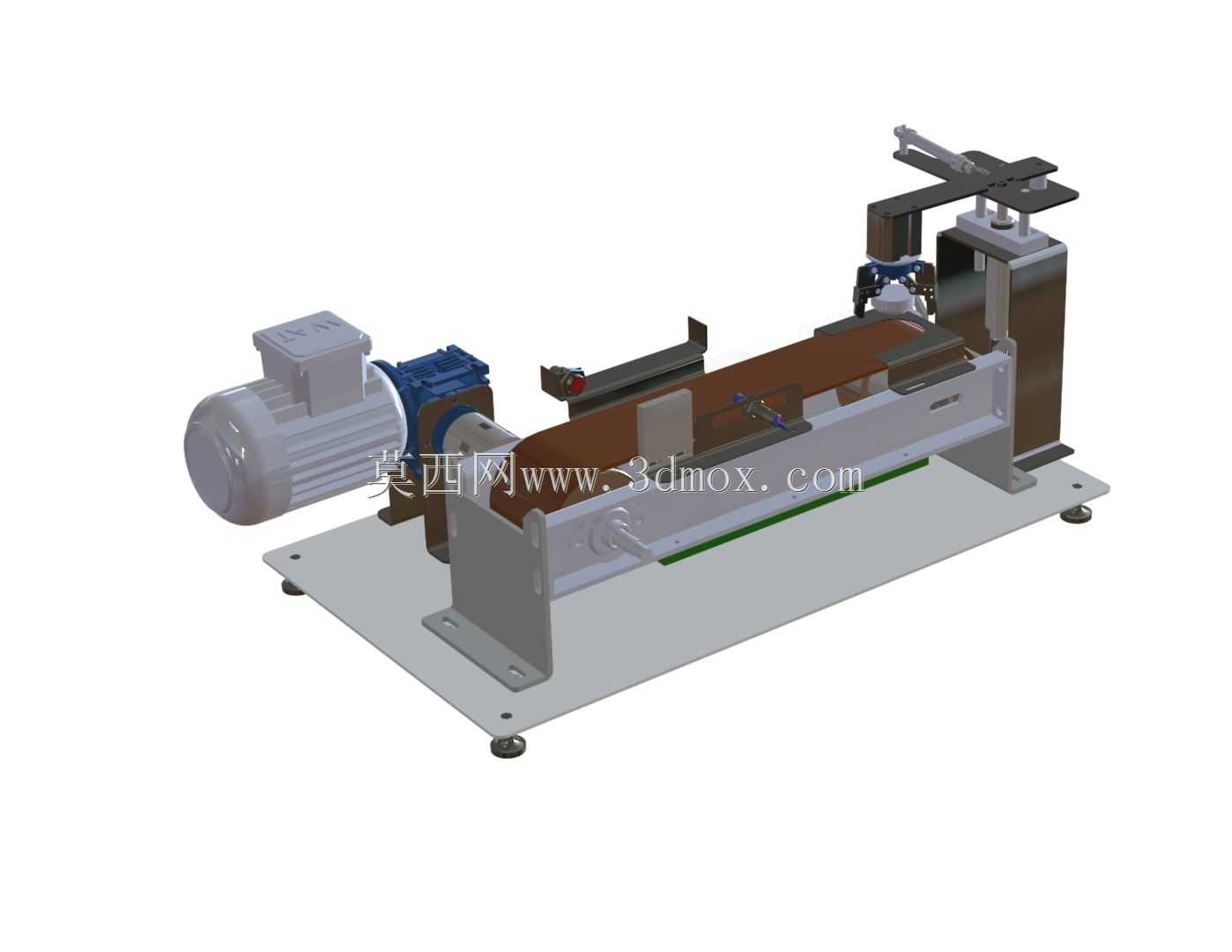

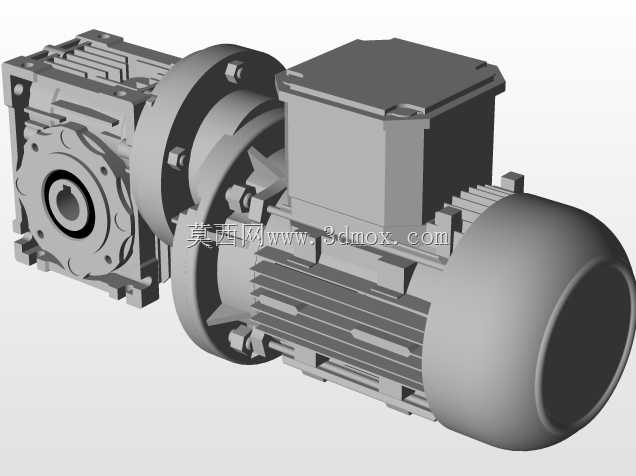

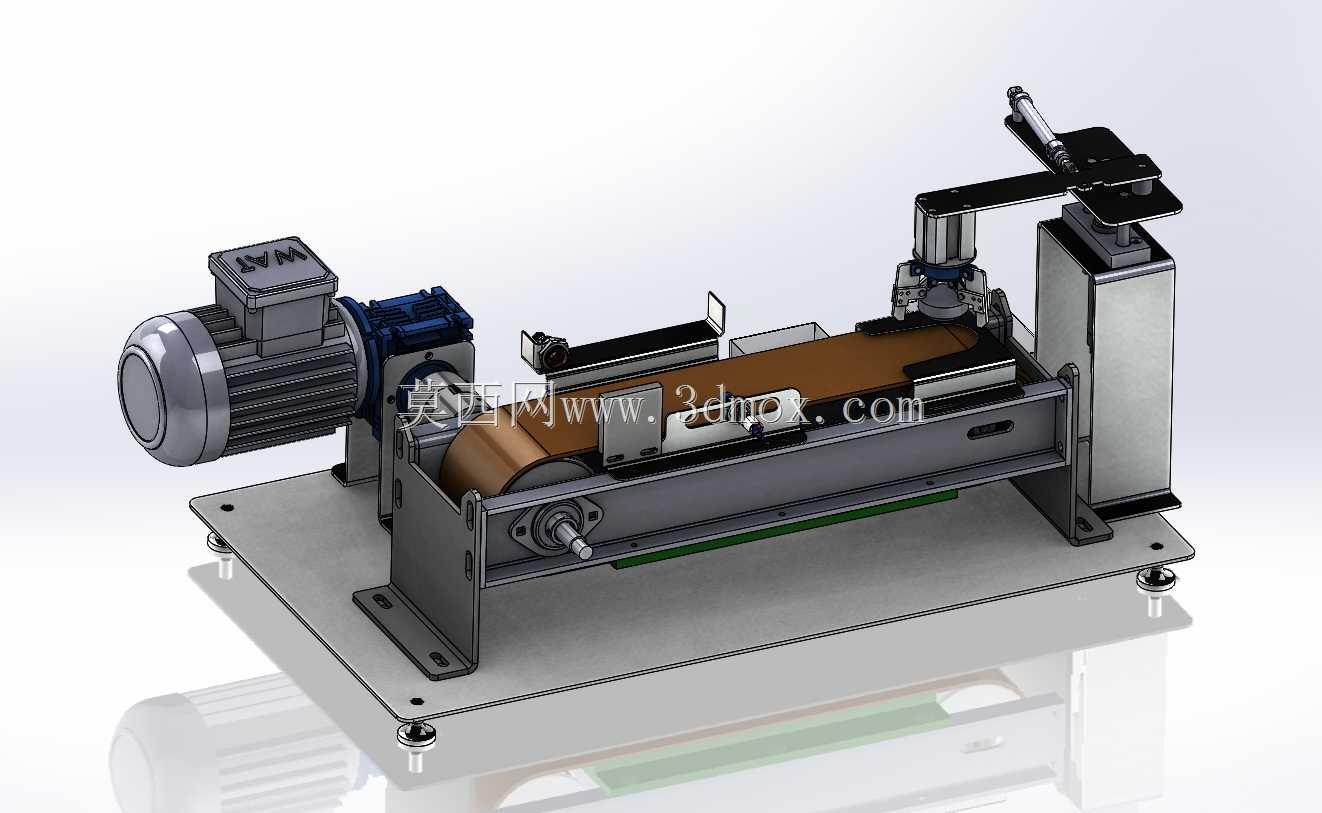

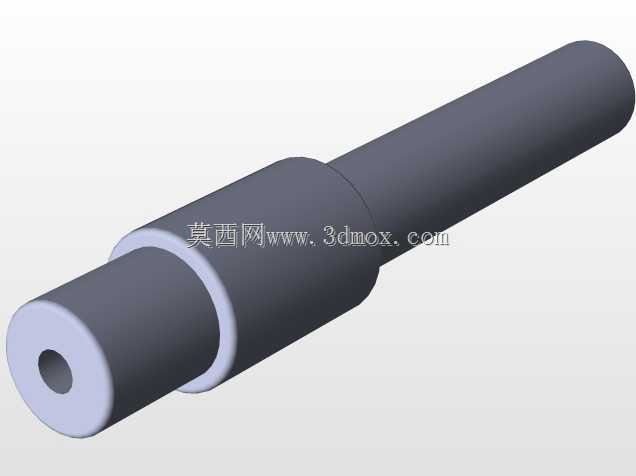

　　这套实验装置核心围绕带式传动场景下的摩擦特性测试搭建，整体采用卧式底板安装结构，所有功能组件均集成在一块经铣削加工的钢制安装底板上，底板四角配置可调式支撑脚杯，可在实验台架上完成水平度校准，抵消安装面的平面度误差，避免设备运行时出现附加振动影响测试数据精度。驱动端采用卧式减速电机直连主动辊的布局，电机通过法兰式安装座固定在底板左侧，输出轴与主动辊轴通过刚性联轴器对接，省去了中间链传动或带传动的传动间隙，保证转速输出的稳定性，可精准控制传送带的运行线速度，匹配不同摩擦测试工况下的速度参数要求。中间段的传送带环绕在主动辊与从动辊之间，辊体两端采用带座外球面轴承支撑，可通过从动辊侧的张紧调节螺栓调整传送带预紧力，

　　避免运行过程中出现打滑跑偏问题，传送带上方设置了可调节位置的试样夹持挡块，可根据待测试样的尺寸调整夹持间距，适配不同规格的摩擦副试样安装需求。测试执行组件布置在传送带中段上方，采用立式立柱支撑的悬臂结构，悬臂末端安装可垂直升降的压头组件，压头上方配套压力传感模块，可实时采集压头施加在试样与传送带接触面间的正压力数值，悬臂的水平位置可通过立柱上的导轨滑块调整，能将压头精准对准试样的测试点位，压头的升降行程通过直线轴承导向，保证施压过程中压头无径向偏移，压力施加方向始终垂直于传送带工作面。设备右侧的立式电控箱体集成了设备的供电、信号采集与调速控制模块，箱体顶部预留了传感器接线端口，可外接数据采集终端实时记录摩擦过程中的拉力、正压力、

　　转速等参数，通过换算即可得到不同工况下带式传动接触面的摩擦系数数值。从安装边界来看，整套设备的底板长度控制在800mm区间，宽度在350mm左右，不含顶部悬臂调节结构的主体高度为250mm，安装时仅需在实验台面上预留对应尺寸的平整区域，接通220V交流供电即可完成基础调试，无需额外的地基固定或外接复杂气路油路。在实际应用场景中，这类装置主要面向高校机械类专业的摩擦学实验教学，也可用于小型传动带生产企业的来料性能抽检，可完成不同材质传送带、不同载荷、不同运行速度下的摩擦系数测定，也可拓展用于模拟带式输送过程中物料与输送带间的摩擦阻力测试，为输送设备的选型设计提供实测数据支撑。设计过程中优先考虑了实验操作的便捷性，

　　所有需要手动调节的结构均布置在设备正面操作侧，张紧螺栓、压头锁紧手柄、试样夹持旋钮的操作高度符合人体工程学要求，实验人员无需俯身或借助特殊工具即可完成试样装夹与参数调整。设备的传动部分全部设置了安全防护间隙，传送带外侧无突出的尖锐结构，电机的旋转部件配套了半包围式防护端盖，避免实验过程中衣物或工具卷入传动部位。整套结构的零部件多采用标准型材与标准件组合搭建，安装底板、立柱、悬臂等结构件均采用常见的钢板与铝型材加工，后期维护更换配件的成本较低，压头组件可根据测试需求更换不同材质的摩擦头，拓展测试不同摩擦副的摩擦特性，无需对主体结构做大规模改动。
