7.25英寸轨距铰链盖货运车厢结构设计

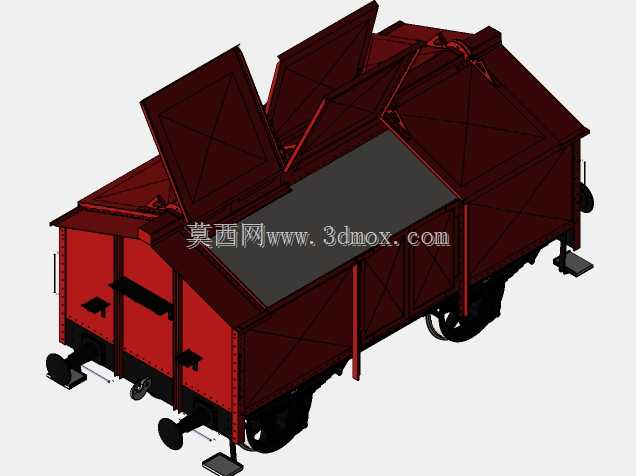

　　这款窄轨铰链盖货运车厢的三维结构设计，核心面向小型工矿厂区、林区窄轨运输线路、主题轨道交通场景的配套货运需求，适配7.25英寸轨距的小型轨道系统，这类轨距常见于厂区内部物料转运、小型旅游观光线路配套货运、模型级轨道装备实体化落地等场景，区别于标准轨距的大运量货运车厢，该结构更侧重小空间内的灵活转运、散料运输过程中的防洒落防护需求。从功能特性来看，车厢顶部采用铰链连接的翻盖结构，翻盖沿车厢一侧的铰链轴实现开合，闭合状态下可完全覆盖货厢上部开口，避免运输粉状、颗粒状散料时受风吹、运行颠簸出现洒落，同时也能在露天存放物料时起到一定的防雨遮挡作用；翻盖边缘设置有对应锁止结构的安装位，可根据实际使用需求搭配搭扣、锁具实现闭合后的固定，

　　避免运行过程中翻盖受震动自行翻开。货厢主体采用框架加围板的结构形式，底部框架预留了与转向架连接的安装接口，安装边界严格匹配7.25英寸轨距的轮对、转向架尺寸，轮对安装位的中心距与轨距完全适配，保证车厢在轨道上运行时不会出现脱轨、卡轨问题；车厢整体宽度控制在窄轨线路的限界要求内，高度适配小型牵引机车的连挂高度，车钩安装位的中心高度与同轨距的牵引设备保持一致，可直接与对应规格的蒸汽机车、内燃牵引机车实现连挂作业。设计过程中优先考虑了窄轨场景的通过性需求，车厢整体长度控制在小半径曲线可顺利通过的范围内，端部结构做了圆弧过渡处理，避免在小曲率半径轨道上连挂时出现车厢端部干涉；围板结构采用等厚板材拼接的形式，

　　在保证货厢容积满足小批量物料转运需求的同时，尽可能降低车厢自身重量，减少牵引过程中的动力损耗。铰链结构的设计充分考虑了开合的顺畅性与耐用性，铰链轴与安装座之间预留了合理的配合间隙，可适应户外工况下的轻微形变、灰尘附着等情况，不会出现卡滞问题；翻盖的重量经过配重平衡，单人即可完成开合操作，无需额外辅助工具，适合厂区内频繁装卸物料的使用场景。货厢底部设置有排水孔位，可在运输含水物料、雨天作业时及时排出厢内积水，避免物料被水浸泡、车厢长期积水出现锈蚀；围板与底部框架的连接位置设置有加强筋结构，可承受散料装载时的侧压力，避免满载情况下围板出现外胀变形。从安装适配的角度来看，该结构的所有外部安装接口均遵循同类型窄轨车辆的通用尺寸规范，

　　转向架连接孔位、车钩安装位、制动系统安装位的位置与尺寸均符合常规小型窄轨货车的配套要求，可直接替换同轨距的现有老旧货运车厢，无需对轨道、牵引设备做额外改造。在细节处理上，翻盖与货厢上口的贴合面设置有折边结构，闭合后折边可遮挡住拼接缝隙，进一步提升散料运输时的密封效果，减少细小颗粒从缝隙处漏出；车厢侧面预留了标识安装位，可根据使用单位的需求喷涂编号、载重标识、运营标识等内容，不会破坏车厢的主体结构强度。这类窄轨带盖货车相比敞篷式的窄轨车厢，适用场景更广，除了运输矿石、煤炭、砂石这类常规散料外，也可运输需要一定防护的袋装物料、小型工件，避免运输过程中受外界环境影响出现物料损耗；相比全封闭的货运车厢，铰链盖结构的装卸便利性更强，可从顶部直接进行物料吊装、倾倒作业，装卸效率更高，同时结构更简单，后期维护成本更低，仅需定期对铰链轴、连接部位做润滑保养即可长期稳定使用。
