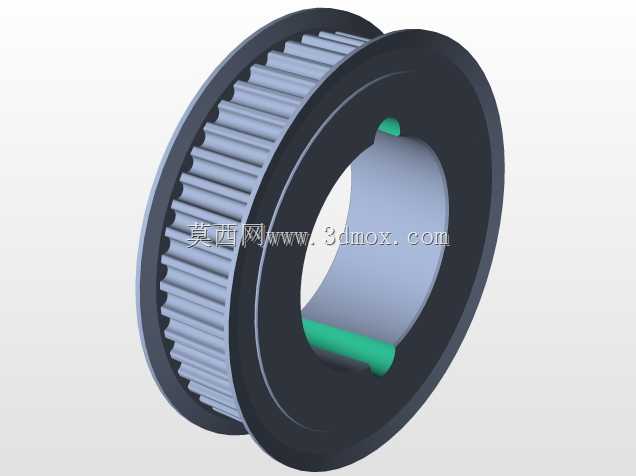

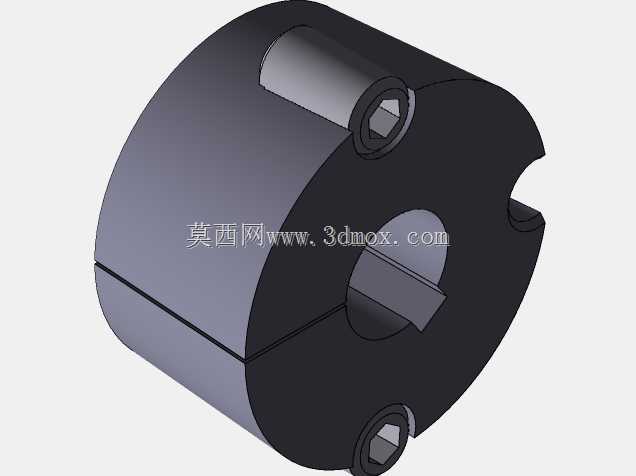

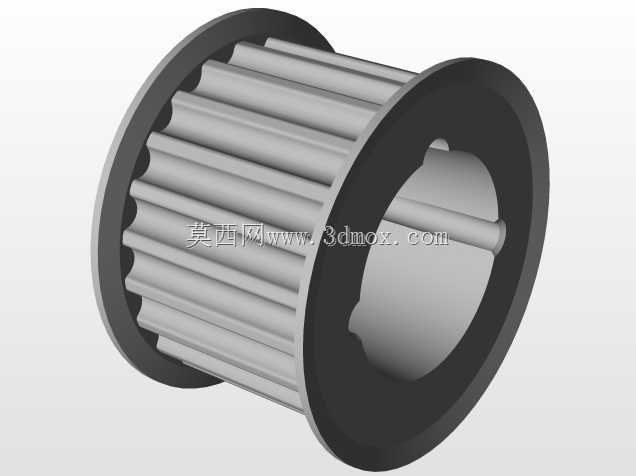

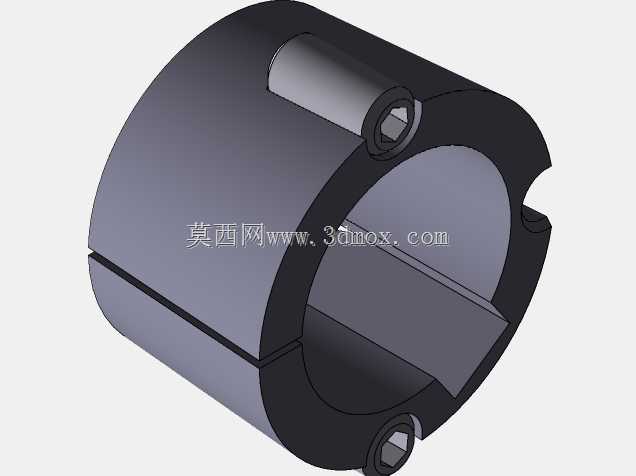

　　在带传动、链传动以及轻载齿轮传动的现场装配场景里，轴与传动轮的同轴度保证、拆装便捷性一直是一线设备维护和结构设计人员绕不开的实际问题，传统键连接虽然承载能力稳定，但存在轴上键槽加工精度要求高、拆装时需要拉马等专用工具、长期运行后键与键槽容易出现磨损间隙导致传动冲击的痛点，而锥形衬套夹紧式的连接结构，正是针对这些现场痛点优化出来的成熟连接方案。这套结构的核心逻辑是依靠锥面的过盈挤压实现无键连接，衬套本体采用开缝式设计，沿轴向开出一条通缝，当内六角锁紧螺钉逐步拧紧时，衬套会沿锥面被压入带对应内锥孔的齿轮轮毂内，随着螺钉拧紧力矩的增加，开缝衬套的内径会均匀收缩，紧紧箍在安装轴的外圆面上，同时衬套的外锥面会对轮毂内锥面产生均匀的径向胀紧力，依靠接触面之间的静摩擦力来传递扭矩，这种连接方式不需要在轴上加工键槽，也不需要对轴做额外的轴向定位台阶，只要轴的外径公差在h7到h8的常用加工精度范围内，就能实现可靠的锁紧固定。从实际应用场景来看，这类结构大量用在输送机的传动辊筒驱动端、小型风机的叶轮安装位、自动化生产线的同步带轮装配、农业机械的轻载齿轮传动部位，尤其适合那些需要频繁调整传动件轴向位置、或者后期维护需要快速拆装更换轮件的工况，相比传统键连接，它的装配不需要加热轮毂，也不需要反复修配键的配合间隙，普通内六角扳手就能完成全部装拆操作，对现场维护人员的技能要求更低，也不会因为拆装过程中的敲击损伤轴面或者轮毂端面。从结构设计的细节来看，

　　配套的齿轮轮毂内锥孔与衬套外锥面的锥度通常选用1:10或者1:12的通用自锁锥度，这个锥度范围既可以保证在螺钉锁紧后产生足够的径向正压力，又能在拆卸时松开锁紧螺钉后，依靠螺钉的顶出作用让衬套和轮毂轻松脱开，不会出现锥面自锁咬死拆不下来的问题；衬套上的螺钉孔采用了等距圆周分布的设计，通常根据传递扭矩的大小设置2到4个锁紧螺钉，拧紧时需要按照对角顺序逐步加力，保证衬套收缩时的受力均匀，避免出现单侧抱紧导致的同轴度超差问题；齿轮部分的齿形采用标准渐开线圆柱直齿设计，齿顶圆、齿根圆的过渡圆角做了优化，减少应力集中，适合中低速、传动平稳性要求适中的工况。在安装边界的设计考量上，这类衬套夹紧结构对安装空间的要求比较友好，

　　轮毂的外径只需要比衬套的最大外锥直径大出足够的螺钉布置空间即可，不需要额外设计轴向锁紧圆螺母或者轴端挡圈的安装位，轴向尺寸非常紧凑，对于那些安装空间受限、轴伸长度较短的传动部位，这种结构的适配性远高于传统键连接加圆螺母锁紧的方案；同时因为是无键连接，轴的受力状态更好，不会因为键槽的存在削弱轴的抗扭、抗弯截面强度，同等轴径下可以传递更大的稳定扭矩，也不会出现长期正反转切换时键槽侧壁被压溃的失效问题。在实际选型和建模过程中，需要重点关注几个配合面的公差匹配：衬套内孔与安装轴的配合间隙不能过大，否则锁紧后衬套的收缩量超过设计极限会导致开缝处间隙过大，影响抱紧力的均匀性；衬套外锥与轮毂内锥的接触面积需要保证在85%以上，建模时要注意锥面的配合长度，避免出现锥面只有小端接触、大端悬空的情况，否则会导致实际接触应力过大，长期运行后出现锥面压溃、传动打滑的问题；另外锁紧螺钉的沉头深度要做合理设计，保证螺钉拧紧后头部不会高出轮毂端面，避免和周边的护罩、机架等固定部件发生运动干涉。很多刚接触这类结构的设计人员容易忽略衬套开缝处的细节处理，建模时开缝的宽度通常取1.5到3毫米，根据衬套的公称直径大小调整，开缝的两端要设计止裂孔，避免衬套在反复收缩、胀开的过程中，缝隙端部出现应力集中导致的开裂失效；同时衬套的内孔和外锥面的粗糙度要控制在Ra1.6到Ra3.2之间，过于粗糙的表面会降低实际摩擦系数，需要更大的锁紧力矩才能达到设计传递扭矩，

　　过于光滑的表面则可能在冲击载荷下出现轴向窜动。从传动适配性来看，这套锥形衬套加齿轮的组合，可以适配不同直径的标准光轴，只需要更换对应内孔规格的衬套，不需要重新加工齿轮本身，对于系列化设备的设计来说，可以大幅减少齿轮的备件种类，降低生产和仓储的管理成本，比如同一款齿轮，通过搭配不同内孔的锥形衬套，就可以分别适配20毫米、22毫米、25毫米等不同直径的输出轴，不需要针对每种轴径单独加工带对应键槽的齿轮轮毂，这也是这类结构在通用传动设备里被广泛应用的核心原因之一。在实际装配的工艺要求上，安装前需要把轴的外圆面、衬套的内外锥面、轮毂的内锥面全部擦拭干净，不能残留油污、铁屑或者油漆涂层，否则会大幅降低接触面的摩擦系数，导致传动过程中出现打滑、轴向窜动的问题；拧紧螺钉时的力矩要符合对应规格的推荐值，不能凭手感随意加力，力矩过小会导致抱紧力不足，力矩过大则可能导致衬套产生塑性变形，失去应有的弹性收缩能力，甚至出现螺钉断裂的失效问题。
