铁路敞顶货运车厢带转向架结构设计

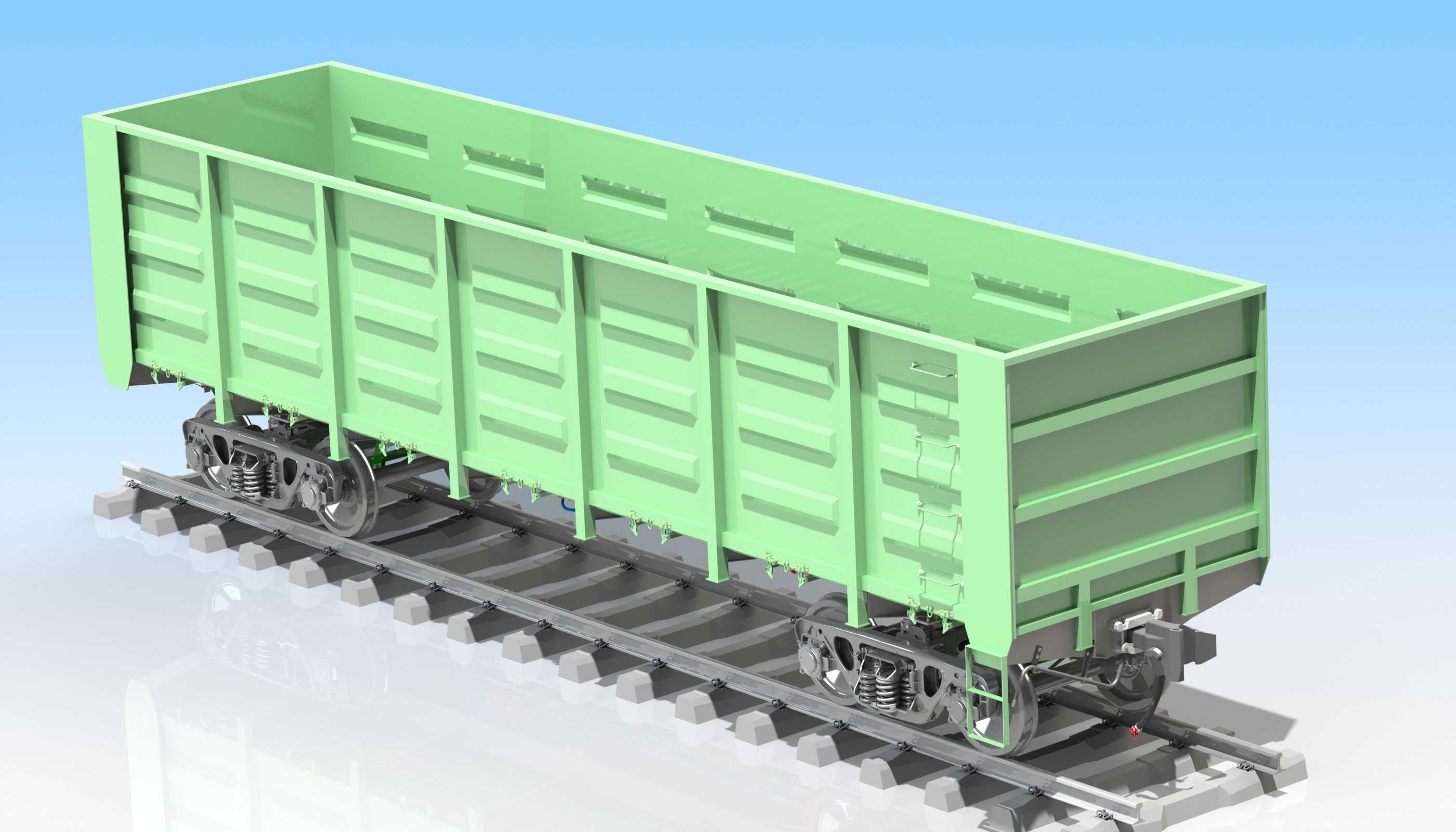

　　该模型还原的是铁路通用敞式货运车厢的完整结构，这类车厢是国内干线铁路货运体系里保有量最高的载具类型，主要承担煤炭、矿石、建材、成件包装货物等大宗散堆装与通用件的中长距离运输任务，适配国内绝大多数电气化、非电气化干线铁路及专用线的运营场景，可适配通用翻车机、人工装卸、龙门吊吊装等多种装卸作业模式，无需额外改造即可兼容现有货场的装卸配套设施。

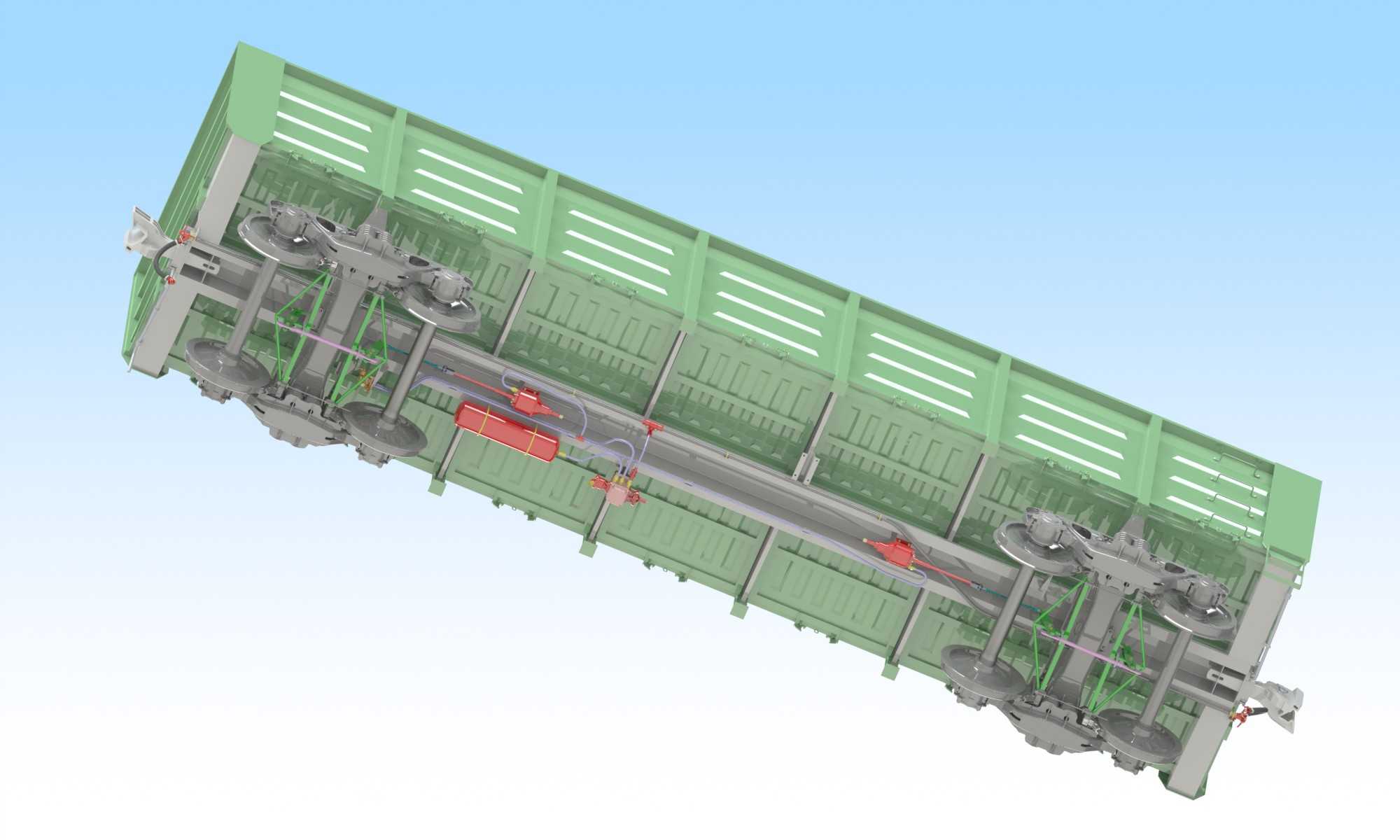

　　从结构设计逻辑来看，整个模型分为上部承载车体与下部走行转向架两大核心模块，二者通过心盘与旁承结构实现连接，同时预留了制动管路、车钩缓冲装置的安装接口。上部车体采用侧壁承载式结构，侧墙设置多道横向压筋与竖向立柱加强结构，在控制整车自重的前提下，保证侧墙能够承受散货堆积产生的侧压力，避免满载工况下出现侧墙外胀变形；车体内腔为通长无隔断设计，最大化利用内部装载空间，端墙设置加强横带与车钩安装座的补强结构，承受调车作业时的纵向冲击载荷。车体底部的中梁、侧梁采用变截面设计，在转向架支撑位置做了局部加厚补强，对应心盘安装位置设置了加强筋板，避免长期运营中出现梁体疲劳开裂。

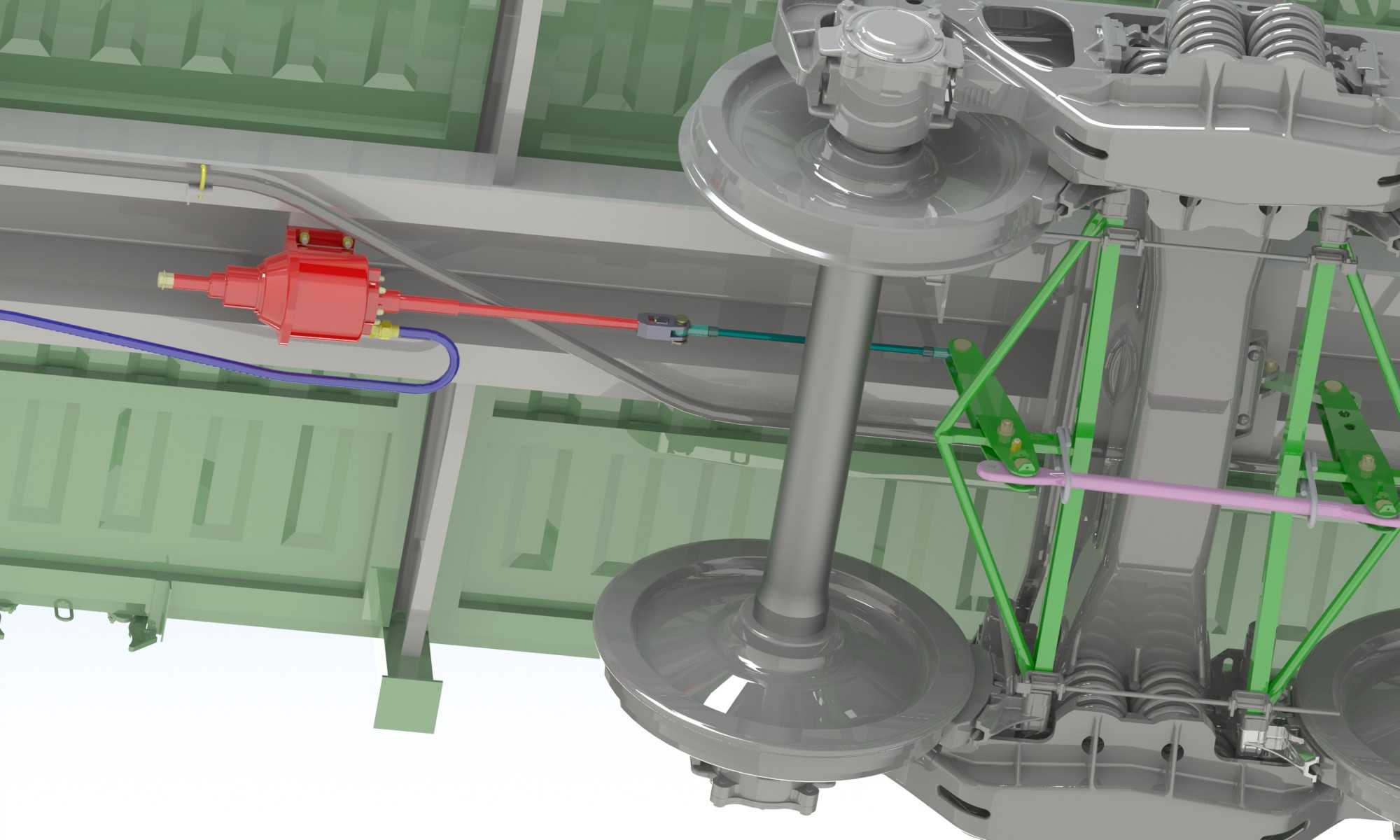

　　下部走行部采用两台标准二轴转向架，每台转向架配置两组轮对、轴箱弹簧悬挂装置、基础制动单元，轮对采用标准轨距设计，适配国内1435mm标准铁路轨距，轴箱定位结构兼顾了直线运行的稳定性与曲线通过的灵活性，可顺利通过国内干线铁路的最小曲线半径路段。转向架的基础制动装置采用单侧闸瓦制动结构，制动管路沿车体底架纵向布置，两端预留与相邻车辆制动主管连接的接口，可适配现有空气制动系统的压力要求，保证整列车编组时的制动同步性。车钩缓冲装置安装在车体两端的中梁端部，采用标准铁路货车车钩安装接口尺寸，可与现有各型货运车辆实现连挂，缓冲器安装座预留了足够的压缩行程空间，吸收调车连挂与运行中的纵向冲击。

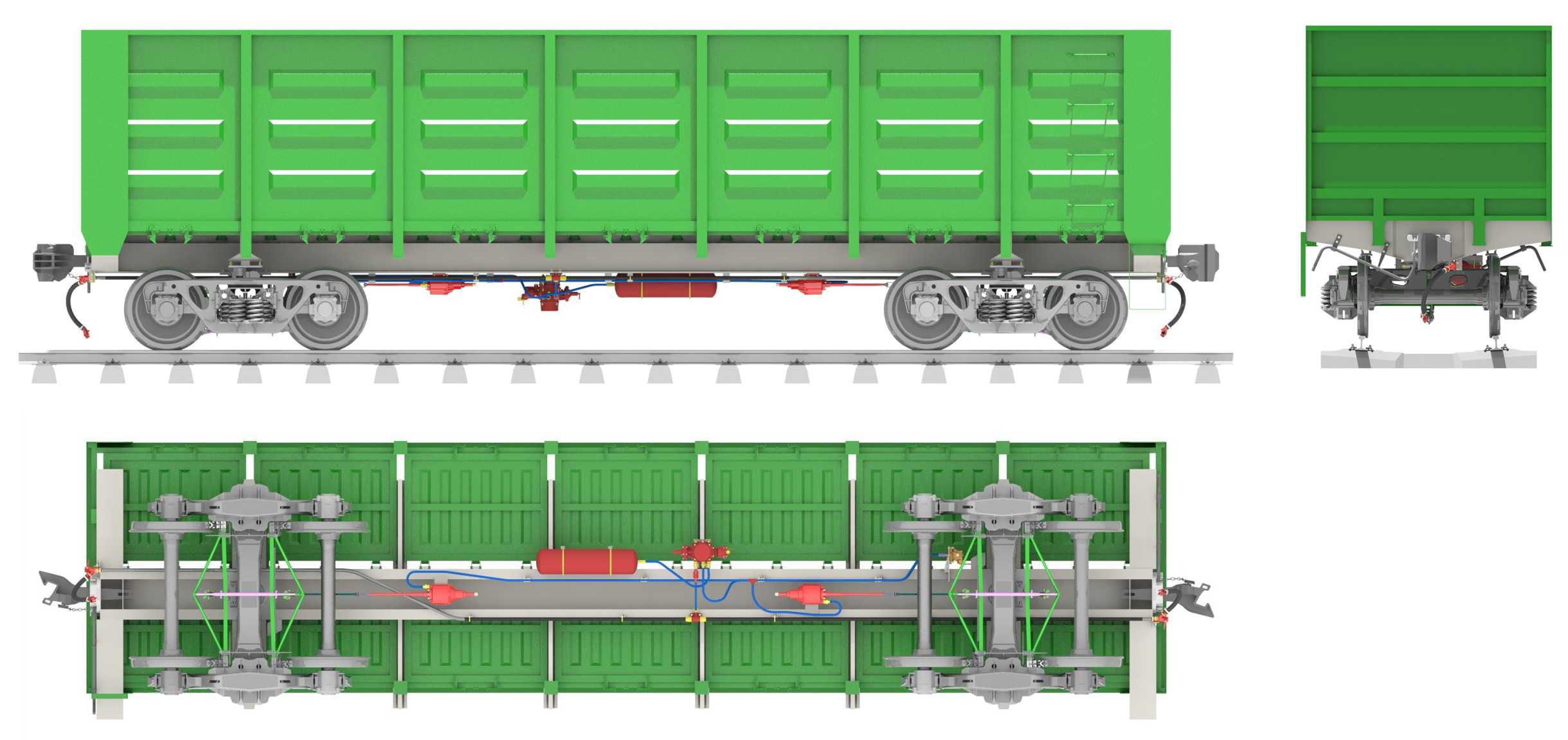

　　从安装边界与适配尺寸来看，车体的整体宽度符合铁路机车车辆限界要求，不会在运行中侵入线路周边的建筑限界；转向架的固定轴距、轮径尺寸均匹配现有线路的道岔、轨道衡等基础设施的适配要求，无需对线路设施进行改造即可上线运营。车体的地板面高度适配现有常规货场的站台高度，方便人工或叉车进行成件货物的装卸作业；侧墙的高度设计兼顾了散货装载容积与整车重心高度要求，满载时整车重心高度符合铁路运行的安全限值，避免运行中出现脱轨、倾覆风险。

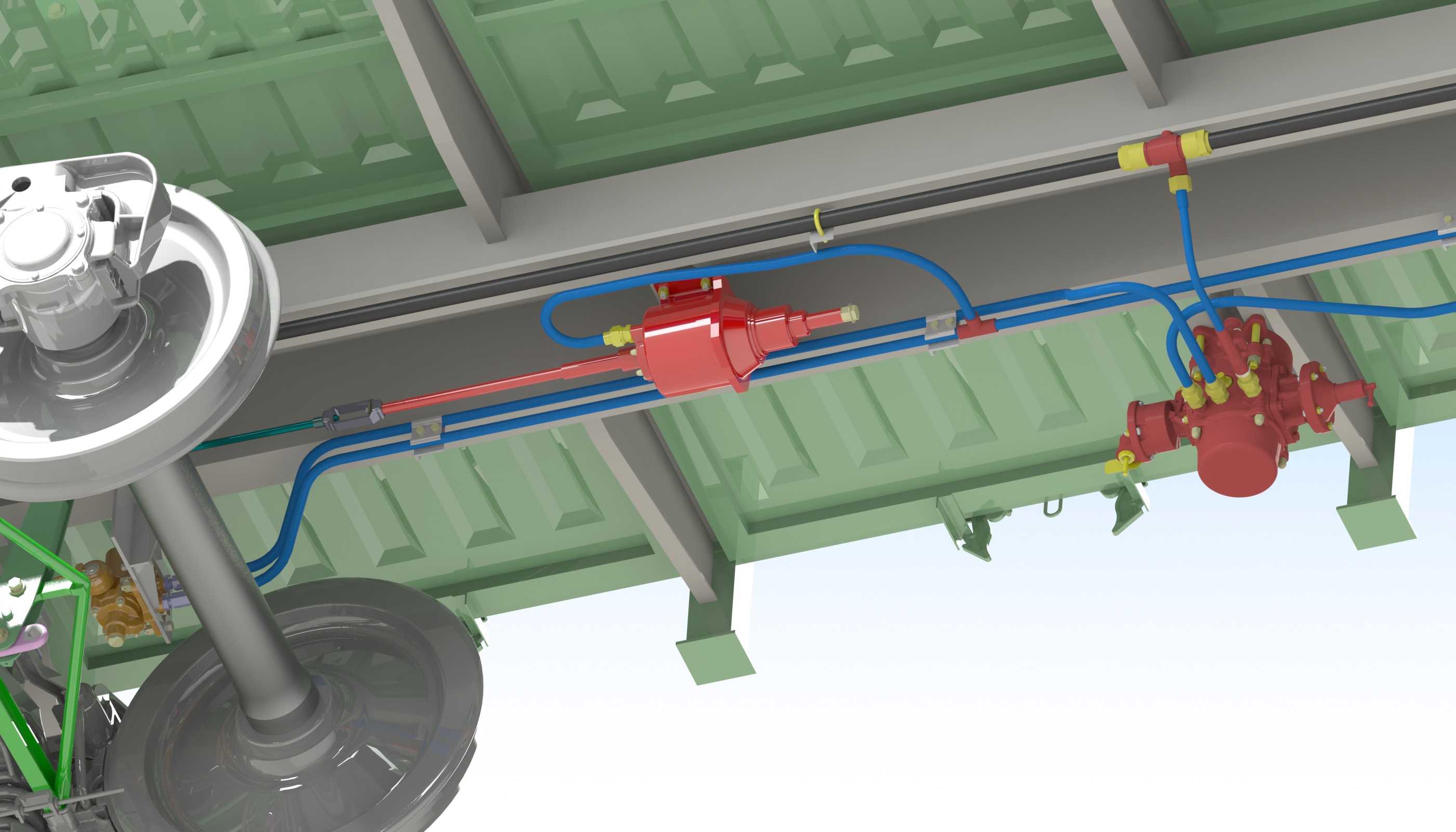

　　在细节设计上，模型还原了车体上的绳栓、脚蹬、制动阀安装座等附属结构，这些结构虽然尺寸不大，但直接影响现场作业的实用性：绳栓用于固定篷布或成件货物的捆绑绳索，避免运输途中货物坠落；脚蹬为调车人员提供登车踏点，适配现场调车作业的操作需求；底架上的制动管路布置避开了容易被石砟击打、积水锈蚀的位置，管路固定卡子的安装位置均做了梁体补强，避免长期振动导致管路松动漏风。转向架上的弹簧静挠度参数匹配整车额定载重下的载荷要求，空车与重车工况下的弹簧压缩量均在合理区间，保证不同装载状态下的运行平稳性，减少对线路的冲击载荷。
