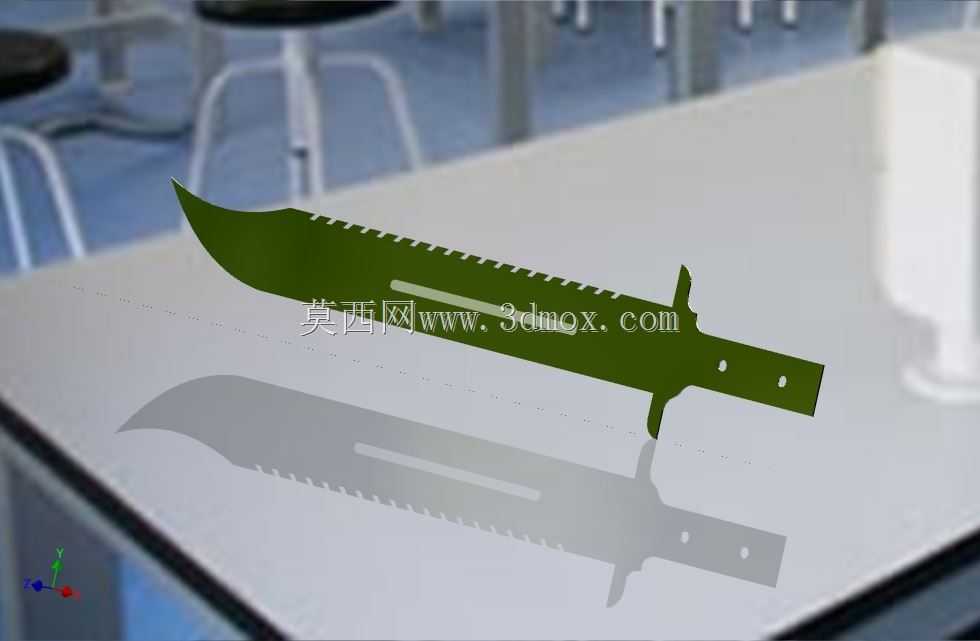

带背齿战术直刀刀刃结构三维数模

　　本次建模的带背齿直刀刀刃结构，核心面向户外工具、战术装备配套的五金刀具加工场景，可直接作为数控铣削、线切割加工的结构参考，也可用于刀具结构力学仿真的基础数模。从实际使用场景出发，这类带背齿的直刀刀刃，既可以满足常规的切削、劈砍作业需求，背齿结构还可实现硬质绳索锯切、硬质材料表面刮削等拓展功能，适配户外作业、应急救援等多场景的使用要求。设计过程中首先确定刀刃的整体轮廓，刀尖采用上扬式的刨削刀尖构型，相比传统水滴刀尖拥有更强的穿刺性能，刀尖角度控制在35度左右，兼顾穿刺时的结构强度与刺入阻力的平衡，避免刀尖角度过小导致受力崩损，也防止角度过大造成穿刺阻力过高。刀刃主切削刃采用连续的弧面开刃设计，开刃角度选取22度，

　　这个角度区间能够在刀刃锋利度与刃口保持性之间取得最优平衡，既可以保证切削软质材料时的锋利度，也能在劈砍木质、轻质金属材料时避免刃口卷边。刀背位置的锯齿结构采用等距矩形齿构型，齿深控制在2mm，齿距3mm，每个齿的切削刃都做了负倒棱处理，在锯切尼龙绳、细金属丝等材料时，能够保证锯齿的受力均匀，不会因为单次受力过大出现断齿问题。刀身靠近刀柄的位置设置了两处直径5mm的安装定位孔，孔位间距严格按照通用直刀刀柄的安装尺寸设计，安装时可通过销钉将刀身与两片式G10刀柄夹片固定，定位孔的公差带选取H7，保证装配后刀柄与刀身不会出现旷量，避免使用过程中刀身晃动带来的安全隐患。刀身与刀柄衔接的位置设计了突出的护手挡边，挡边高度8mm，

　　能够在握持刀具进行穿刺作业时，阻挡手部向前滑移接触刀刃，提升使用过程中的操作安全性。刀身表面设计了一条长条形的减重凹槽，凹槽长度占刀身总长度的三分之二，深度1.2mm，这个结构一方面可以降低刀身整体重量，减少长时间握持的手部负荷，另一方面可以提升刀身的结构刚性，在劈砍受力时分散刀身的弯曲应力，避免刀身出现弯折变形。建模过程中所有的刃口过渡位置都做了R0.1的圆角处理，避免数模导入加工编程软件时出现尖锐边报错，同时也匹配实际磨削加工时的砂轮走刀路径，减少后续加工的工艺调整工作量。从安装边界来看，刀身总长度控制在220mm，最大宽度38mm，厚度5mm，适配绝大多数常规直刀的刀柄安装尺寸，不需要对刀柄结构做额外修改就可以完成装配。

　　刀身的重心位置设计在距离护手25mm的位置，这个重心点能够保证握持时的操控平衡性，无论是正手握持切削还是反手握持破拆，都能获得较好的操控手感，不会因为重心过于靠前导致长时间握持手腕疲劳。针对实际加工的工艺性，建模时所有的面都做了拔模斜度校验，刀身两侧的表面平行度公差控制在0.02mm以内，保证后续热处理时刀身的变形量可控，减少后续磨削校形的工作量。背齿的位置与主切削刃的平行度也做了相应的约束，保证锯切作业时的受力方向与刀身轴线一致，避免锯切时出现卡滞问题。
