SMC等径快插式气动直通接头结构

　　在气动回路搭建的现场作业里，这类等径直通快插接头是最常被用到的基础气路连接件，不管是小型自动化装配线的气路排布、非标设备的气动执行元件供气管路对接，还是车间现有气路的维修改造，都能看到这类零件的身影。它的核心作用是实现两根同外径气动软管的快速对接，不需要额外套丝、缠生料带或者使用卡套预紧工具，只需要将气管垂直插入接头两端即可完成密封与固定，大幅压缩气路装配的工时，也降低了对现场装配人员的技能要求。

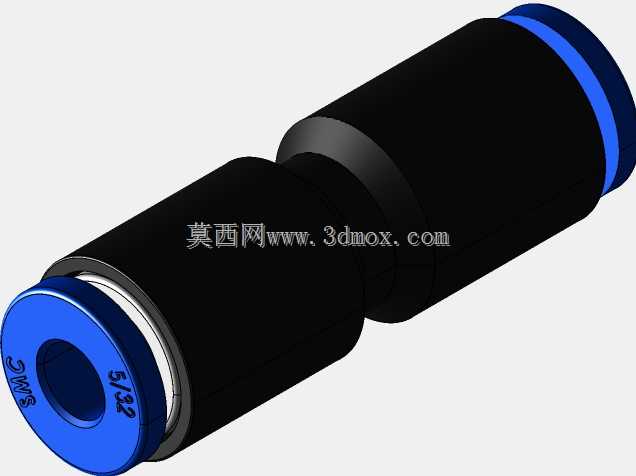

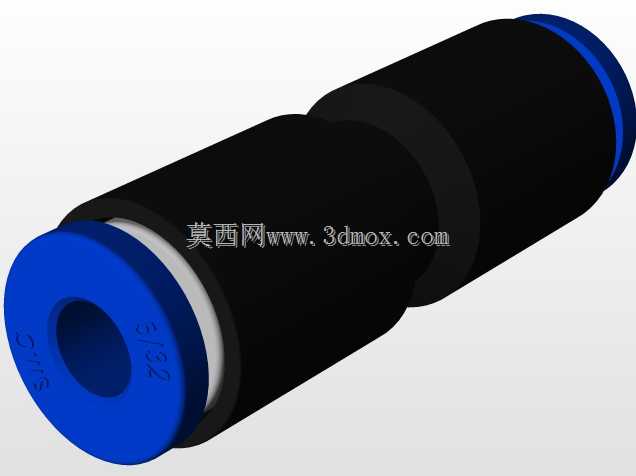

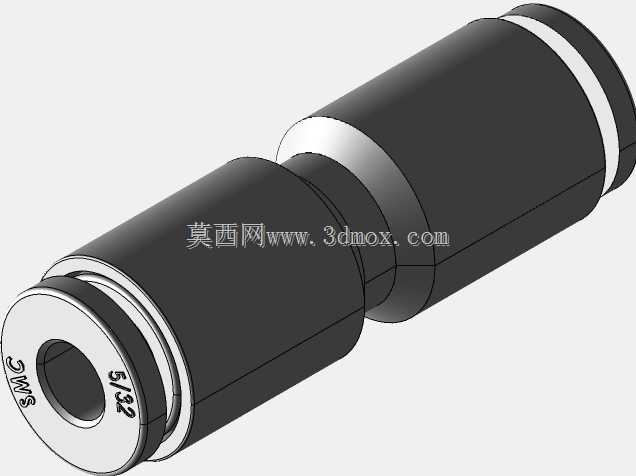

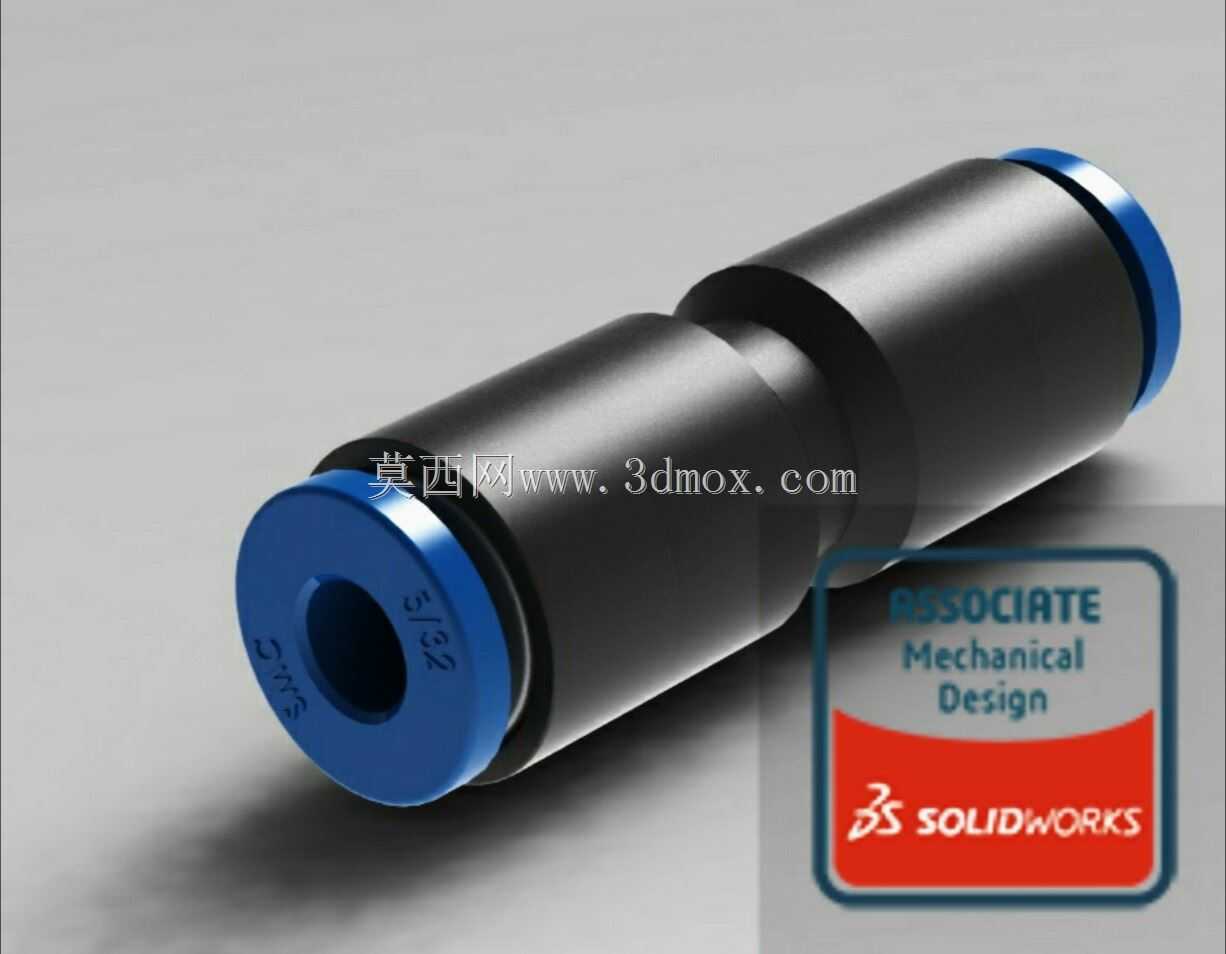

　　从结构设计逻辑来看，这款接头采用了两端对称的快插结构，主体为圆柱形直通流道，内部没有变径或者节流结构，能最大程度降低气路传输过程中的压力损失，保证压缩空气的传输效率。接头两端的蓝色部分是快插机构的释放环，当需要拆卸气管时，只需要均匀按压释放环，内部的卡爪就会松开气管外壁，即可轻松拔出气管，重复拆装不会损伤气管外壁，也不会降低密封性能。接头内部的密封结构采用了弹性体密封件，适配常规的聚氨酯、尼龙材质气动软管，在0-1MPa的常规气动系统工作压力范围内，都能实现可靠的径向密封，不会出现漏气泄压的问题。

　　设计这类接头三维模型的时候，首先要保证内部流道的同轴度，两端的快插安装孔与中间的通气孔必须保持同轴，否则会出现气管插装偏斜、密封失效的问题。其次要精准控制快插卡槽的尺寸公差，卡爪的张开与收缩行程要匹配对应规格的气管外径公差，既要保证插入时的顺畅度，又要保证通入压缩空气后，卡爪能在气压作用下越抱越紧，避免气管在气压冲击下脱出。接头的外表面做了圆滑过渡处理，没有尖锐的棱角，在密集排布的气路里不会刮蹭相邻的气管或者线路，也能避免装配人员被划伤。

　　从安装边界来看，这款接头适配5/32英寸外径的气动软管，整体为对称圆柱形结构，安装时只需要保证两端气管有足够的直线插装长度即可，不需要额外的安装固定空间，既可以在开放的气路中直接对接两根气管，也可以穿过设备的钣金过孔后完成两侧气管的连接，适配多种安装场景。接头的主体材质采用硬质工程塑料，本身重量很轻，不会给细软的气动软管带来额外的负重，也不会像金属接头那样在设备运行振动过程中出现锈蚀或者与周边零件碰撞产生异响。在实际选型使用时，要注意确认气管的外径公差在允许范围内，气管切口要平整无毛刺，插入时要插到底，保证密封件完全包裹气管外壁，避免出现慢漏的问题。这类接头虽然是气动系统里的小型基础零件，但它的可靠性直接影响整套气动回路的稳定性，一旦接头出现漏气脱落，会导致对应的气动执行元件动作失效，影响整台设备的运行节拍，所以在建模时对各个配合尺寸的精度把控尤为重要，所有的密封槽尺寸、卡爪安装槽尺寸、释放环的配合尺寸都要严格匹配实物的装配公差，保证模型导出后用于装配仿真时，能真实模拟实际的插装行程与配合关系，为后续的气路布局设计、干涉检查提供准确的参考依据。
