带安装底座的管路法兰联结接头结构

　　在流体输送管路系统、液压动力回路、气动控制管线的布设场景中，法兰联结接头是实现不同管段刚性对接、保障管路密封性能与连接强度的核心基础零件，这类零件的设计合理性直接决定了管路系统的运行可靠性，一旦接头的安装定位、密封配合、结构强度出现设计缺陷，轻则引发管路介质渗漏，重则导致管路脱开、系统压力骤降，造成整条生产线的非计划停机。

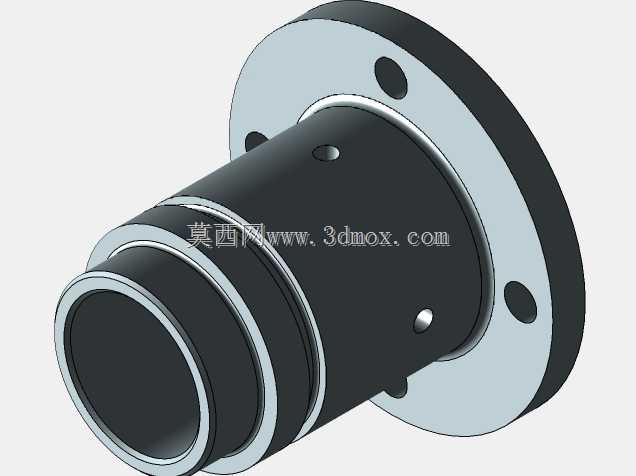

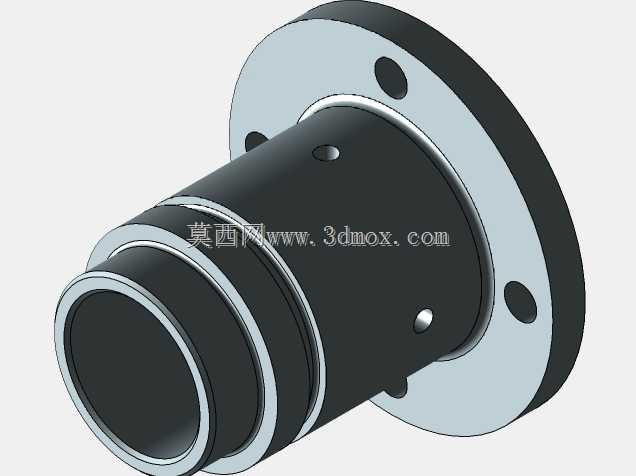

　　从实际使用场景来看，这类带一体式安装底座的法兰接头，多用于需要将管路刚性固定在设备壁板、安装支架上的工况，比如液压站的出油口对接、气动控制柜的管线引出、工业冷却循环水系统的设备端管路连接，既承担两段管路的介质导通作用，又通过底部的法兰安装盘实现管路的位置固定，避免管路运行过程中因振动、介质冲击出现位移偏移。

　　设计这类接头时，首先要明确管路的通径需求与安装边界，主体的阶梯内孔是介质流通的核心通道，不同直径的内孔台阶分别对应不同规格的对接管路，其中最小通径直接决定了接头的介质流通能力，设计时需要根据管路的额定流量、介质流速核算通径尺寸，避免通径过小造成介质流阻过大、系统压力损失超标。主体外圆的阶梯结构一方面是为了适配对接管路的套接深度，另一方面也为接头的装夹提供了受力位置，方便安装时通过工具拧紧固定。

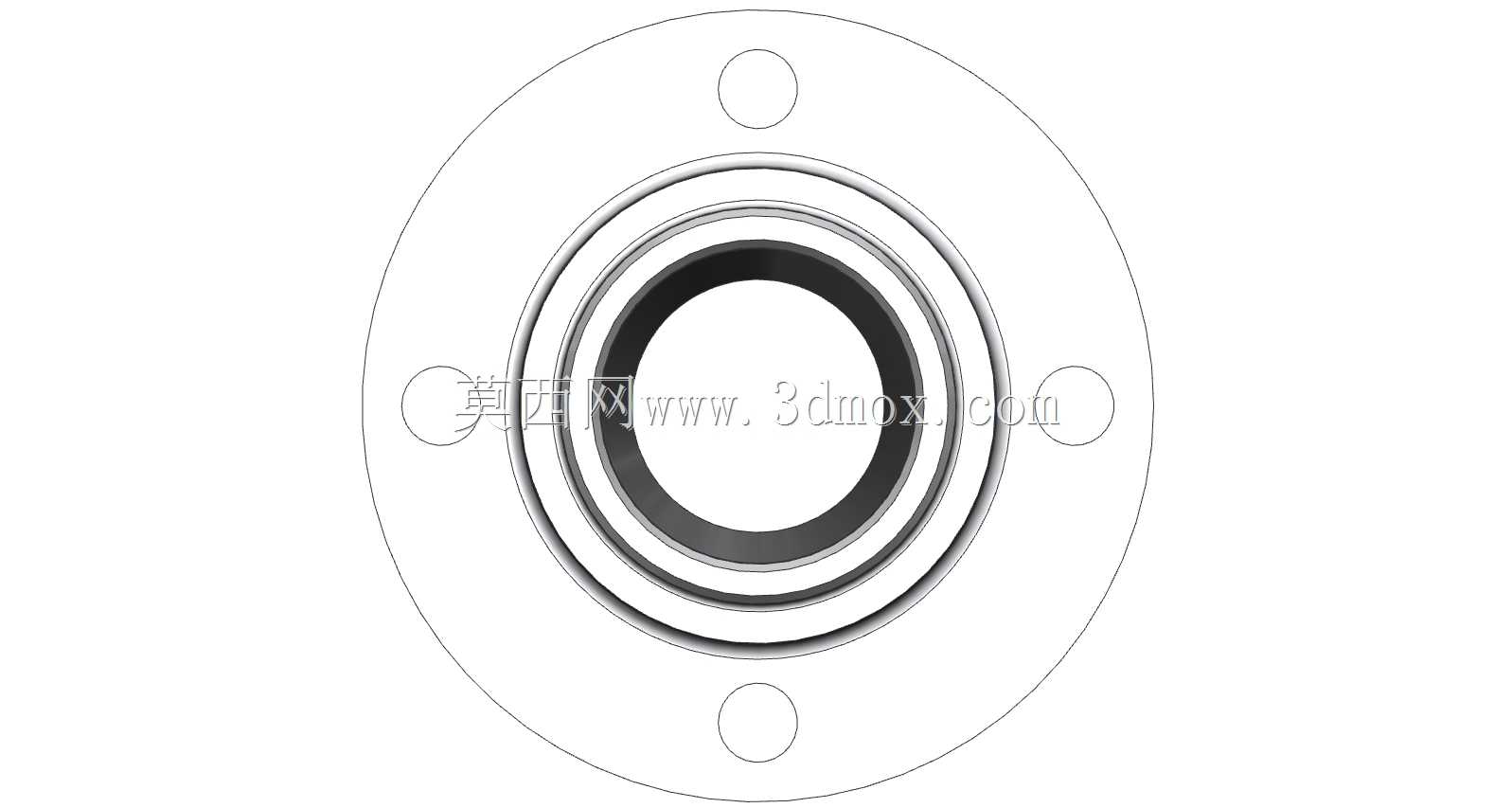

　　底部的安装法兰盘是整个接头的定位承载结构，法兰盘上均匀分布的四个安装孔采用节圆直径80mm的布设方式，安装孔直径为10mm，可适配M8规格的安装螺栓，安装时螺栓穿过安装孔将接头固定在预设的安装基座上，法兰盘与安装基座之间可根据密封需求加装密封垫片，避免介质从安装面渗漏。法兰盘与主体衔接位置设计了R2的过渡圆角，这个结构细节是为了降低应力集中系数，因为管路运行过程中会产生持续的振动，直角衔接的位置很容易在交变载荷作用下产生疲劳裂纹，过渡圆角的设置可以大幅提升接头的抗疲劳性能，延长零件的使用寿命。

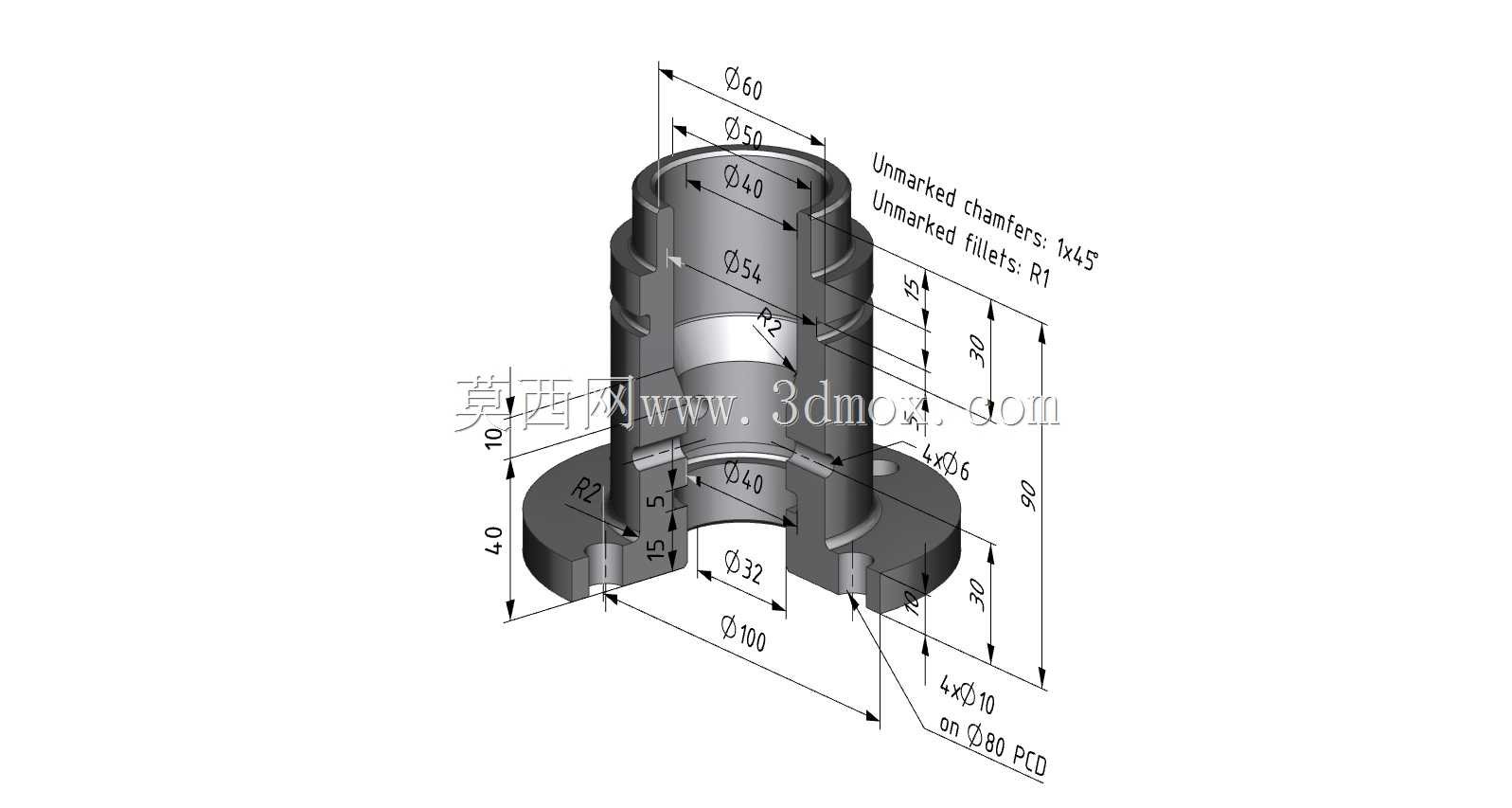

　　接头的尺寸设计充分考虑了安装空间的限制，主体总高度为90mm，底部法兰盘直径为100mm，厚度为15mm，主体最上端外圆直径为60mm，向下依次设置直径50mm、54mm的外圆台阶，不同台阶的长度分别对应对接管路的插入深度与密封件的安装位置，其中主体上预留的密封槽位可适配O型密封圈，实现对接管路与接头之间的径向密封，避免介质从对接缝隙渗漏。图纸中标注的未注倒角为1×45°，未注圆角为R1，这类工艺结构的统一设定，既可以去除零件加工过程中产生的锐边毛刺，避免安装时划伤操作人员、损坏密封件，也能优化零件的应力分布，减少锐边位置的应力集中。

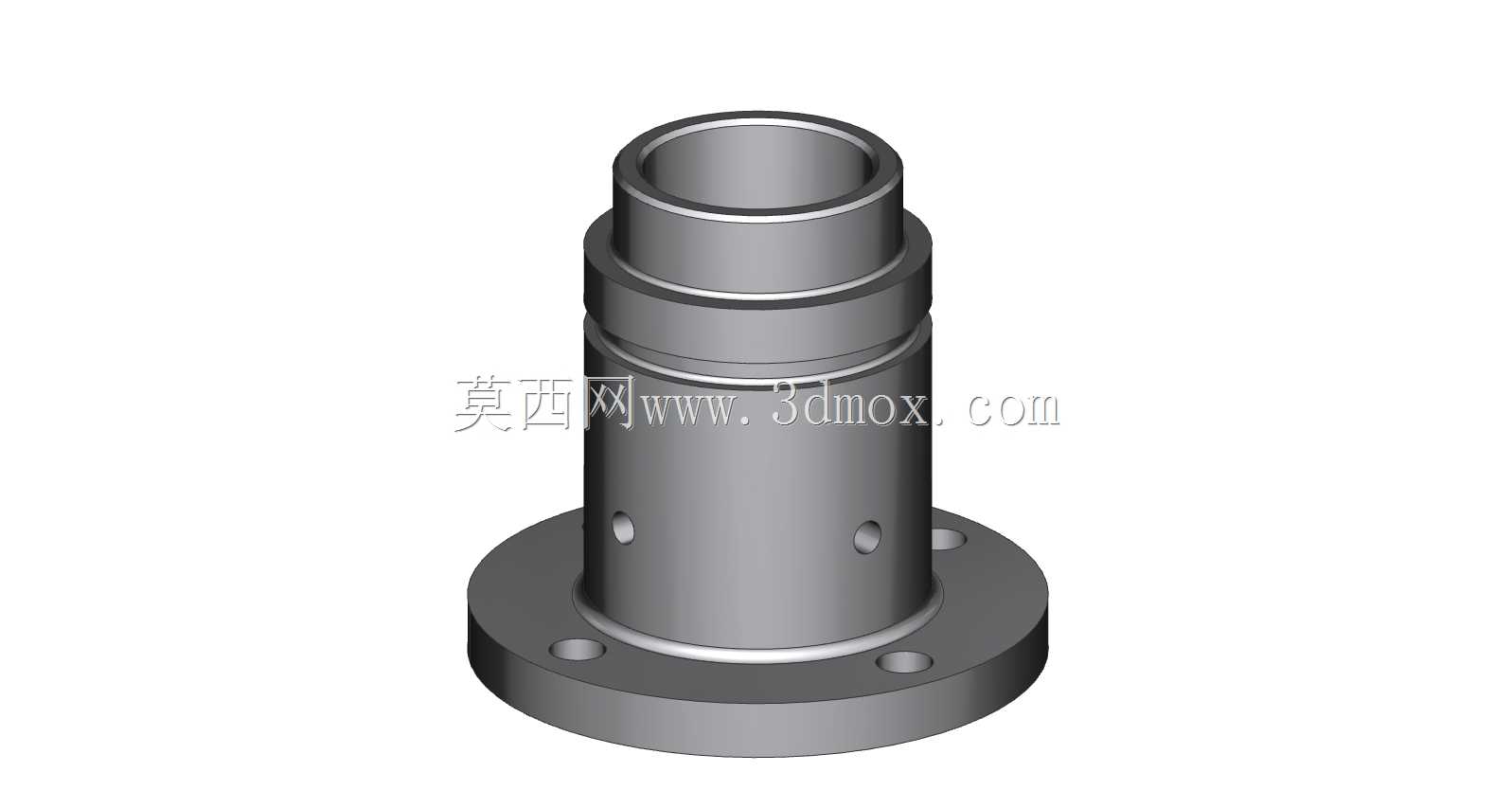

　　从建模逻辑来看，这类回转类零件的三维建模优先采用旋转特征生成主体基础轮廓，再通过拉伸切除特征加工出法兰盘上的安装孔、主体上的密封槽等结构，最后添加倒角、圆角等工艺特征，建模过程中需要严格保证各段内孔的同轴度要求，因为内孔不同轴会导致介质流通时产生紊流，增加流阻的同时也会造成对接管路安装偏斜，影响密封效果。另外法兰盘上的安装孔位置度需要严格控制，位置度超差会导致安装时螺栓无法顺利穿入安装孔，强行安装会造成接头受附加应力，运行过程中容易出现断裂故障。

　　在实际选型应用中，这类法兰接头的材质选择需要根据输送介质的特性确定，输送常规液压油、压缩空气时可选用45号钢调制处理，输送腐蚀性介质时则需要选用不锈钢材质或者做表面防腐处理，零件的加工精度方面，密封配合面的粗糙度需要达到Ra1.6以下，安装法兰的端面粗糙度需要达到Ra3.2以下，保证密封面的贴合效果。这类接头的结构设计兼顾了连接强度、密封性能与安装便利性，一体式的结构减少了装配环节的零件数量，降低了装配误差带来的泄漏风险，在中小通径的管路系统中有着非常广泛的应用。
