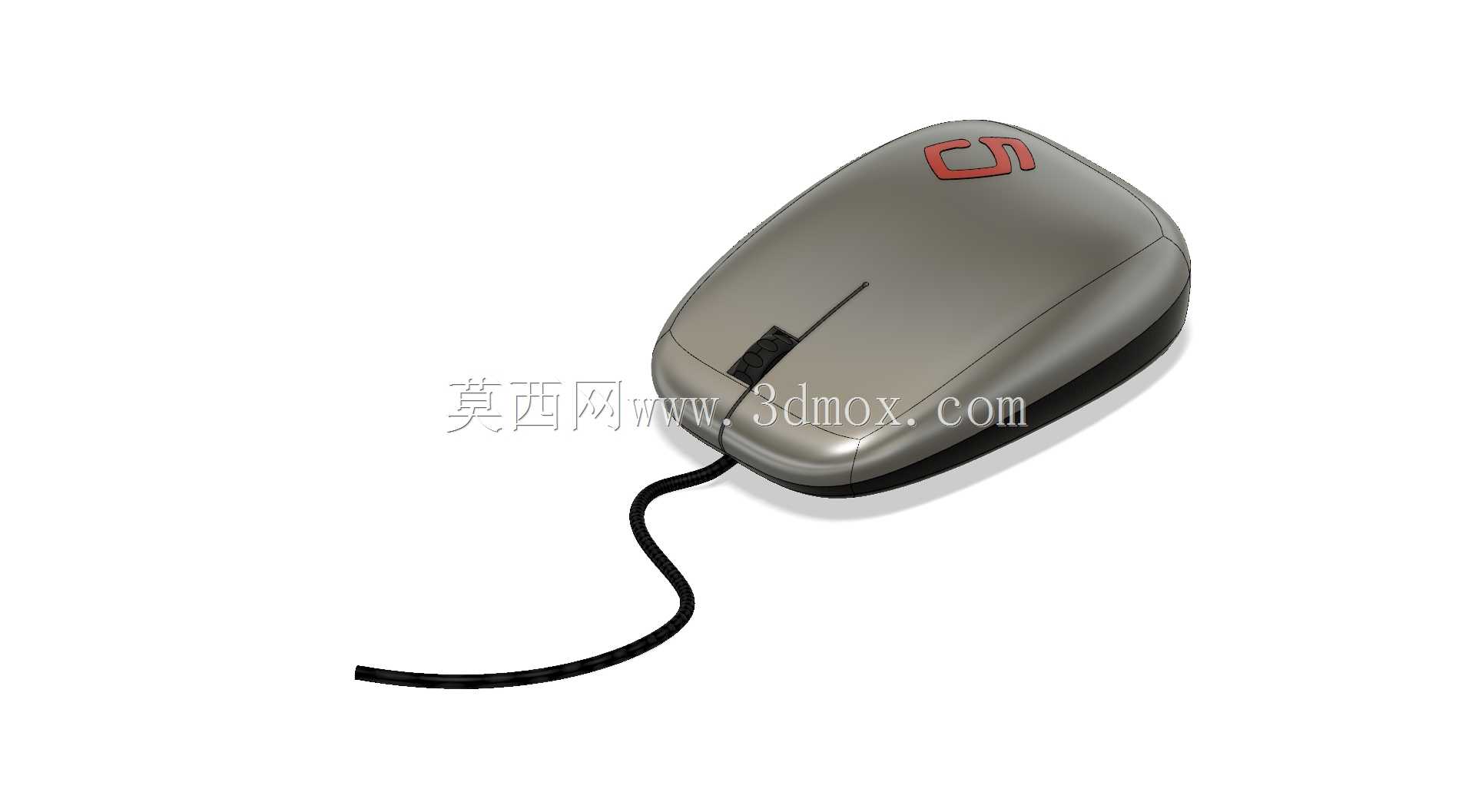

有线光电办公鼠标外观结构三维数模

　　日常办公场景下的桌面人机交互输入环节，有线光电鼠标是普及率最高的终端外设之一，这类产品的三维结构设计需要同时兼顾握持手感、内部器件排布空间、线缆防拉扯可靠性以及桌面移动顺滑度多个维度的工程要求。从结构分层来看，该款鼠标采用上下壳扣合的经典装配逻辑，上壳曲面依据成年用户手掌自然趴握的弧度做连续过渡，掌心支撑区域的凸起高度控制在32毫米左右，避免长时间使用时腕部过度弯折引发的劳损，左右按键区域和上壳主体做一体化薄壁连接，依靠塑料本身的形变实现按键触发行程，省去额外的按键零件装配工序，也能减少长期使用后的按键松动概率。上壳顶面预留的品牌标识区域做下沉0.2毫米的凹槽设计，后续可通过丝印或者滴胶工艺完成标识附着，

　　不会因为日常手掌摩擦导致标识快速磨损。鼠标整体的长宽尺寸控制在112毫米×62毫米的范围内，属于中小手型适配的规格，不管是办公桌的有限操作空间，还是搭配笔记本电脑外出携带使用，都不会占用过多摆放面积，底部的脚垫排布在前后四个边角位置，脚垫厚度1.2毫米，采用聚四氟乙烯材质，和常见的木质桌面、树脂鼠标垫、布面鼠标垫接触时都能保持稳定的滑动阻尼，不会出现卡顿或者滑动阻力突变的情况。内部腔体的空间预留完全匹配常规光电鼠标的器件排布：前端位置留给USB线缆的出线防折结构，线缆出口处做加长的橡胶护套，护套和壳体的配合间隙控制在0.1毫米，既可以保证线缆在一定角度范围内弯折时不会被壳体硬边割伤绝缘层，

　　也能避免线缆拉扯时直接将力传递到内部的PCB焊点上，提升线缆连接的抗疲劳寿命。腔体中部位置是PCB板的安装柱，四个安装柱的高度统一为8毫米，保证PCB板和上下壳之间都留有足够的间隙，下方留出光电传感器的通光孔位置，通光孔做环形遮光筋设计，避免环境杂光进入传感器接收区域造成光标定位漂移。腔体后端的空间留给配重块安装位，可根据实际使用需求添加10克以内的配重块，调整鼠标整体的重心位置，让移动时的手感更沉稳。左右按键下方的微动开关安装位做定位凸台设计，保证微动开关装配后不会出现偏移，按键触发行程稳定在0.8毫米左右，触发压力控制在60克力，既不会因为压力过轻导致误触，也不会因为压力过大造成长时间点击后的手指疲劳。

　　滚轮组件安装在左右按键中间的开槽位置，开槽的边缘做R0.5的圆角处理，避免手指拨动滚轮时被锐边划伤，滚轮表面做细密的防滑纹理，保证滚动时的摩擦力足够，不会出现手指打滑的情况。侧边的壳体做轻微的内收弧度，刚好贴合拇指和无名指的握持位置，不需要用户刻意用力夹持就能稳定拿住鼠标，降低长时间使用的握持负担。线缆长度预留1.8米的常规规格，满足台式机主机放置在桌面下方时的连接距离需求，线缆外皮采用柔性PVC材质，低温环境下也不会出现发硬的情况，拖拽移动鼠标时线缆不会因为硬度过高带动鼠标整体偏移。从设计验证的角度来看，该数模的所有配合面都预留了合理的公差间隙，壳体壁厚控制在1.8毫米，既保证壳体的结构强度，不会因为日常摔落出现开裂，也能控制整体的塑料用量，降低生产时的材料成本，所有的卡扣连接位置都做了导向斜角设计，装配时不需要额外的定位治具就能快速完成上下壳的扣合，提升生产线的装配效率。底部的螺丝孔位做隐藏式设计，装配完成后螺丝孔被脚垫覆盖，不会破坏鼠标底部的外观整体性，也能避免灰尘或者液体从螺丝孔位置进入内部腔体，提升日常使用的防护能力。
