摩托车燃油箱带防滑纹理密封气顶结构

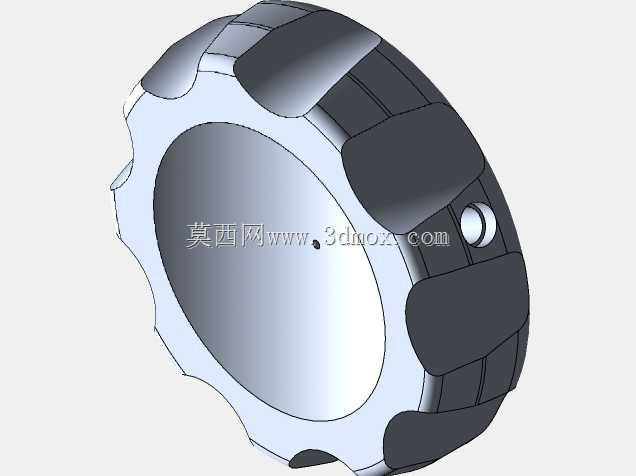

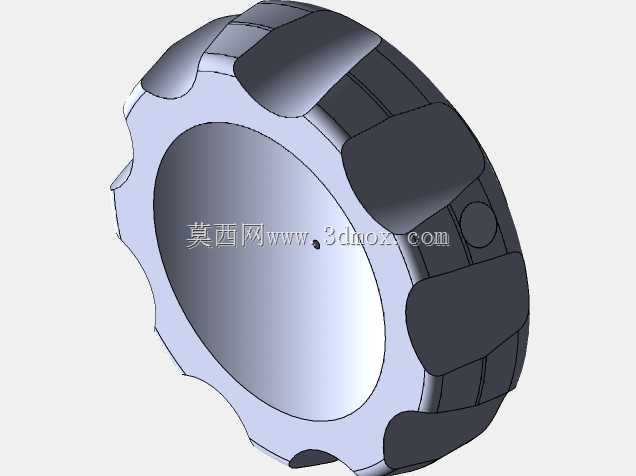

该结构主要应用于跨骑、踏板类摩托车的燃油箱加注口位置，作为油箱通气与密封的组合功能部件，日常使用中既要满足燃油加注后快速封闭加注口、避免燃油晃动溢出的需求，也要平衡油箱内部气压，防止车辆长时间运行后燃油挥发造成箱内压力过高，或是高海拔区域外界气压变化导致油箱出现负压吸瘪、供油不畅的问题。从结构设计来看，主体采用圆盘式旋钮布局，外圈做了多段式凸起防滑纹理，每块防滑凸块做了圆弧过渡处理，没有尖锐棱角，用户戴骑行手套操作时也能获得足够的摩擦力，旋转开合过程不会出现打滑脱手的情况；旋钮边缘做了齿状限位结构，和加注口的卡槽配合时，旋转到位后会有清晰的卡位反馈，不需要额外施加过大的锁紧力就能实现密封，避免用户过度旋拧造成密封件提前老化失效。内部密封面做了整圈平整贴合设计，配套的填充物为耐油橡胶材质，长期接触汽油不会出现溶胀、开裂的问题，密封面的平面度公差控制在0.1mm以内，保证和加注口端面贴合时没有局部间隙，减少燃油挥发泄漏的概率。安装边界上，该部件的整体外径适配常规摩托车油箱38mm口径的加注口，安装后外露高度不超过22mm，不会和油箱上方的坐垫、装饰罩产生安装干涉，旋钮的旋转行程为90度，从解锁到锁紧的转动范围不会碰到周边的车体覆盖件。设计过程中特意将防滑凸块的高度控制在3mm，既保证足够的触感反馈，也不会因为凸起过高在车辆倾倒时出现磕碰断裂的问题；中心位置设置的微小通气孔，采用迷宫式内部通道，既能平衡箱内外气压，也能避免车辆倾斜时燃油直接从通气孔渗漏。这类结构除了摩托车燃油箱使用，也可适配小型通用汽油机、便携式燃油储备罐的加注口密封场景，结构件的壁厚做了均匀化处理，注塑成型时不会出现局部缩痕，装配时不需要额外的专用工具，徒手就能完成拆装更换，后期维护更换密封填充物也十分便捷，不需要整体更换整个旋钮部件，能降低后期的使用维护成本。
