钛制花头阀座柱夹紧固螺栓结构设计

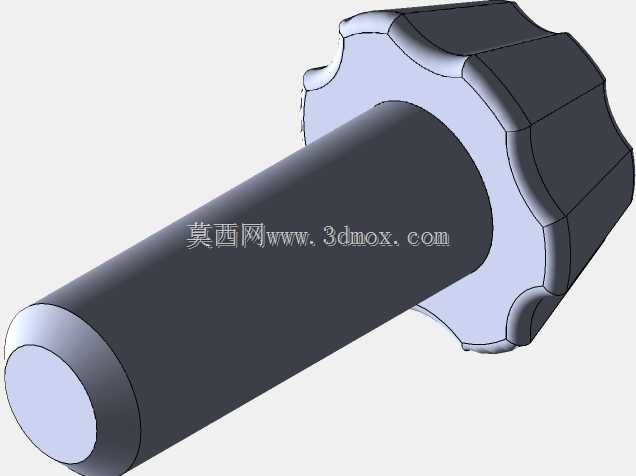

　　在流体控制类阀组的装配场景中，阀座与柱夹的连接可靠性直接决定整套阀组的密封寿命与运行稳定性，这类连接位置往往处于阀组的紧凑安装空间内，既要保证足够的轴向夹紧力避免阀座在介质压力冲击下出现移位、密封面错位泄漏，又要兼顾拆装维护时的操作便捷性，无需额外搭配专用套筒类工具即可完成手动预紧与拆卸，尤其在小通径钛材质阀组的应用场景中，连接件本身的材质匹配度也会直接影响整体的抗腐蚀性能与连接副的使用寿命。这款钛制夹紧螺栓的头部采用多瓣式花型外轮廓设计，区别于常规的外六角、内六角头部结构，花瓣状的凸起棱边均匀分布在头部圆周，每一处棱边都做了圆弧过渡处理，既避免了尖锐边角在装配过程中划伤操作人员或相邻零件表面，也增大了手动拧动时的手指接触摩擦力，

　　在没有扳手的狭小安装空间内，操作人员可以直接用手指捏持头部完成初步预紧，后续需要加大锁紧力矩时，也可以适配通用的勾型扳手或者卡箍式扳手卡入花瓣间隙完成加力，适配现场多种应急拆装工况。从设计逻辑上看，螺栓杆部采用等直径光杆加末端螺纹段的结构，光杆部分的直径与柱夹的安装通孔采用小间隙配合，装配时杆部可以直接穿过柱夹的定位孔，起到径向定位的作用，避免柱夹在螺栓锁紧过程中出现径向偏移，保证阀座的夹紧力均匀分布在整个密封接触面上，不会出现单侧压紧力不足导致的密封偏载问题。头部与杆部的衔接位置做了大圆角过渡，避免应力集中，因为钛材质的冷作硬化特性比较明显，如果衔接位置采用直角退刀槽结构，在反复拆装或者承受交变介质冲击载荷时，很容易在应力集中位置出现疲劳断裂，大圆角的过渡结构可以让头部承受的拧紧力矩顺畅传递到杆部，同时降低衔接位置的应力峰值，提升零件的疲劳寿命。在安装边界的适配性上，这款螺栓的头部厚度控制在紧凑范围内，不会因为头部过高占用阀组的外部安装空间，适配阀座柱夹的沉孔安装需求，装配完成后头部端面基本与柱夹表面齐平，不会出现突出的结构剐蹭周边管线或者防护结构。杆部的长度设计严格匹配阀座与柱夹的叠合厚度，末端螺纹段伸出柱夹背面的长度刚好满足锁紧螺母的旋合需求，不会出现螺纹过长导致的螺母锁到位后仍有多余螺杆突出，或是螺纹过短导致螺母旋合圈数不足、连接预紧力达不到设计要求的问题。花型头部的每一个花瓣凸起的高度都经过反复校核，

　　既保证手动拧动时有足够的触感反馈与摩擦力，又不会因为凸起过高导致头部整体直径过大，无法伸入柱夹的安装沉孔内。材质选用钛合金，一方面是为了和钛制阀座、柱夹的材质保持一致，避免不同金属接触时出现的电化学腐蚀问题，在化工流体、海水介质等腐蚀性工况下，整套连接结构的抗腐蚀性能保持一致，不会出现连接件提前锈蚀失效的问题；另一方面钛材质的比强度高，同等强度等级下零件的重量更轻，对于有轻量化需求的便携流体设备、航空航天配套阀组来说，能够有效降低整套阀组的整体重量。在实际装配应用中，这类螺栓主要承担阀座与柱夹之间的轴向拉紧作用，预紧时通过头部的花型结构手动带紧后，再用工具施加规定的预紧力矩，让柱夹产生均匀的弹性变形，抱紧内部的阀座密封件，

　　保证阀座在介质正向、反向冲击的过程中都不会出现轴向窜动，密封面始终保持稳定的贴合状态。区别于常规的标准紧固件，这款螺栓的头部结构没有采用通用标准件的外形，是专门针对阀座柱夹的紧凑安装空间、手动拆装需求做的定制化结构设计，建模过程中需要重点控制头部花瓣轮廓的等分精度，保证每一个凸起的角度、尺寸一致，避免扳手适配时出现卡滞，同时杆部与头部的同轴度需要控制在合理公差范围内，避免装配时杆部倾斜，导致柱夹受力不均。杆部的表面粗糙度也做了对应要求，光杆部分的光滑表面可以减少装配时与柱夹通孔的摩擦阻力，装配过程更加顺畅，螺纹段的精度采用中等公差精度，既保证与锁紧螺母的旋合顺畅，又不会出现配合间隙过大导致的预紧力松弛问题。在长期运行的工况下，这类钛制螺栓的抗蠕变性能也优于普通不锈钢紧固件，在温度波动的工况中不会因为材料蠕变导致预紧力下降，减少日常维护中需要反复复紧螺栓的工作量，尤其在一些安装位置隐蔽、后期维护操作空间极小的阀组应用场景中，可靠的连接性能可以大幅降低设备的运维成本。
