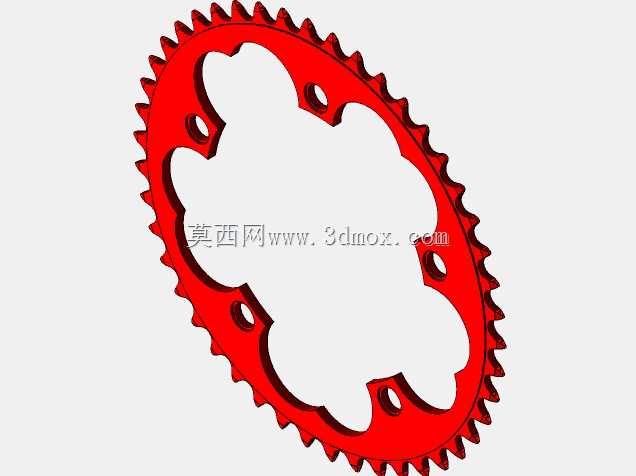

自行车130BCD心形镂空46齿链环结构

　　这款链环主要适配城市通勤、场地竞速类自行车的传动系统，作为固定齿轮传动结构的核心啮合部件，直接承担脚踏动力向链条传递的扭矩输出作用，日常使用中需要承受起步踩踏的瞬时冲击、持续骑行的交变载荷，同时还要兼顾骑行过程中的减重需求与外观辨识度。从安装边界来看，该链环采用130BCD的孔位分布标准，五颗安装孔的位置度公差控制在0.05mm以内，能够直接匹配市面上绝大多数同规格的公路车、死飞车曲柄臂，安装时无需额外打磨或改制孔位，链环与曲柄贴合面的平面度控制在0.02mm范围内，锁紧后不会出现偏摆、蹭链的问题。齿部采用标准46齿的啮合轮廓，齿形经过修型处理，齿尖做了0.2mm的圆角过渡，既能够保证与标准单速链条的顺畅啮合，减少跳齿、掉链的概率，

　　也能降低链条与齿面的滑动摩擦，延长整套传动部件的使用寿命。设计过程中特意将中部的镂空区域做成了心形轮廓，这个造型并非单纯的外观装饰，在结构拓扑优化阶段，工程师通过有限元分析反复调整镂空区域的边界，在保证五孔安装位周边结构强度、齿根部位抗扭刚度满足使用要求的前提下，尽可能切除非受力区域的多余材料，最终成型的镂空结构刚好呈现出心形的视觉效果，相比同规格的实心圆盘链环，重量降低了27%左右，同时镂空区域也能在骑行过程中减少风阻，附带排出骑行时粘附在齿间的泥沙，避免泥沙卡入链条与齿槽造成的磨损加剧。从实际使用场景出发，这款链环的齿部厚度控制在1.8mm，适配宽度1/8英寸的单速链条，固定齿轮的安装方式决定了它可以反向施加制动力，

　　因此齿根部位做了加厚处理，厚度比普通变速齿片厚0.3mm，能够承受反向制动时的额外载荷，不会出现齿部断裂、变形的问题。安装完成后，链环的径向跳动量控制在0.1mm以内，高速踩踏时不会出现链条上下抖动的情况，传动效率能够保持在98%以上。中部的心形镂空在安装到曲柄臂之后，轮廓刚好被五爪曲柄的边缘衬托出来，既满足了结构强度要求，也兼顾了个性化的外观需求，适合追求轻量化与个性化改装的骑行爱好者使用。在建模过程中，齿形的生成严格按照链条啮合的包络线计算，每个齿的压力角、齿高、齿槽宽度都经过实际啮合验证，不会出现卡链、啮合不畅的问题，安装孔的沉台深度控制在1.5mm，能够让固定螺丝的头部完全沉入沉台内，不会突出链环表面剐蹭链条或骑行者的裤脚。

　　链环整体采用等强度设计，从齿根到安装孔位的过渡区域做了平滑的圆弧过渡，避免应力集中，在承受1500N的瞬时踩踏扭矩时，最大应力出现在安装孔周边，数值远低于常用铝合金材料的屈服强度，能够满足日常通勤、场地竞速的使用强度要求。
