浸入式螺旋电加热管结构设计

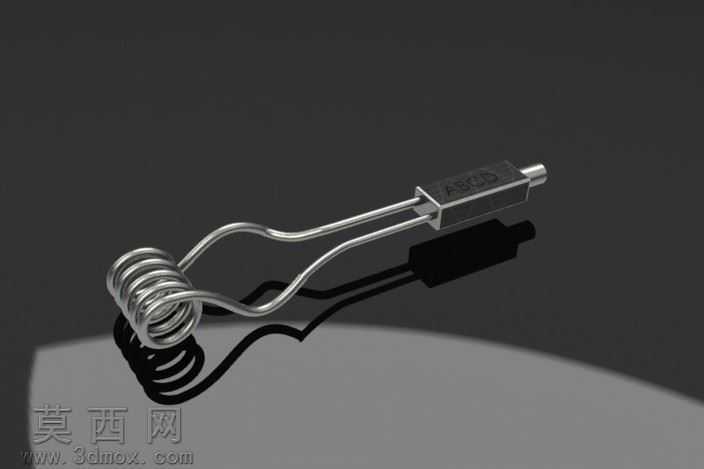

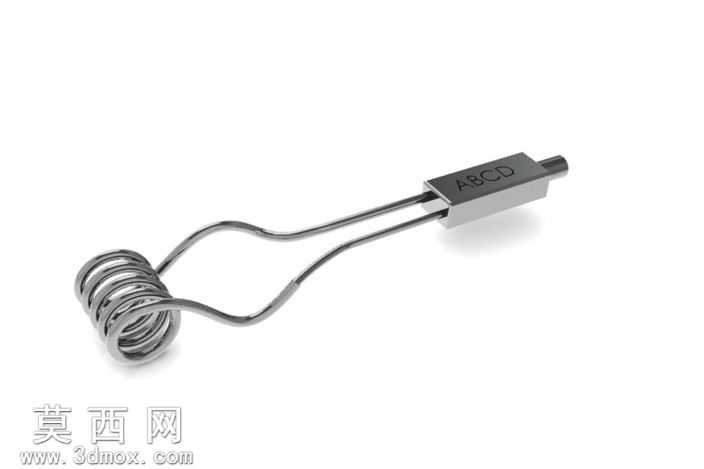

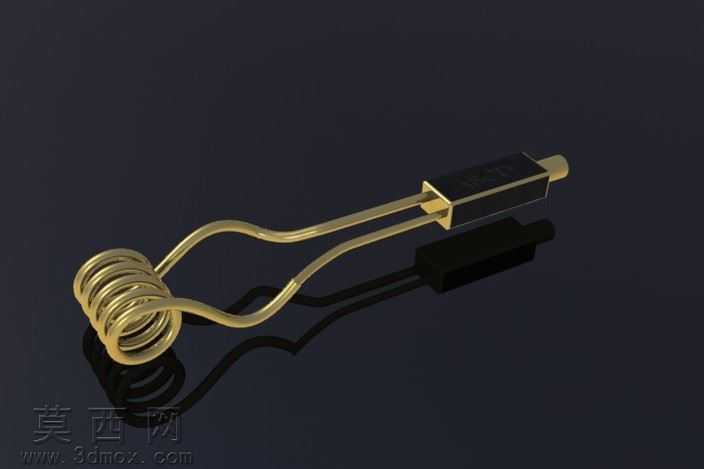

本作品为浸入式螺旋结构电加热管三维建模成果，建模阶段围绕加热元件的实际功能逻辑展开结构搭建：首先完成螺旋发热段的参数化建模，通过螺旋线扫描生成等螺距的螺旋发热基体，精准控制螺旋圈径、圈数与丝径参数，保证发热区域的换热面积符合液体加热的功率需求；其次完成引出导电杆的结构建模，将双引出杆做弯折成型处理，匹配螺旋发热体的端部连接位置，弯折段做平滑圆角过渡，避免应力集中导致的结构断裂风险；最后完成端部封装座的建模，封装座采用方正的绝缘基座造型，预留引出杆的穿接孔位与密封槽结构，还原加热管端部的绝缘密封装配逻辑。材质与渲染阶段，针对不同部件匹配对应材质属性：螺旋发热体与引出导电杆赋予高反射金属材质，调整金属粗糙度参数模拟不锈钢发热元件的哑光金属质感，添加细微的表面划痕纹理提升真实感；端部封装座赋予耐高温绝缘工程塑料材质，调整材质漫反射与粗糙度参数，呈现绝缘件的哑光磨砂质感；场景搭建采用深色哑光背景，添加定向主光源模拟产品摄影的布光逻辑，开启光线追踪渲染模式，精准呈现金属部件的反射、阴影效果，螺旋结构在承托面上投射出层次分明的螺旋状阴影，强化结构的立体感。设计过程中重点考量加热管的实际使用场景：螺旋结构的设计能够在有限的安装空间内最大化发热丝与液体的接触面积，提升热交换效率；双杆弯折的引出结构能够适配热水器内胆的安装开孔位置，避免引出杆与内胆壁发生干涉；端部封装座的尺寸设计预留了密封件安装空间，保证加热管安装后的水密性要求，整体建模严格遵循五金加热元件的实际生产尺寸规范，结构无干涉、无破面，可用于产品结构展示、装配模拟与教学演示使用。
