机械式游标卡尺结构设计三维数模

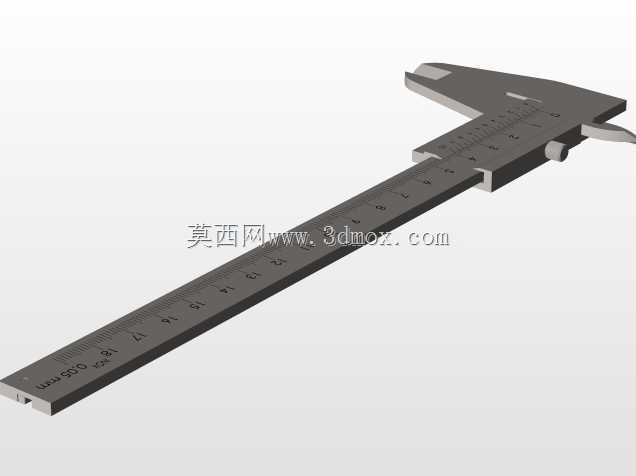

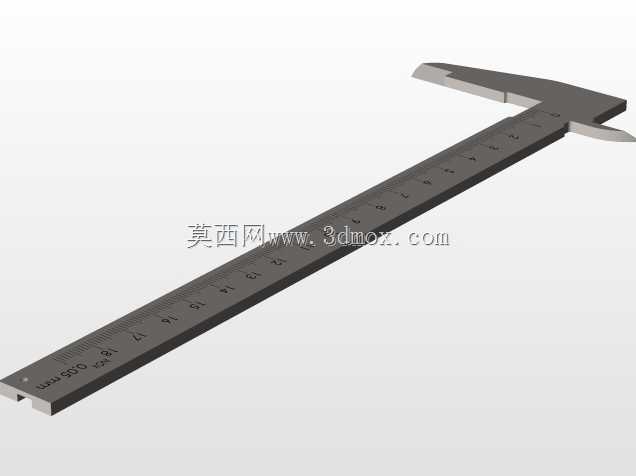

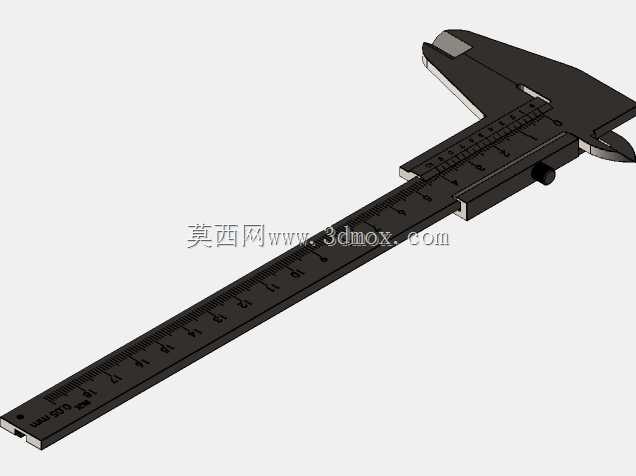

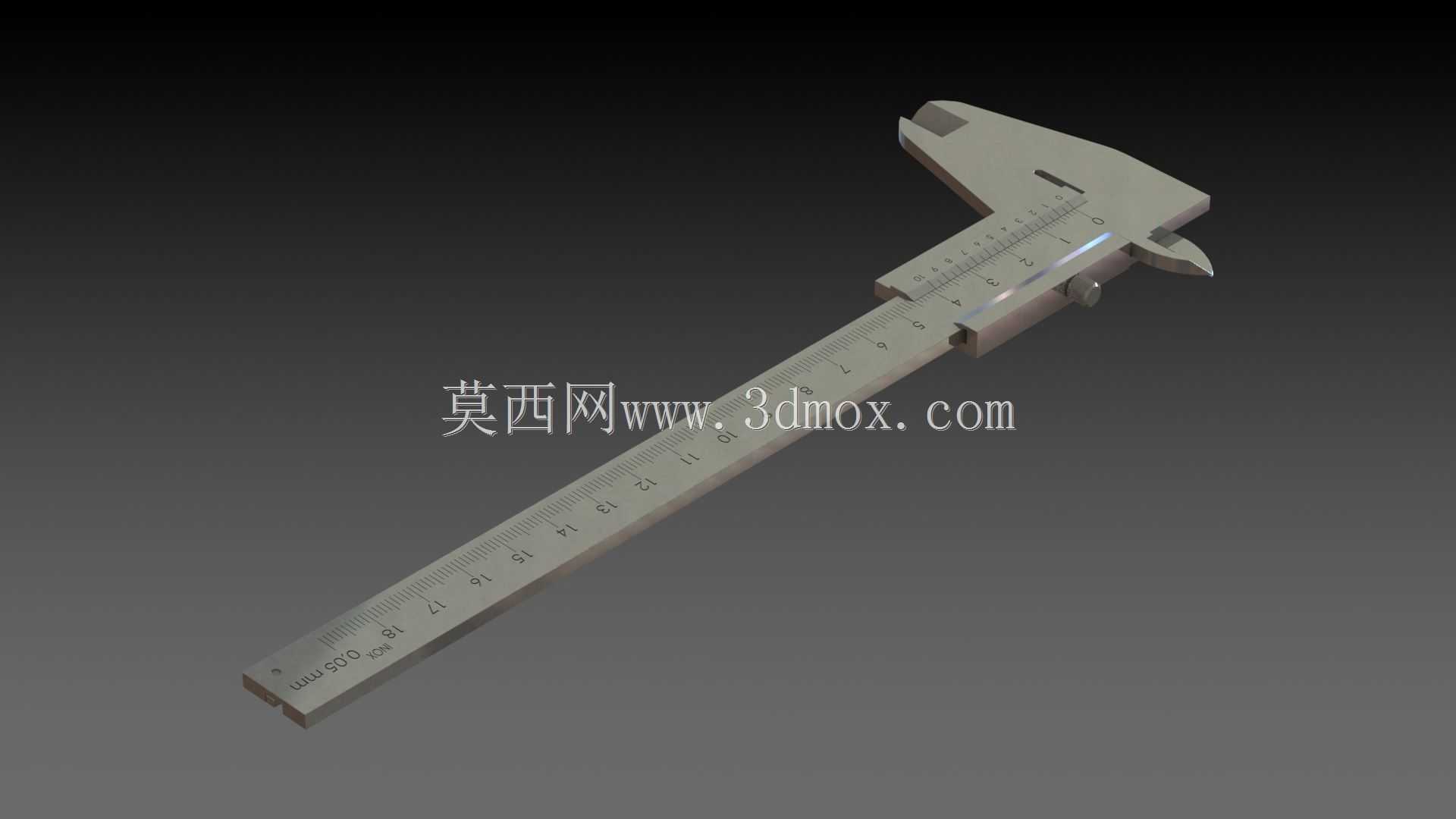

　　这款机械式游标卡尺的结构建模，完全贴合一线机加工、质检工位的实际使用需求做还原，没有做多余的装饰性结构，所有特征都围绕测量功能的实现搭建。日常在金工车间的来料检验、工序间尺寸抽检、成品终检环节，这类卡尺是使用频率最高的接触式测量工具，不需要外接电源，对使用环境没有特殊要求，哪怕是在油污较重的加工工位、没有供电的野外设备检修现场，都能快速完成尺寸测量工作。从结构设计逻辑来看，整个模型还原了卡尺的核心功能部件：主尺身采用带刻度的长条形刚性结构，是整个测量机构的基准载体，尺身的滑动轨道做了等截面设计，保证滑动副在全行程移动过程中不会出现卡滞、晃动的问题，从根源上保障测量的重复性精度。尺框组件集成了内外测量爪、深度测量杆与游标刻度，

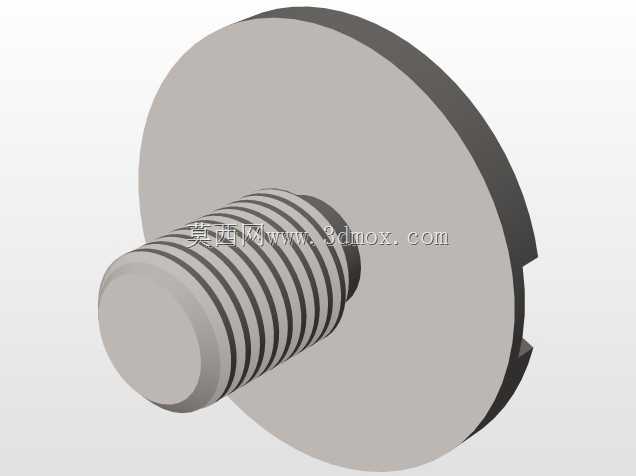

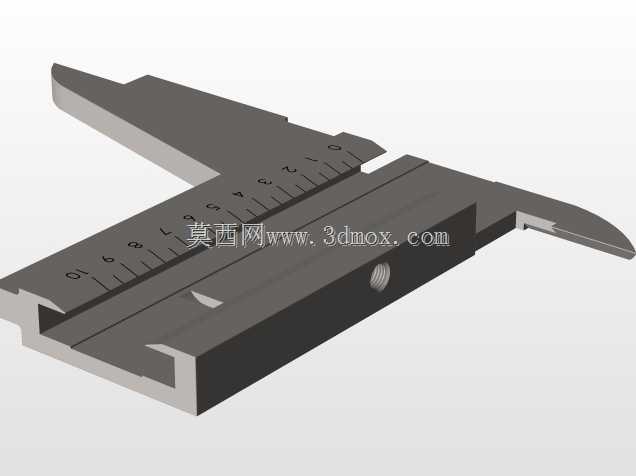

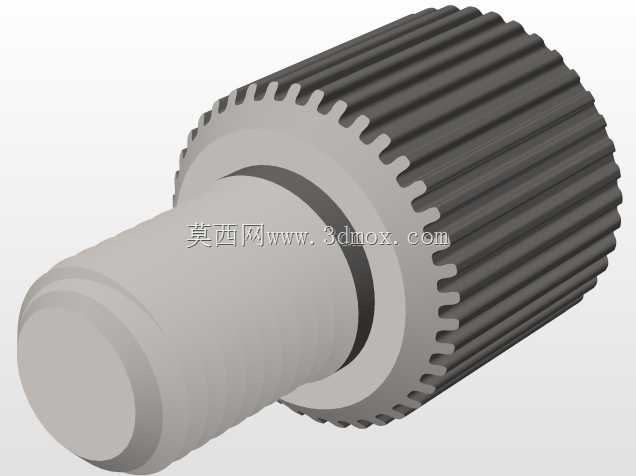

　　内测量爪用于测量工件的内孔直径、槽宽尺寸，外测量爪负责工件外径、长度、外形厚度的测量，尾部延伸的深度测杆可以直接测量盲孔深度、台阶高度差，三个测量功能集成在同一把工具上，不需要在测量不同类型尺寸时更换量具，能大幅缩减一线检验人员的辅助操作时间。在建模过程中，特意还原了尺框上的紧固螺钉结构，实际使用中当尺框移动到测量位置后，拧紧紧固螺钉就能锁定尺框与主尺的相对位置，方便操作人员将卡尺从工件上取下后再读取数值，避免移动过程中尺框窜动导致的读数误差，这个细节是很多新手建模时容易遗漏的功能结构，实际生产中这个小结构的实用性极强，尤其是测量空间狭窄、无法直接在工件上读数的工位，锁定结构是必不可少的。从安装与尺寸边界来看，

　　这款卡尺的测量行程覆盖常规加工件的常用测量范围，主尺身的宽度、厚度都按照实际量具的刚性要求做了等比例还原，尺身的刻度线位置、游标刻度的错位关系都严格对齐机械式游标卡尺的读数原理，主尺刻度间距与游标刻度间距的差值对应0.02mm的测量分度值，和车间常用的普通精度游标卡尺参数完全匹配。滑动配合面的间隙设计也参考了实际量具的配合公差，既保证滑动过程顺滑无阻滞，又不会因为间隙过大导致测量爪出现偏摆，影响测量结果的准确性。实际建模时没有做过度的工艺简化，测量爪的测量面做了平面度的特征还原，保证两个测量面贴合时能实现零位对齐，深度测杆的端面与主尺尾部端面的齐平关系也做了准确还原，避免深度测量时出现基准错位的问题。

　　这类卡尺的应用场景覆盖了机械加工、模具修配、设备维保、五金装配等多个领域，不管是小批量的机加工件尺寸核验，还是设备检修时的零件尺寸复测，都能快速上手使用，相比数显卡尺，它没有电路故障、电池亏电的隐患，对恶劣环境的耐受能力更强，是生产现场通用性极强的手动测量工具。整个模型的结构拆分完全按照实际卡尺的装配逻辑搭建，主尺、尺框、紧固螺钉、深度杆这些部件的装配关系清晰，既可以用于三维建模的结构参考，也能作为量具类产品设计的基础数模使用，所有结构特征都服务于实际测量功能，没有冗余的设计元素，完全贴合工业现场对量具可靠、易用、耐用的核心要求。
