带内部零件结构的便携强光小手电

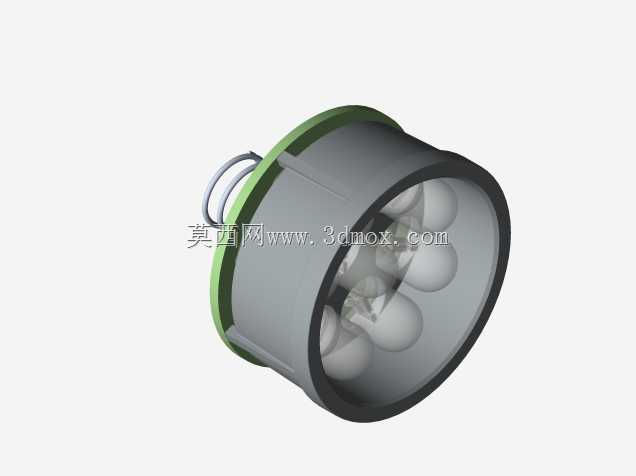

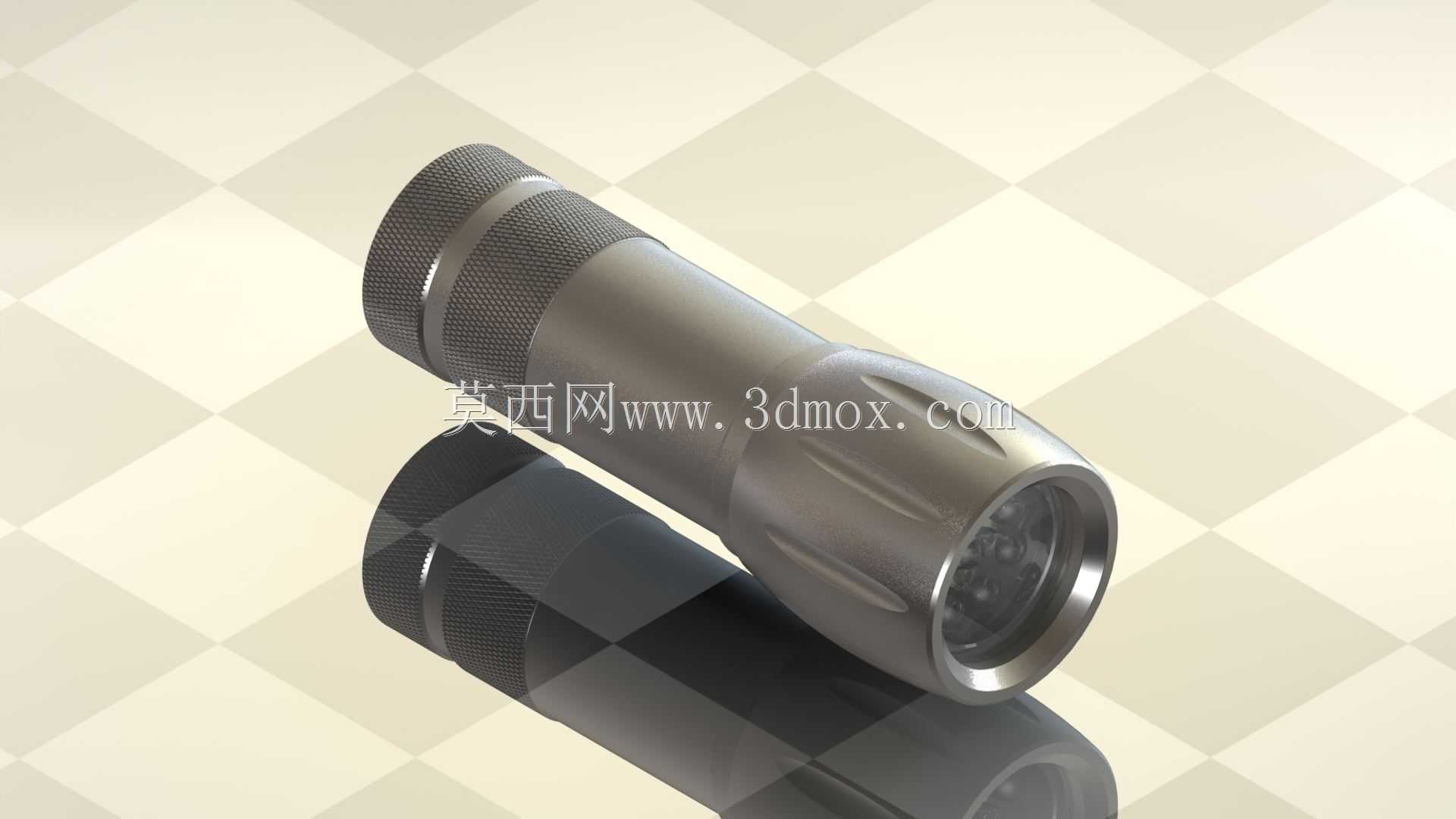

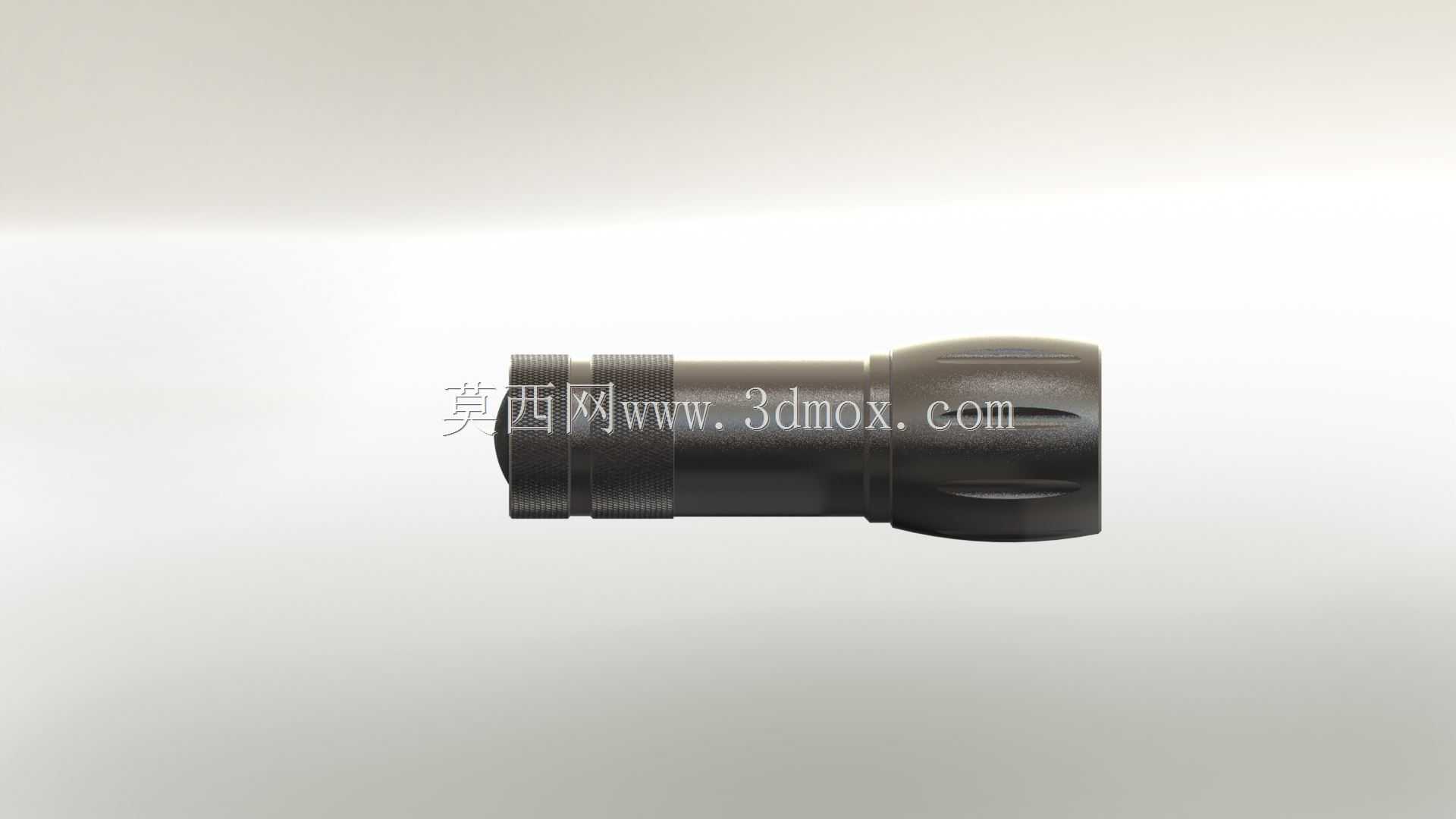

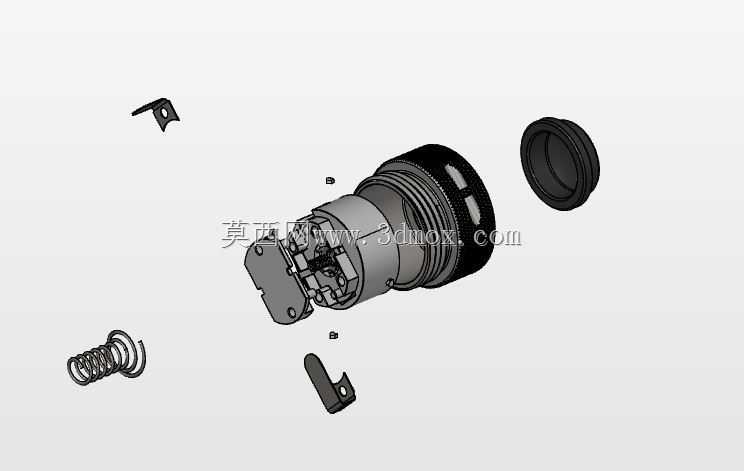

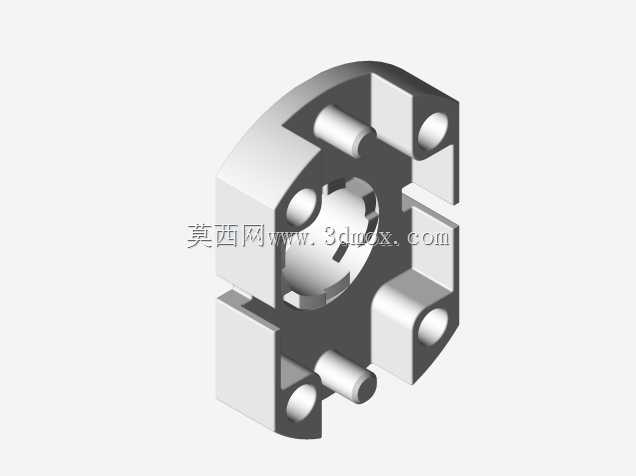

　　这款小手电的建模工作，最初是面向户外应急、日常检修这类近距离便携照明场景做的结构还原，建模时没有只做外壳的外观曲面，而是把内部的灯珠座、电池仓、尾盖弹簧、筒身连接螺纹这些实际装配需要的零件都做了拆分建模，方便后续做结构干涉检查或者改型参考。从实际使用场景来看，这类小尺寸手电常被设备检修人员揣在工装口袋里，用来查看设备缝隙里的管线标识、配电柜内的接线端子，也会被户外爱好者当作备用照明，所以设计时首先控制了筒身的握持直径，滚花段的直径刚好适配成年男性单手握持的指腹贴合度，滚花的纹理深度做了0.3mm的凸起，既保证戴薄劳保手套时也能拧动筒身换电池，又不会因为纹理太硌手影响长时间握持的舒适度。筒头的聚光罩做了曲面弧度的精准拟合，

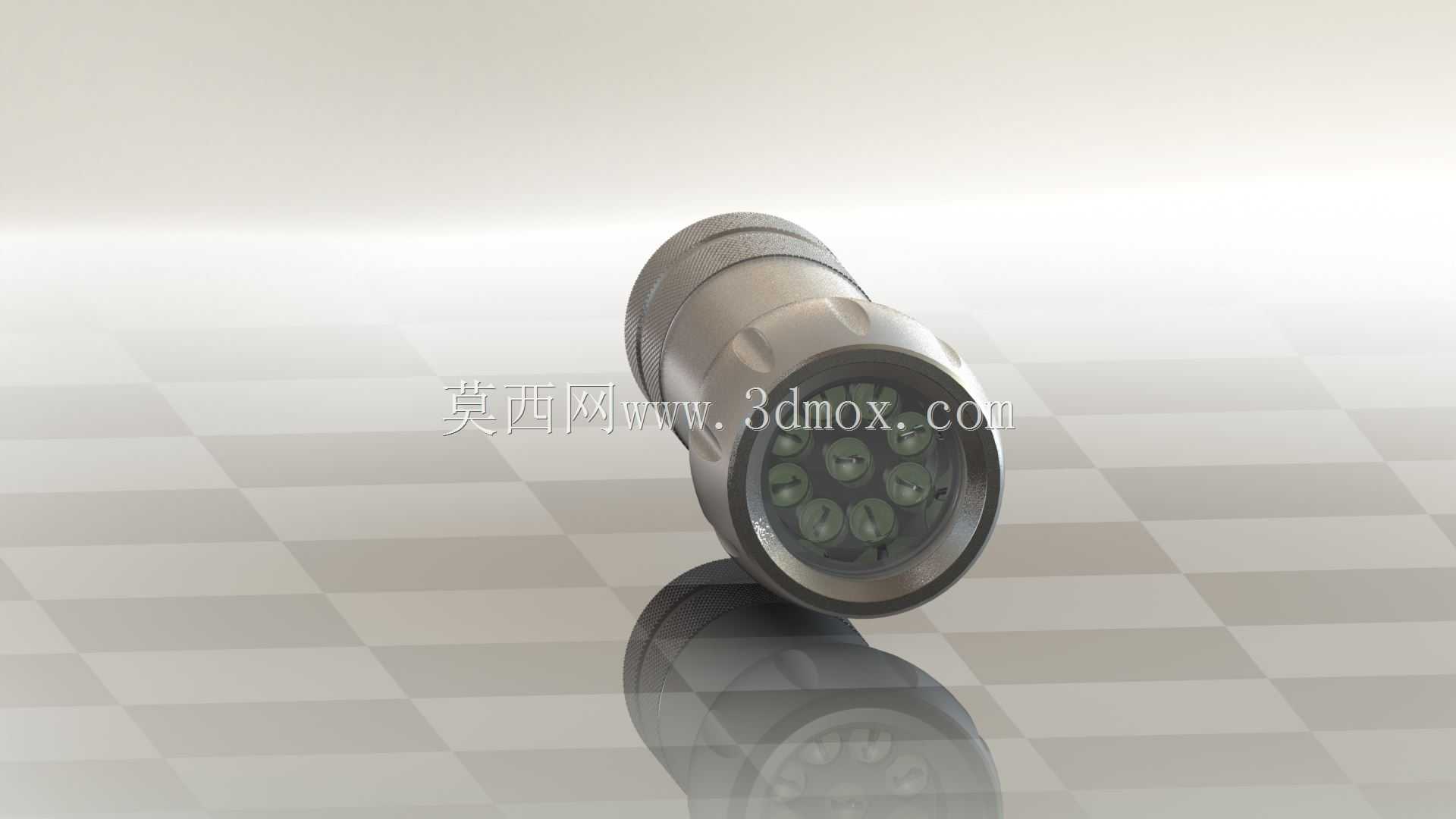

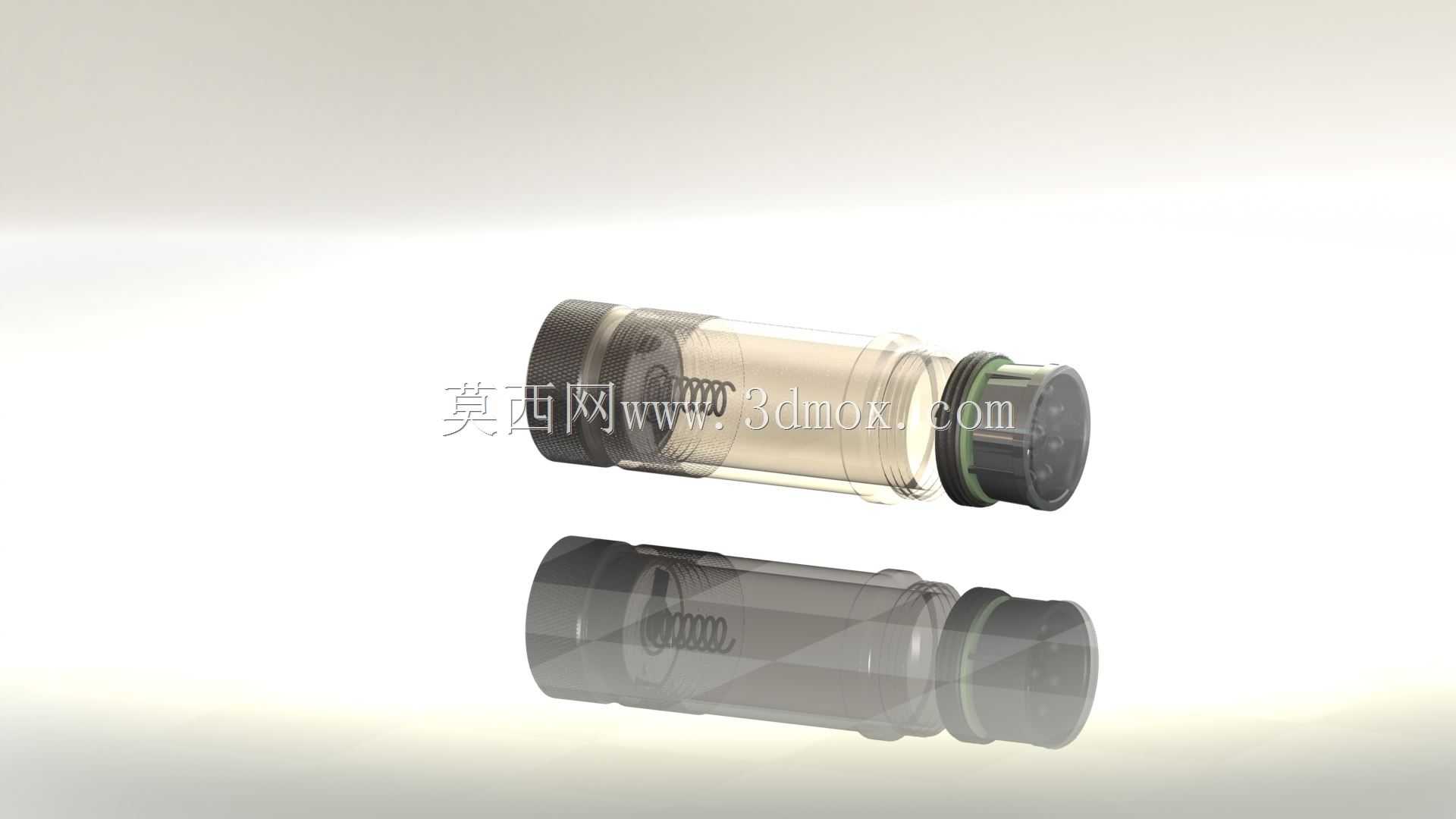

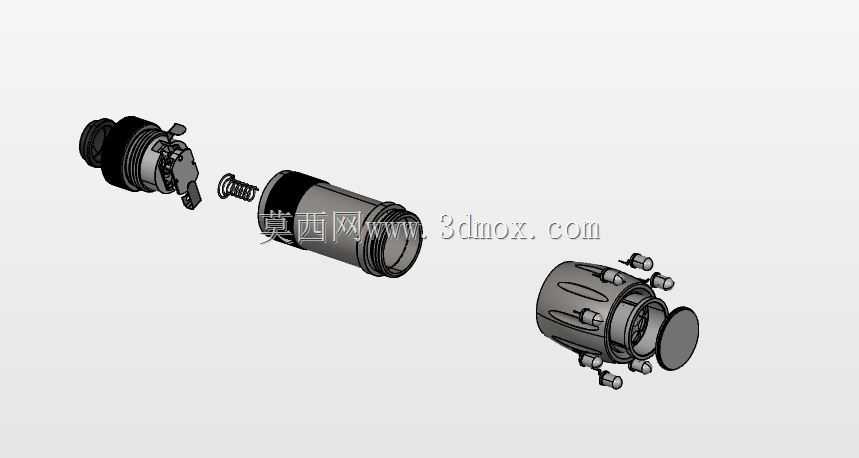

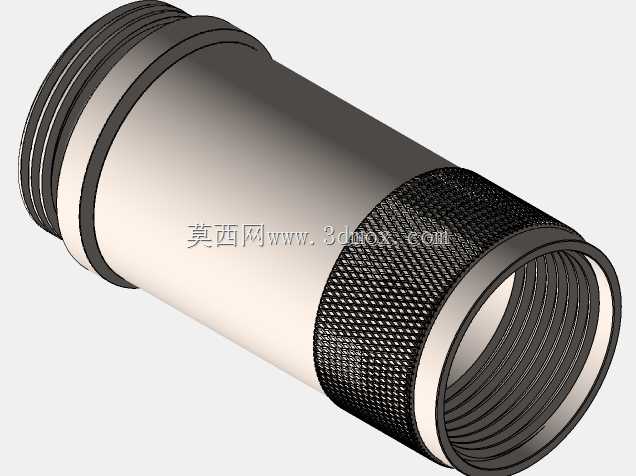

　　和灯珠安装座的同轴度公差在建模时就控制在了0.1mm以内，避免实际装配后出现光斑偏移的问题，灯头外圈的金属防撞圈做了1mm的突出量，就算手电不小心从1.2米左右的工作高度掉落到水泥地面，最先接触地面的是防撞圈，不会直接磕到聚光罩或者玻璃镜片。筒身的分段结构是按照实际装配逻辑拆分的，灯头段和电池仓段的连接采用了标准的三角螺纹配合，螺纹的旋合长度做了8mm，保证连接强度的同时，拧动的圈数控制在两圈半就能完全锁紧，不会出现应急使用时拧半天打不开的情况，螺纹段旁边还预留了0.5mm的密封圈安装槽，装配上橡胶圈之后就能达到日常防泼溅的效果，应付雨天户外使用或者检修时碰到的少量溅水完全没问题。

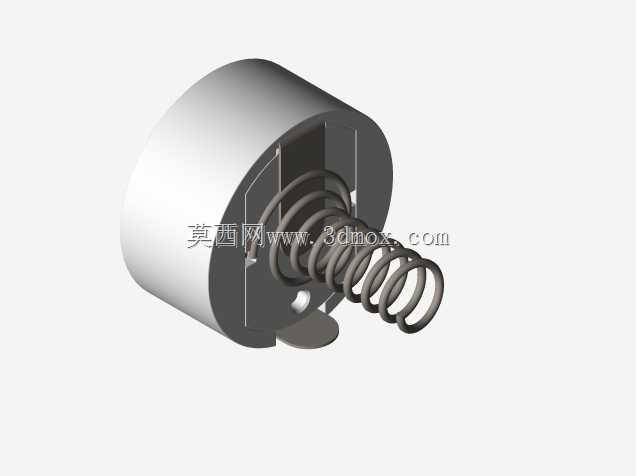

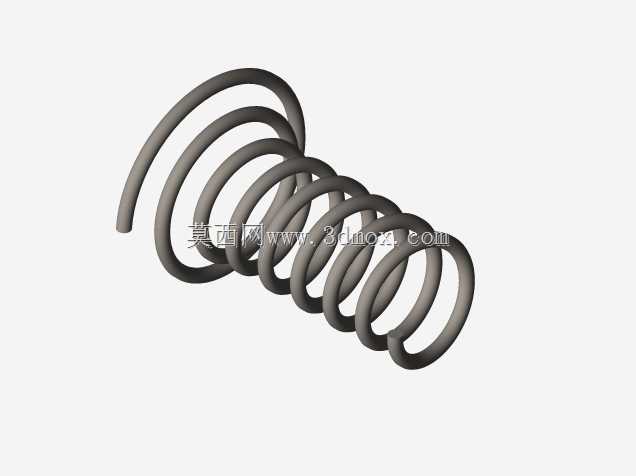

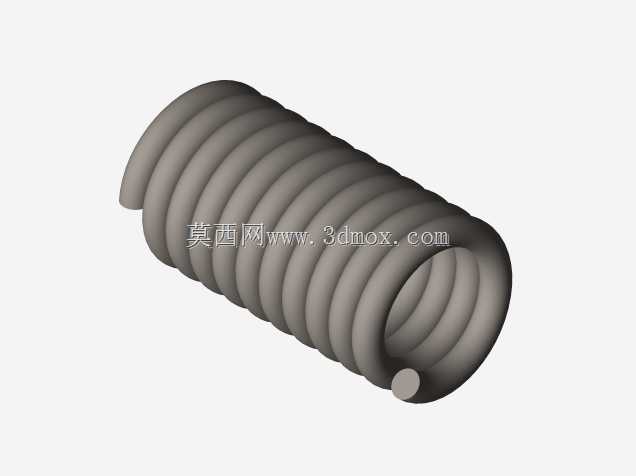

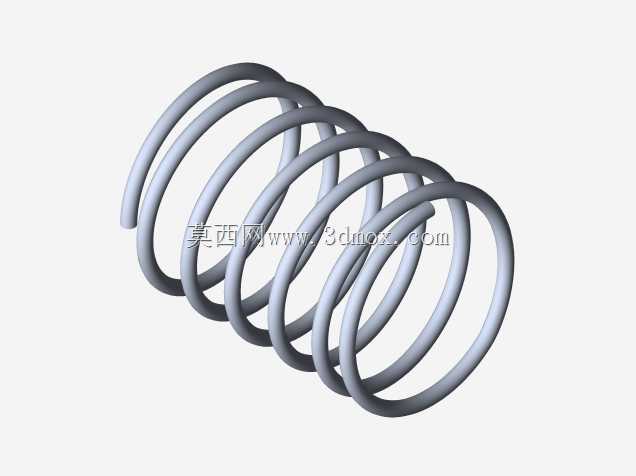

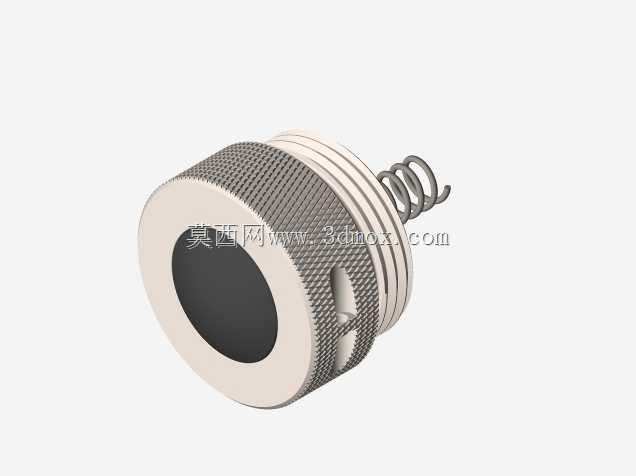

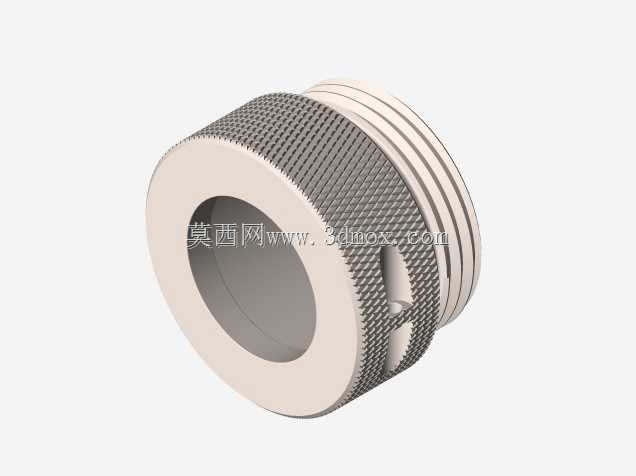

　　尾盖部分的建模还原了按压开关的安装位和电池接触弹簧的定位结构，弹簧的安装槽深度刚好能让弹簧压缩三分之一的时候接触到电池负极，不会因为弹簧太松导致接触不良，也不会因为弹簧预压太大导致电池装入时阻力过大。整个手电的长度控制在110mm左右，筒身最大直径28mm，这个尺寸刚好能放进大多数工装裤的侧袋，也能适配市面上常见的手电快拔套尺寸，安装边界上没有突出的棱角或者外挂结构，不会勾扯工作服口袋或者工具包的内衬。建模时所有零件的配合面都做了公差预留，比如筒身内壁和电池的配合间隙留了0.2mm，既能轻松装入标准的18650锂电池，又不会因为间隙太大导致电池在筒身里晃动产生异响，灯头玻璃片的安装槽留了0.15mm的间隙，方便打胶固定或者更换镜片。

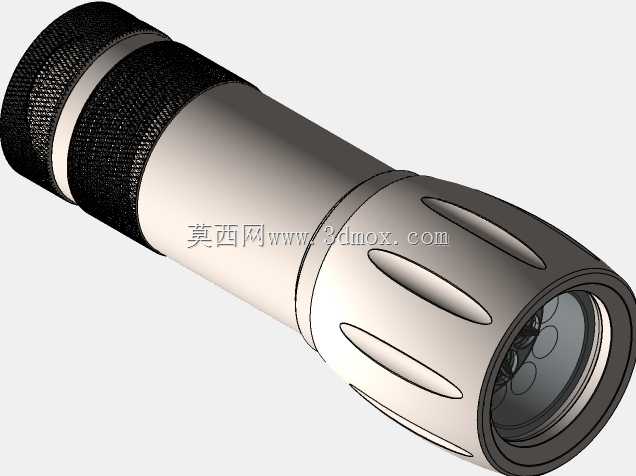

　　从结构设计的思路上来说，没有做多余的装饰性结构，所有的曲面和凸起都是服务于实际使用功能：筒身的防滑滚花覆盖了经常需要拧动的两个连接位置，灯头的散热筋做了浅槽设计，既可以辅助灯珠长时间点亮时散热，又不会积累太多灰尘难以清理，尾盖的挂绳孔做了圆角过渡，不会磨断挂绳，孔的直径是3mm，能穿过市面上大多数手电挂绳的绳头。
