浮雕式波兰军徽立体标识结构设计

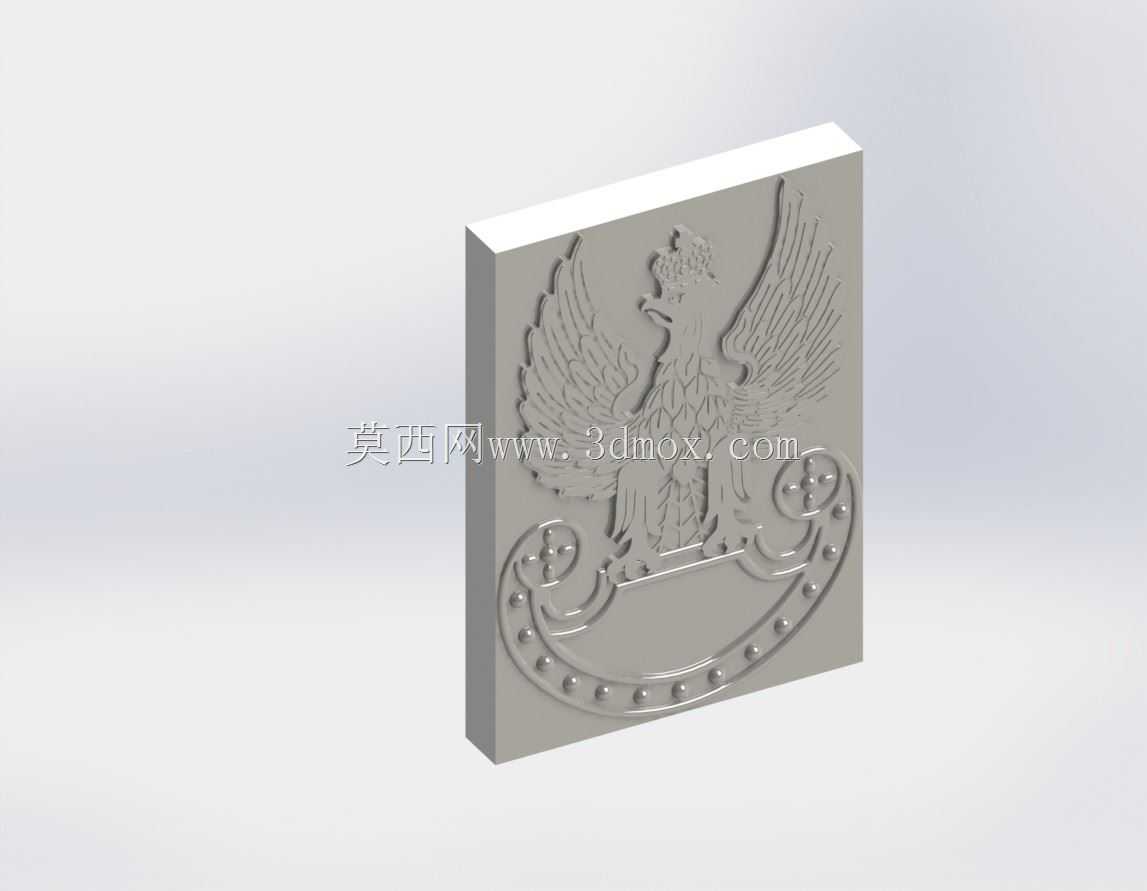

　　这类立体浮雕军徽构件，常应用于军事主题展馆墙面装饰、制式装备附属标识牌、军旅纪念摆件的主体结构，也可作为军事文化周边产品的核心成型母模，适配压铸、蚀刻、CNC精雕等多种加工工艺路线。从结构设计逻辑来看，整体采用矩形基板加正面浮雕的组合形式，基板部分预留了足够的安装边界，厚度方向做了均匀的等厚处理，既保证浮雕结构的支撑强度，也避免后续安装时出现背面贴合不平整的问题。浮雕主体的鹰形轮廓做了梯度抬升处理，最外层轮廓的抬升高度最低，羽翼纹理部分采用渐变深度的刻线，既还原羽翼的层叠质感，也避免刻线过深导致加工时出现断刀、或者压铸成型时出现填料不满的缺陷。鹰首顶部的冠饰部分做了圆角过渡处理，没有尖锐的直角结构，一方面降低加工时的刀具损耗，

　　另一方面也避免日常使用中出现磕碰掉角的问题。下方的绶带与铆钉装饰结构，采用等距排布的半球形凸点，凸点的高度控制在0.8-1.2mm区间，既保证视觉上的立体感，也不会因为凸点过高导致积灰、清洁不便的问题。设计过程中优先考虑了不同加工场景的适配性：如果采用金属压铸工艺，所有浮雕面的拔模斜度统一控制在1.5度，所有内角都做了R0.3以上的圆角过渡，避免压铸脱模时出现粘模、结构拉伤的问题；如果采用CNC精雕工艺，浮雕的最小刻线宽度控制在0.5mm以上，适配常规的锥度球头刀加工路径，不需要额外制作特殊刀具就能完成全结构加工；如果采用3D打印做样件验证，所有悬空结构的角度都大于45度，不需要额外添加支撑就能完成打印，减少后处理的工作量。

　　安装边界的处理上，基板背面预留了0.2mm深度的沉台区域，可适配背胶粘贴、螺丝沉孔安装两种固定方式，沉台区域的平面度公差控制在0.1mm以内，保证安装后与安装基面完全贴合，不会出现边缘翘曲的问题。整体外形的长宽比接近1:1.2，符合常规标识牌的视觉比例，浮雕的最大抬升高度不超过基板厚度的二分之一，避免整体结构重心过于靠前，安装后出现前倾的问题。羽翼部分的纹理走向完全顺着鹰翼的自然生长方向排布，每一道纹理的深度从翼根到翼梢逐渐变浅，既符合视觉上的透视逻辑，也让加工时的刀具路径更加顺畅，减少频繁抬刀下刀带来的加工刀痕。绶带部分的卷曲结构做了等壁厚处理，壁厚与基板厚度保持一致，避免压铸或者注塑成型时出现壁厚不均导致的缩痕、变形问题。

　　所有浮雕与基板的衔接处都做了微小的圆角过渡，没有直角接缝，既提升整体的结构强度，也避免接缝处残留加工碎屑、或者使用时积留污渍。这类立体标识构件在实际应用中，除了装饰与标识作用，部分场景下也会作为工装定位的基准标识，因此设计时特意将基板的两个相邻侧边做了直角精修处理，可作为安装定位的基准边，定位公差控制在0.05mm以内，满足批量安装时的位置一致性要求。针对户外使用的场景，结构上没有设计容易积水的凹槽区域，所有浮雕的凹陷部分都做了微小的倾斜角度，雨水可以自然顺着斜面流下，不会长期积留导致表面锈蚀、涂层脱落。如果作为纪念摆件使用，基板底部可直接适配常规的亚克力、木质底座，不需要额外修改结构，底座的安装孔位可直接在基板背面的沉台区域加工，不会破坏正面的浮雕完整性。
