嵌入式圆形指针式压力读数表盘结构

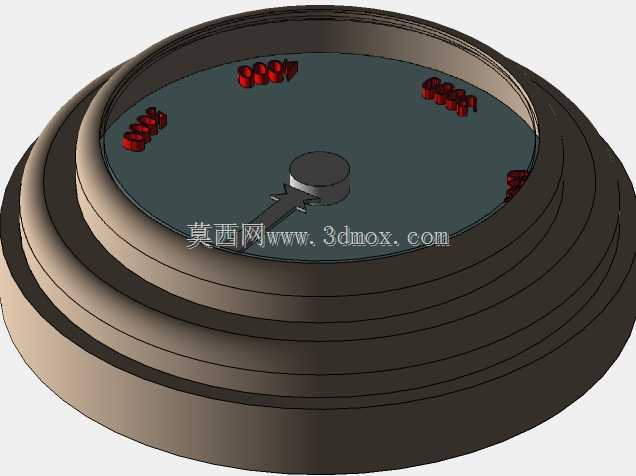

　　这款指针式读数表主要面向工业流体管路的压力检测场景，在液压站、气动回路、供水供气支线的终端检测点位应用广泛，日常运维中操作人员可直接通过指针位置快速读取当前管路内部的压力数值，无需外接数显供电模块，在复杂工业现场的抗干扰能力远高于普通电子数显仪表。从结构设计来看，整体采用多层阶梯式圆形外壳结构，外圈的加厚凸边主要用于嵌入安装面板时的限位，安装时仅需在设备面板上开出对应直径的圆孔，将表体从面板正面推入，依靠外圈阶梯边贴合面板表面，背部采用卡簧或者螺纹压圈即可完成固定，不需要额外设计复杂的安装支架，适配厚度1.5mm到4mm的各类金属、非金属设备面板，安装边界的容错空间充足，即使面板开孔存在0.5mm以内的尺寸偏差也能顺利完成装配。

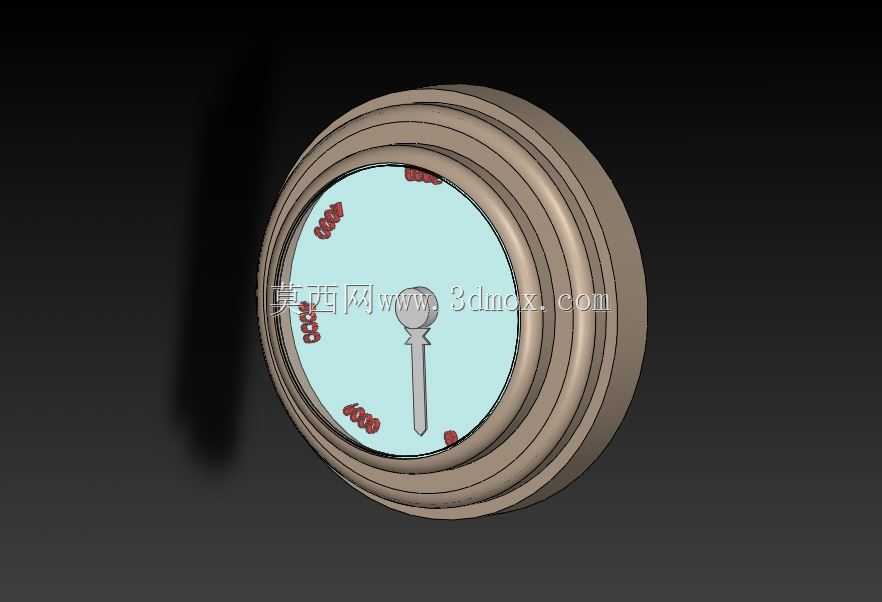

　　表盘的显示区域采用淡蓝色基底搭配红色刻度标识，指针采用下沉式安装设计，指针尖端距离表盘刻度面的间隙控制在0.3mm以内，既避免指针转动时刮蹭表盘漆面，又能最大程度减少视差带来的读数误差，不同量程段的刻度采用差异化的红色标识长度，操作人员站在1.5米外的常规巡检距离就能快速识别压力所处区间，判断设备运行是否处于正常压力范围。设计过程中优先考虑了现场运维的实用性，外壳的多层阶梯结构除了安装限位的作用，还能在表盘正面受到意外磕碰时，通过外层阶梯结构吸收部分冲击力，避免直接撞击到表盘玻璃与内部指针传动结构，提升现场使用的抗损能力。表盘内部的刻度排布遵循常规压力表的读数逻辑，刻度值沿圆周顺时针均匀分布，满量程位置设置醒目的红色标识段，

　　用于提示压力超限区间，方便操作人员快速识别超压风险。表体的整体厚度控制在合理范围，嵌入安装后背部突出面板的尺寸较小，不会占用设备内部过多的布线空间，适配各类紧凑型气动控制箱、小型液压动力单元的面板布局需求。从建模细节来看，外壳的每一层阶梯边缘都做了微小的圆角过渡，避免加工时出现锐边割手的问题，同时也能提升压铸成型时的材料流动性，减少外壳生产时的缺料、毛刺缺陷。指针的配重经过对称设计，转动过程中不会因为设备自身的振动出现指针偏摆、读数漂移的问题，在存在常规机械振动的工业现场也能保持读数稳定。表盘的玻璃安装槽位于外壳最内层阶梯位置，装配时采用密封圈压紧固定，可达到基础的防尘防泼溅能力，适配多数无强腐蚀、无高浓度粉尘的普通工业车间环境，不需要额外加装防护盖就能满足日常使用的防护要求。
