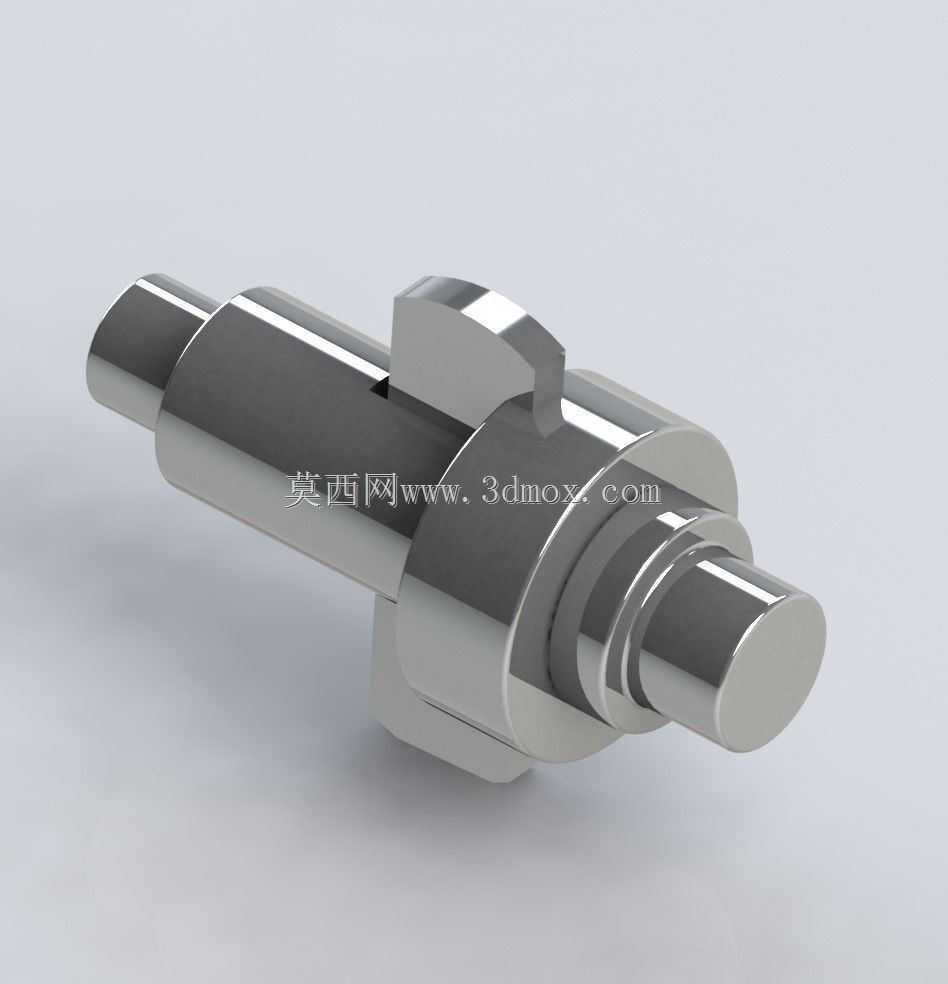

带限位凸台的开口销连接接头结构

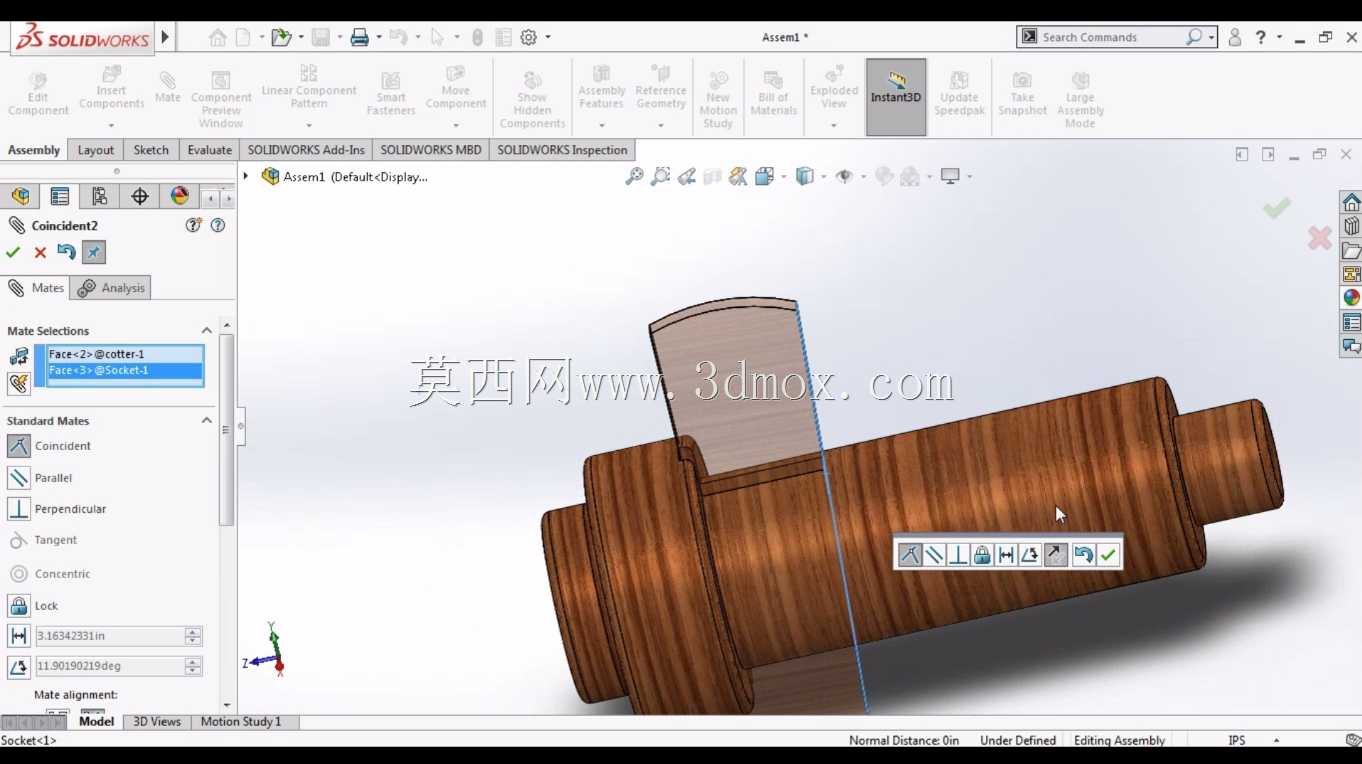

　　这类带凸台限位的开口销连接接头，在轻载传动链路、工装夹具快换模块、小型输送线的铰接点位里应用十分普遍，和普通圆柱销轴不同，它自带的径向凸台不需要额外加装轴端挡圈，就能直接限制销轴的轴向窜动，装配时只需要在对应销孔位置穿入开口销完成锁止，整个装拆过程不需要额外的挡圈钳等专用工具，在需要频繁调整铰接点位、定期拆解维护的设备结构里，能大幅降低现场运维的操作复杂度。从结构设计逻辑来看，接头的轴段采用了阶梯式变径设计，不同直径的轴段分别对应不同的配合公差：和安装基座铰接孔配合的轴段采用基孔制间隙配合，保证铰接转动时的灵活性，不会因为加工误差出现卡滞；和传动连杆配合的轴段公差带适当收窄，避免连杆在轴向上出现多余的旷量，

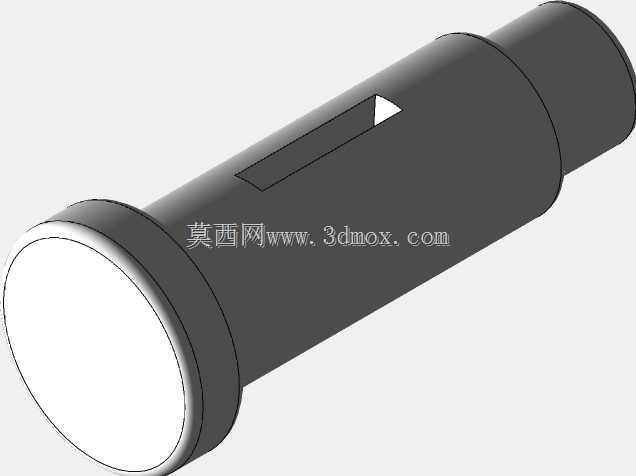

　　减少设备运行过程中的冲击噪音。中间的限位凸台厚度经过匹配计算，刚好卡在两个被连接件的安装间隙之间，凸台的两个端面都做了小倒角处理，一方面是装配时能起到导向作用，避免硬敲装配时刮伤安装孔的内壁，另一方面也能去除加工后的锐边，防止装配运维时割伤操作人员。轴的两端都做了45度导向倒角，其中直径较细的一端专门预留了开口销的穿装孔位，孔位距离轴端的长度经过校核，既保证开口销装入后有足够的弯折空间，又不会因为孔位太靠近轴端导致轴端受力时出现开裂风险。从安装边界来看，这类接头的径向最大尺寸就是中间限位凸台的外圆直径，设计安装座的避让槽时，只需要在凸台对应位置留出0.5到1毫米的径向间隙即可，不需要额外预留挡圈的安装空间，

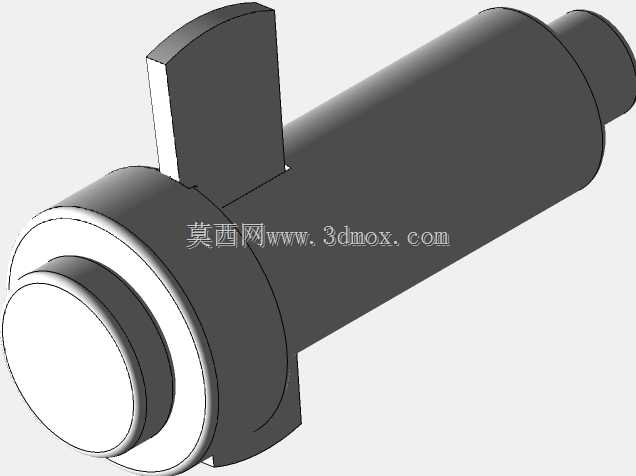

　　相比普通销轴加轴端挡圈的固定方案，整体结构的轴向安装尺寸能缩短15%左右，在安装空间局促的小型设备结构里优势十分明显。在实际工况适配方面，这类接头的表面粗糙度根据轴段功能做了区分：铰接转动的配合面粗糙度控制在Ra1.6，保证转动时的耐磨性能，非配合的轴段以及凸台端面粗糙度控制在Ra3.2，在满足使用要求的前提下降低加工成本。开口销的安装孔和销轴轴线保持垂直，孔口做了微小的倒角，避免穿入开口销时刮伤开口销的表面镀层，影响防松效果。在装配逻辑上，这类接头采用单端锁止的设计，只需要在轴的细端穿入开口销，配合中间的限位凸台就能完成双向的轴向限位，相比两端都需要装挡圈的销轴，装配工序能减少一半，在批量装配的生产线环节，能有效提升装配效率。

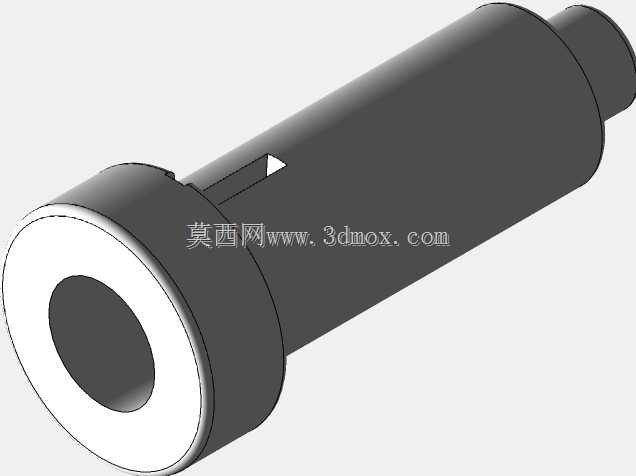

　　实际使用中，这类接头能承受径向的铰接载荷，同时能传递小扭矩的周向限位力，在一些需要防止销轴跟转的铰接点位，中间的凸台可以做成扁位结构，卡入安装座的对应卡槽里，就能实现销轴的周向固定，不需要额外加装防转销。从受力角度分析，阶梯轴的变径位置都做了圆角过渡，避免应力集中导致的轴段断裂，圆角半径根据轴径差匹配，不会因为圆角过大影响被连接件的安装到位，也不会因为圆角过小导致应力集中系数过高。在日常运维中，这类接头的检查也十分便捷，只需要观察开口销的状态以及凸台和安装面的贴合间隙，就能判断销轴是否出现窜动磨损，不需要拆解整个结构就能完成故障排查，非常适合用在运维条件有限的现场设备上。
