航模用B6AC平衡充电器外壳结构设计

　　在航模动力配套领域，平衡充电器是镍氢、锂聚合物动力电池组日常维护的核心设备，B6AC这类集成AC输入模块的机型，因为无需额外搭配电源适配器，外场飞行、工作室调试场景下的使用占比极高，外壳作为内部功率板、散热模块、接口组件的承载结构，其设计合理性直接影响设备长期使用的可靠性。

　　从实际使用场景出发，这类充电器日常会伴随频繁的插拔操作，包括主电源输入口、平衡充端口、输出充电线的反复接插，同时充电过程中内部功率MOS、整流模块会持续散发热量，外场使用时还可能遇到轻微磕碰、桌面液体泼溅、积灰侵入等情况，因此外壳设计首先要兼顾结构强度、散热效率与接口防护的平衡。

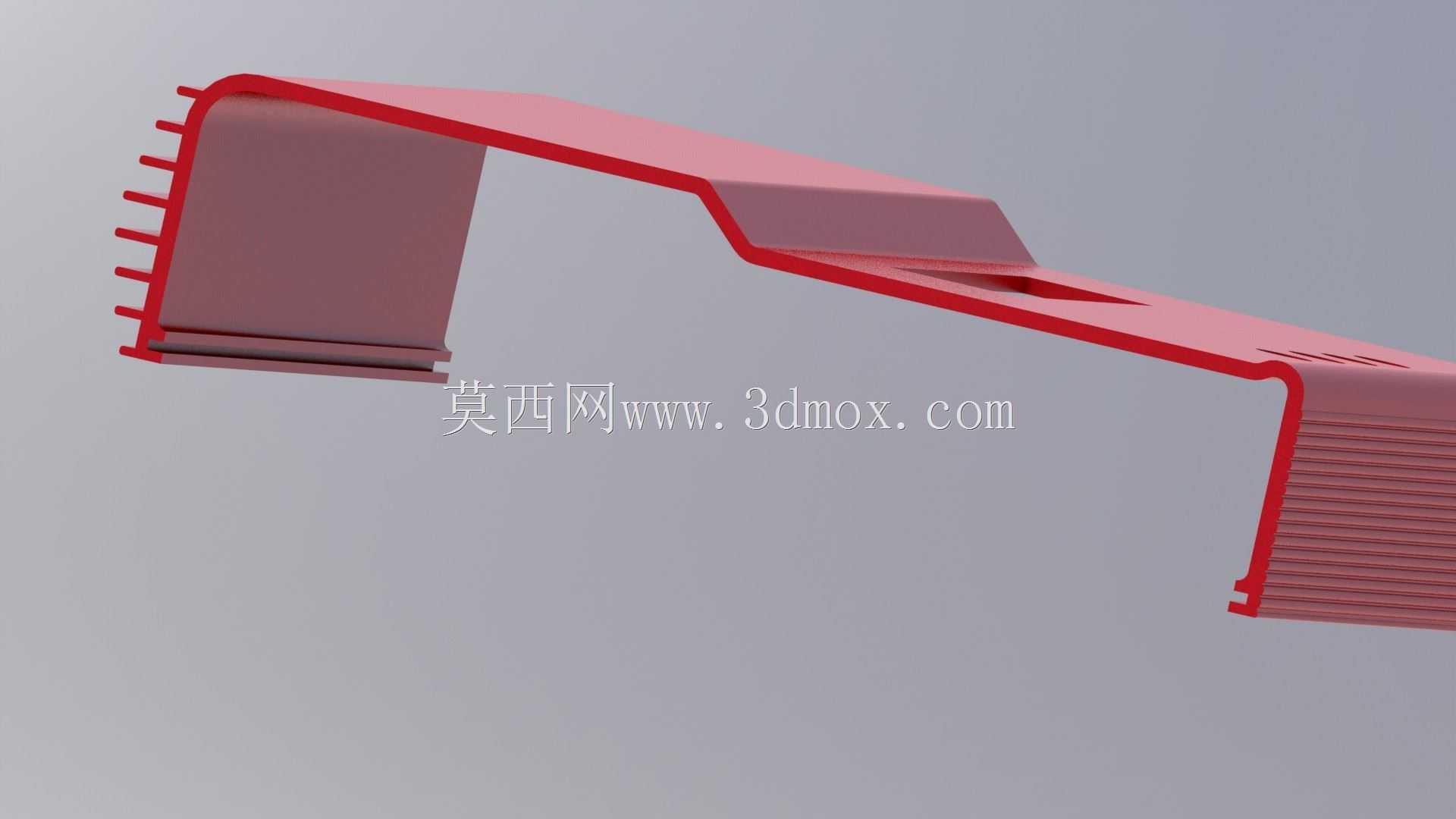

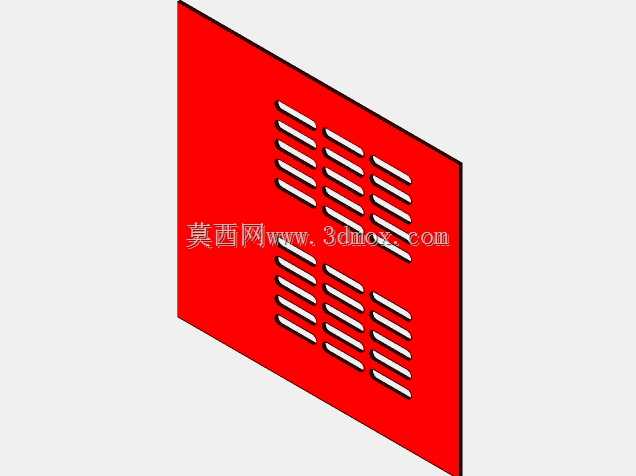

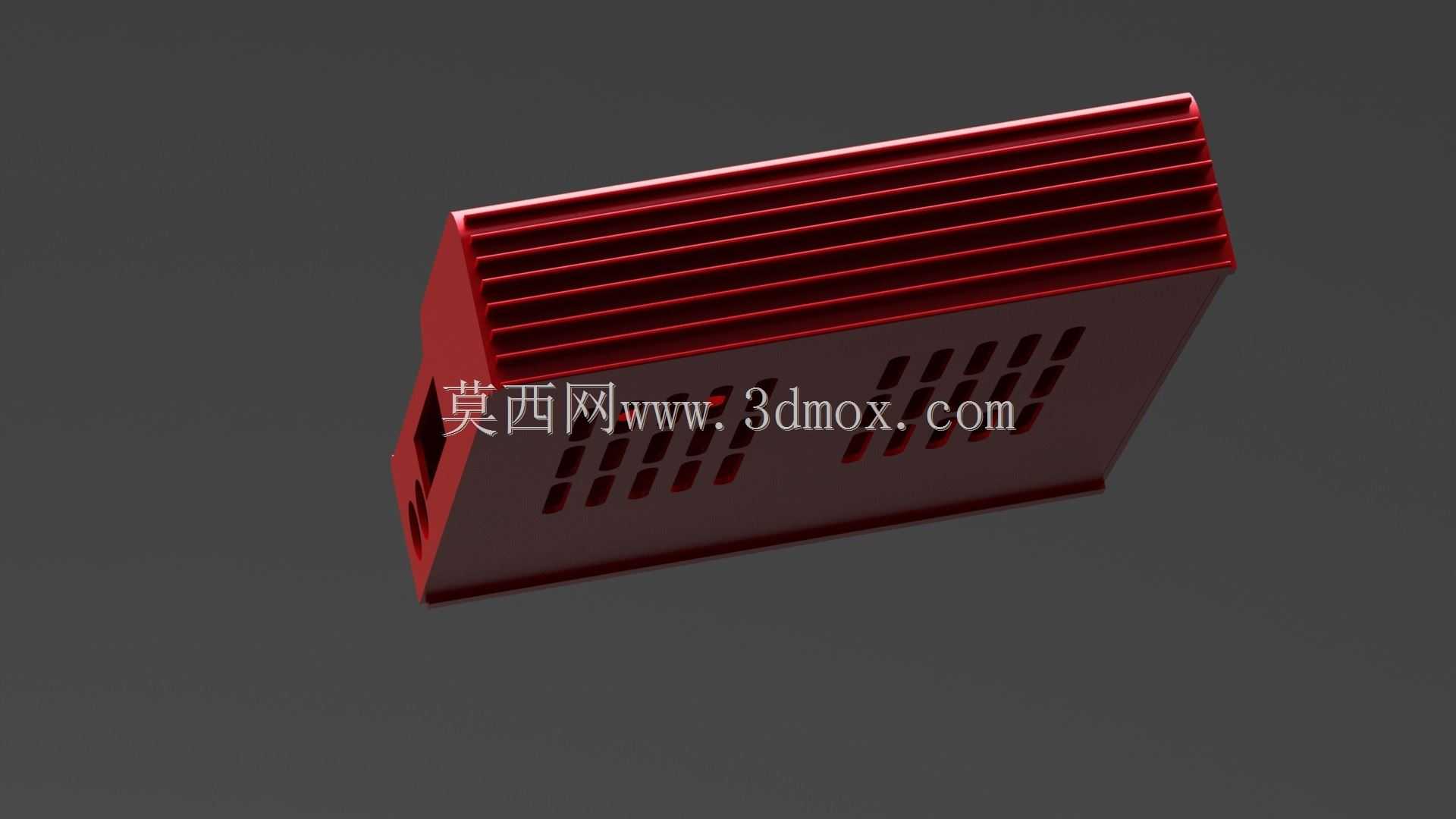

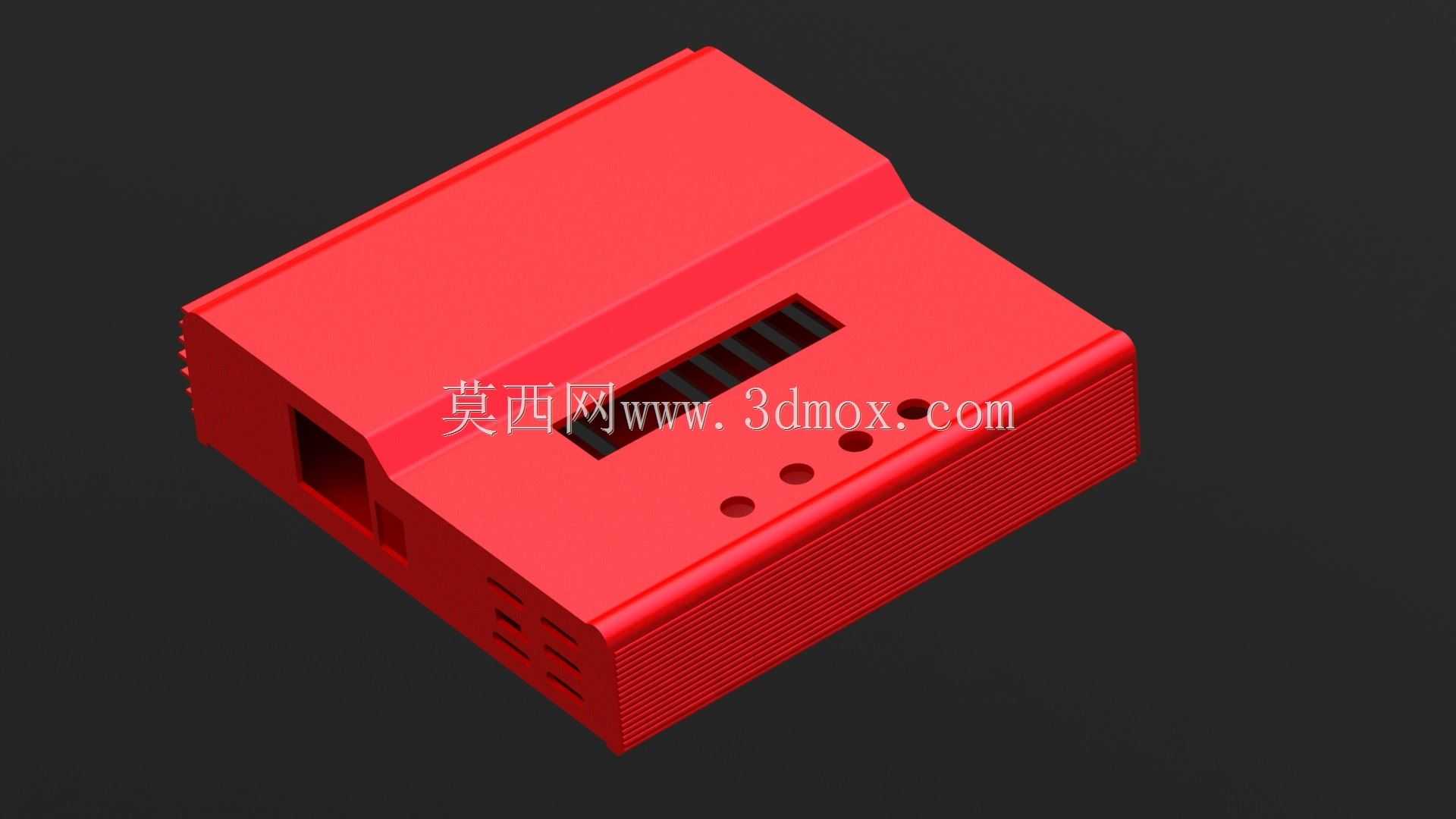

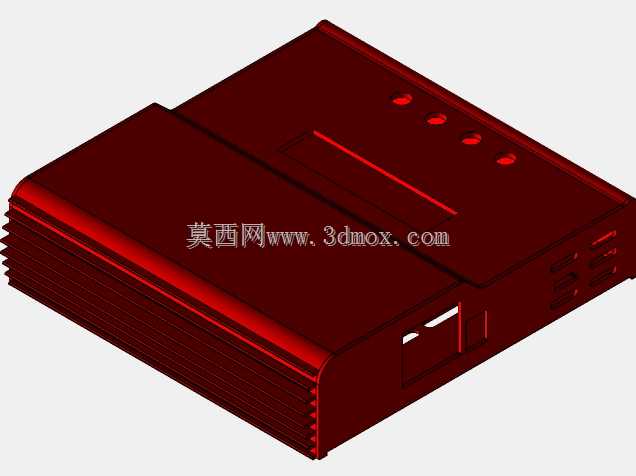

　　这款外壳采用上下扣合的分体式结构，壳体侧壁做了细密的竖向防滑筋条，一方面是增加手持挪动时的摩擦力，避免手上沾有焊锡膏、电池漏液时打滑摔落，另一方面筋条结构也能提升薄壁塑料件的整体刚性，减少跌落时壳体开裂的风险。壳体正面预留的三个圆形开孔，对应充电状态指示灯、功能按键与显示屏的安装位，开孔边缘做了0.3mm的止口台阶，装配时面板可以直接卡入台阶定位，不需要额外打胶固定，后续维修拆解也更方便。顶部的长条形开槽是散热通风的进风通道，对应内部散热风扇的进风路径，开槽宽度控制在2.5mm，既可以保证足够的通风量，又能避免较大的金属碎屑、焊锡渣直接掉入壳体内部造成电路短路。

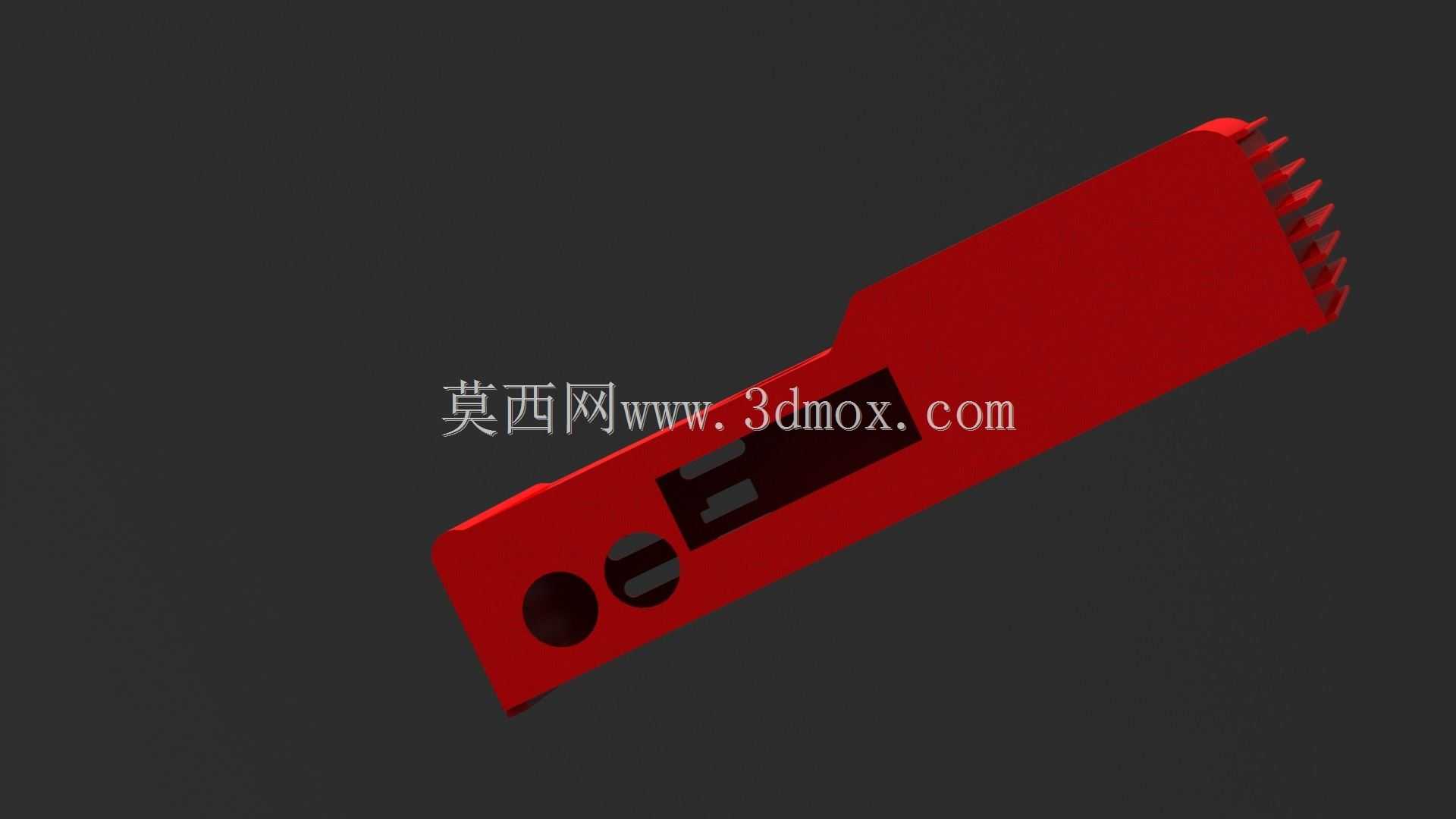

　　壳体侧面的接口开孔位置，特意做了内凹0.8mm的沉台设计，插头插入后接口根部不会直接突出在壳体外沿，日常堆放线材、挪动设备时不会剐蹭到插头根部，减少接口脱焊的概率。上下壳体的连接采用卡扣加螺丝的双重固定方式，卡扣分布在壳体四周边缘，实现预定位，四角的螺丝柱做了加厚的筋条补强，避免多次拆装螺丝后柱体开裂，螺丝柱的高度经过匹配，锁紧后上下壳体的拼缝可以控制在0.1mm以内，既可以减少灰尘侵入，也不会出现拼缝错位影响外观的问题。

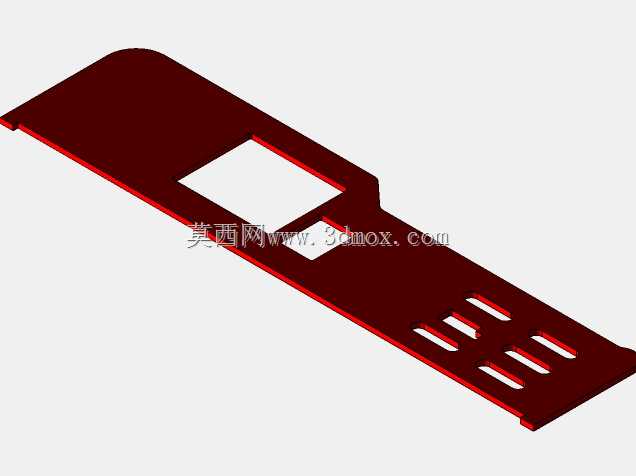

　　从安装边界来看，壳体内部预留的功率板安装位，对应常规B6AC通用电路板的固定孔位，孔位周边做了1mm的凸台，电路板装配后与壳体内壁留有3mm的间隙，既可以给板上的电解电容、变压器等较高元件留出安装空间，也能形成空气流通的夹层，帮助热量通过壳体壁散出。AC输入插座的安装位做了限位卡槽，插座卡入后不会因为插头插拔的力道出现移位，插座与壳体开孔的配合间隙控制在0.2mm，符合安规要求的电气间隙标准。

　　设计过程中针对壁厚做了反复优化，主体壁厚统一为2mm，既满足注塑成型的工艺要求，避免出现缩痕、填充不足的问题，也能控制整体壳体重量，不会因为壁厚过大增加不必要的成本。散热开槽的位置特意避开了内部电路板的高压区域，即使有少量液体从开槽溅入，也会直接顺着壳体底部的导流筋流出，不会直接滴在高压元件上。壳体边角全部做了R2的圆角过渡，没有尖锐的棱角，日常使用时不会划伤操作手，也能减少跌落时边角的应力集中，降低开裂概率。

　　在实际装配验证阶段，这类外壳的卡扣插拔力控制在15N左右，不需要借助工具就可以拆开外壳维修，同时正常使用时不会因为轻微震动出现卡扣松脱的情况。侧壁的防滑筋条深度为0.5mm，间距2mm，手持时的触感不会硌手，同时防滑效果足够，即使手上沾有少量防滑粉也能稳定握持。底部预留的四个橡胶脚垫安装位，做了0.5mm的凹坑，脚垫粘贴后不会移位，设备放在桌面上时可以保持稳定，不会因为风扇运转出现滑动，同时脚垫把壳体垫高2mm，底部留出通风间隙，帮助空气从底部流通带走热量。

　　针对航模玩家经常会在壳体上粘贴贴纸、标识的使用习惯，壳体顶面做了晒纹处理，贴纸粘贴后不容易起翘脱落，同时表面的细纹也可以遮盖日常使用产生的轻微划痕，长期使用后外观不会显得过于陈旧。接口开孔的位置精度控制在±0.1mm，插头插入时不会出现卡滞、插不到位的情况，平衡充端口的多Pin插座开孔，特意做了导向斜角，对准方向后可以顺畅插入，避免插歪导致针脚弯曲。
