大学生方程式赛车钢管式承载滚笼结构

　　这套钢管桁架结构是大学生方程式赛车的核心承载基体，也就是赛事规则中强制要求的滚笼结构，承担着整车所有总成的安装定位、碰撞吸能、乘员防护的核心作用，完全围绕FSAE赛事的规则要求与赛道使用场景设计。从实际赛事应用来看，这类滚笼是方程式赛车区别于量产车改装赛车的核心特征，没有独立的非承载式车身，所有动力总成、悬架系统、转向机构、座椅、安全束缚装置都直接固定在滚笼的对应管架节点上，整车的扭转刚度、碰撞安全性、重量控制水平都直接由滚笼的设计合理性决定。

　　设计过程中首先要满足赛事规则的硬性边界要求：乘员舱的内部净空尺寸必须保证佩戴头盔、全套赛车服的驾驶员能够顺利进出，且在赛车发生侧翻、正面碰撞、追尾碰撞时，滚笼的变形量不能侵入乘员的生存空间，主防滚环、前防滚环、侧边防撞结构的钢管规格、壁厚、材质都要符合赛事的强度要求，避免碰撞时出现焊缝开裂、钢管弯折的风险。在满足规则的前提下，设计时会反复优化每一段钢管的走向与节点位置，尽可能让受力传递路径更直接：比如悬架上下横臂的安装点，会通过多根斜向钢管把路面传递的冲击载荷分散到整个桁架结构上，避免局部应力集中导致的管架开裂；动力总成的安装支座会直接焊接在主环下方的横向加强管上，把发动机、变速器的重量与输出扭矩直接传递到主承载结构上，减少不必要的悬臂结构带来的刚度损失。

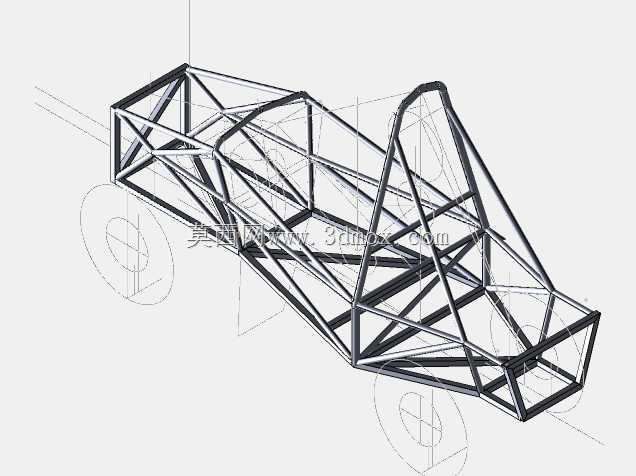

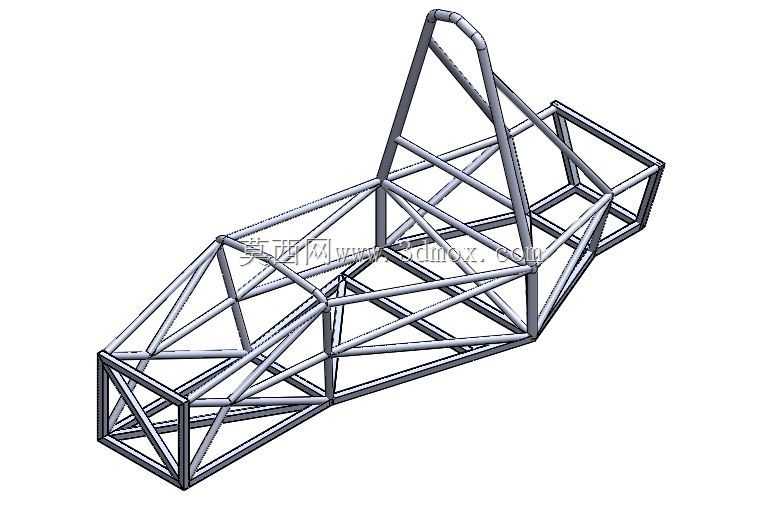

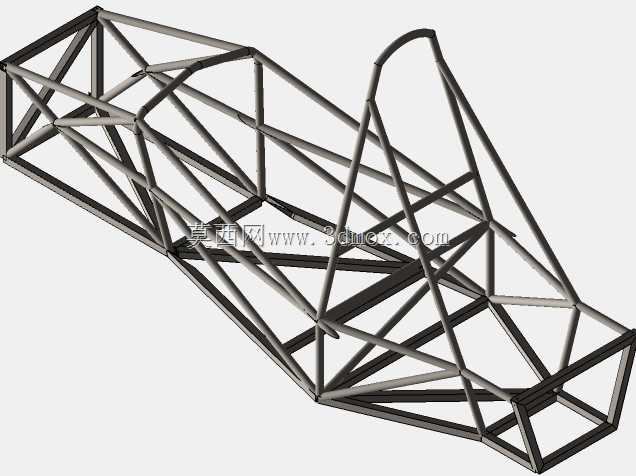

　　从结构形式来看，这套滚笼采用空间桁架式设计，所有钢管均采用圆形截面管材，通过相贯线切割后焊接成型，没有多余的覆盖件结构，最大化实现轻量化目标。主防滚环布置在驾驶员座椅后方，是整个结构中截面尺寸最大、管壁最厚的部分，承担侧翻时的主要支撑载荷；前舱部分的钢管从主防滚环向前延伸，逐步收窄形成车头的安装空间，预留出散热器、转向机、前悬架的安装位置，同时前舱的最前端会预留碰撞吸能区的安装接口，保证正面碰撞时吸能结构能够有序压溃，不会把冲击直接传递到乘员舱。侧边防撞结构采用斜向交叉的钢管布置，在车门开口位置形成连续的受力路径，既满足侧面碰撞的防护要求，也不会影响驾驶员进出座舱。

　　安装边界方面，滚笼的所有安装点都做了同轴度与位置度的设计约束：前后悬架的安装点坐标需要和悬架硬点参数完全匹配，保证车轮定位参数在设计行程内的变化符合动力学设计要求；座椅安装点的位置会根据驾驶员的人机工程学参数调整，保证驾驶员的坐姿、视野、方向盘操作空间都符合驾驶需求；安全带的安装锚点直接固定在滚笼的主结构管上，保证碰撞时安全带不会因为结构变形出现脱落、位移的问题。在实际加工过程中，这类滚笼通常会先制作高精度的焊接工装，把每一段钢管定位到工装上之后再进行焊接，减少焊接变形带来的尺寸偏差，焊接完成后还会对所有焊缝进行探伤检测，同时通过热处理消除焊接应力，避免赛事过程中出现焊缝疲劳开裂的问题。

　　不同于量产车的冲压焊接车架，这类钢管滚笼的设计迭代非常灵活，在赛季测试过程中如果发现某个位置刚度不足、或者某个总成的安装空间存在干涉，可以快速通过增加局部加强管、调整局部管段走向的方式完成优化，不需要重新开模制作冲压件，非常适合学生赛事的短周期开发、快速迭代的需求。同时整个结构的重量控制非常严格，在满足强度、刚度要求的前提下，会尽可能选用更高强度的合金钢管，减少非受力区域的钢管数量，把整车重量控制在赛事规则允许的范围内，提升赛车的动力性与操控响应速度。
