乘用车配套子午线轮胎带轮毂总成结构

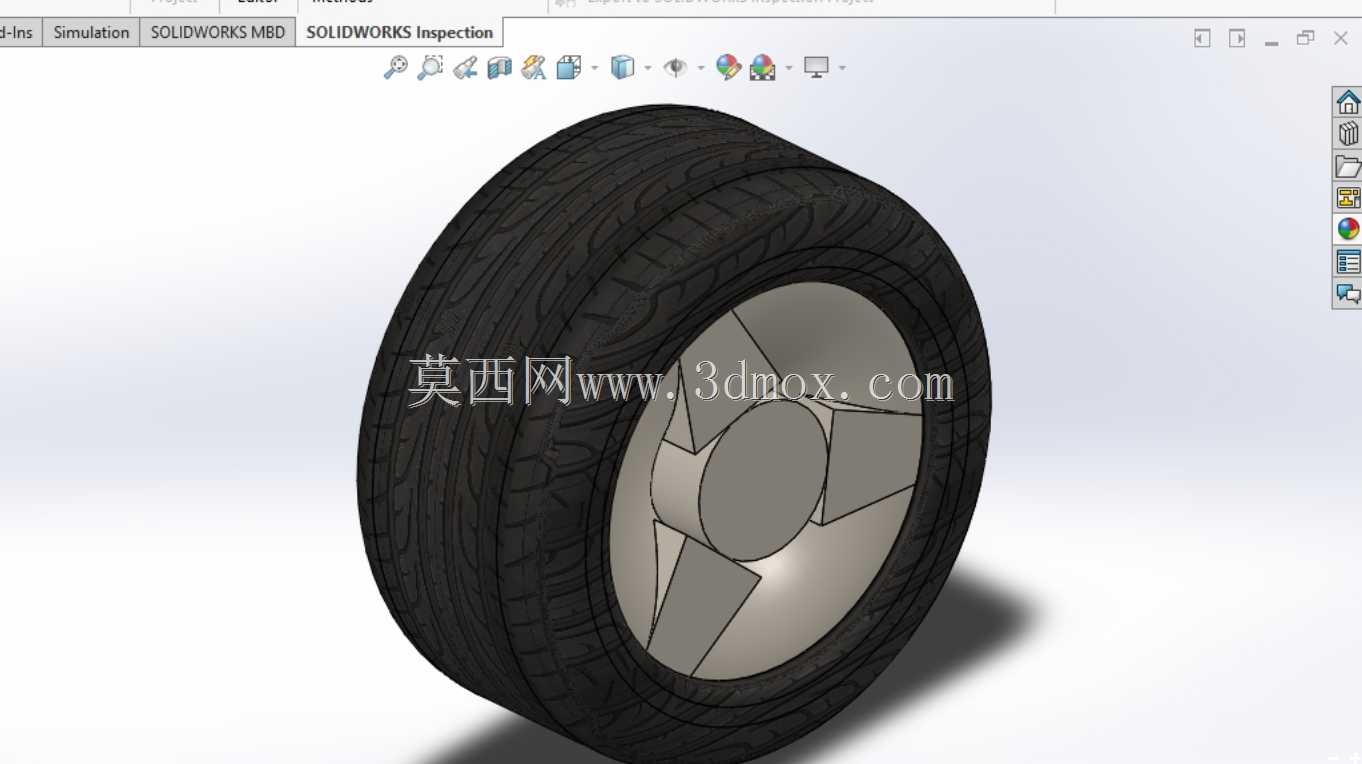

　　这套车轮总成结构的建模逻辑，是先从轮胎接地特性反推轮廓参数的——日常做底盘配套设计时，最先要卡的就是轮胎静负荷半径，这个数值直接决定了整车离地间隙、轮罩内板的避让空间，甚至影响悬架跳动时的运动干涉校核。建模时胎面花纹没有做过度简化，纵向主排水沟的深度、横向花纹块的倒角都做了还原，不是那种只做光面胎的示意模型，毕竟做整车NVH仿真时，花纹沟的空腔共振是胎噪分析的关键输入项，要是把花纹省了，后续仿真数据根本没法用。轮毂部分采用的是五辐星形结构，这种结构不是为了造型好看才选的，早年做同尺寸轮毂的刚度校核时，五辐对称结构在径向冲击、侧向过坎工况下的应力分布最均匀，辐条之间的镂空面积也能给刹车卡钳留出足够的散热空间，

　　不会出现长距离制动后热量堆积在轮辋内部的问题。安装边界上，轮心的定位止口尺寸是按照常规乘用车的轮毂轴承配合公差做的，PCD节圆直径、螺栓孔的位置度都留了装配余量，做总装模拟时能直接和转向节的轮毂轴完成配合，不需要额外调整装配基准。实际应用场景里，这套结构不光能用来做整车总布置的干涉检查，还能导出胎面的曲面数据，给轮胎抓地力仿真、滚阻测试的有限元分析做几何基础。建模时特意把轮胎和轮辋的配合面做了贴合处理，胎圈部位的凸起结构完全卡入轮辋的锁圈槽内，模拟实际压装后的过盈配合状态，不会出现做动力学仿真时轮胎和轮辋相对滑脱的错误。胎侧的厚度做了渐变处理，靠近胎圈的位置胶层更厚，对应实际产品里胎圈钢丝增强层的位置，

　　胎肩部位的过渡圆弧也按照真实产品的弧度做了调整，避免做碰撞仿真时出现应力集中的虚假计算结果。轮辐背面的减重槽也做了出来，不是实心的辐条结构，这部分细节是为了后续做轮毂轻量化分析时，能准确计算不同位置的材料去除量对整体刚度的影响，很多新手建模容易忽略轮辐背面的工艺结构，做出来的模型重量和实际零件差出两三公斤，根本没法用来做整车簧下质量的匹配计算。做这套模型的时候，还特意核对了不同胎压下的轮胎外径变化量，把胎体的弹性变形余量在建模初始阶段就考虑进去，轮罩和轮胎之间的静态间隙留的是25毫米，对应悬架上跳极限行程时的避让距离，不会出现轮胎蹭轮罩的设计问题。日常做改装车的三维方案时，这套模型也能直接调用，只需要调整轮辐的造型曲面、更改胎面的宽度参数，就能快速衍生出不同规格的车轮方案，不用每次从零开始画轮胎的旋转轮廓，能省不少重复建模的时间。
